Gamme FluidMIM
Pompe centrifuge inox pour l'industrie
Six séries de pompes centrifuges en acier inoxydable pour transférer des liquides propres ou peu visqueux : de la pompe compacte pour services auxiliaires à la pompe hygiénique à conception EHEDG et aux auto-amorçantes, avec des débits allant jusqu'à 100 m³/h.
- 6 sériesDe la compacte à l'hygiénique EHEDG
- 100 m³/hDébit maximal (FLUID)
- 80 m CEHauteur maximale (FLUID 104)
- AISI 316 / 316LParties en contact avec le produit
- 0,25–22 kWPuissances de moteur
- 3,5–6 mAspiration des auto-amorçantes
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou téléchargez le catalogue FLUIDMIM (PDF)
Les modèles de pompes centrifuges InoxMIM
Six séries qui couvrent aussi bien les transferts simples que les procédés hygiéniques les plus exigeants. Chaque carte renvoie à la fiche du modèle, avec ses courbes, ses données techniques et ses options.
Compacte
FL20C
Pour les transferts et les services auxiliaires d'eau, d'huiles, de glycols ou de vins de faible viscosité. Facile à déplacer sur chariot.
- 12 m³/hDébit max.
- 10 m CEHauteur max.
- AISI 316Matériau
Voir la fiche de la FL20C →
Industriel
FL30CI
Roue ouverte pour vins, moûts, huiles, alcools, solvants ou saumures, même avec des solides en suspension non abrasifs.
- 90 m³/hDébit max.
- 67 m CEHauteur max.
- 0,37–22 kWMoteur
Voir la fiche de la FL30CI →
Sanitaire
FL50CI
Pour le lait, le petit-lait, les jus, le vin ou les solutions de nettoyage, avec finition alimentaire ou pharmaceutique et compatible avec le nettoyage NEP (CIP).
- 90 m³/hDébit max.
- 67 m CEHauteur max.
- Ra < 0,4 µmFinition sanitaire
Voir la fiche de la FL50CI →
Hygiénique EHEDG
FLUID
Conception hygiénique selon l'EHEDG et nettoyage NEP (CIP) ou SIP sans démontage, pour eau purifiée, sirops, lait, jus, lotions ou alcools.
- 100 m³/hDébit max.
- 80 m CEHauteur max.
- AISI 316LMatériau
Voir la fiche de la FLUID →
Auto-amorçante sanitaire
FL80CAI
Elle aspire même lorsqu'elle se trouve au-dessus du liquide : elle vide les cuves, les citernes ou les lignes contenant de l'air, avec des produits alimentaires, chimiques ou œnologiques.
- 50 m³/hDébit max.
- 61 m CEHauteur max.
- 3,5–6 mAspiration
Voir la fiche de la FL80CAI →
Comparatif des pompes centrifuges
Les données de base de chaque série, pour voir en un coup d'œil laquelle convient à votre procédé.
| Série | Type | Débit max. | Hauteur max. | Matériau | Usage courant |
|---|---|---|---|---|---|
| FL20C | Compacte, roue semi-ouverte | 12 m³/h | 10 m CE | AISI 316 | Transferts et services auxiliaires |
| FL30CI | Industrielle, roue ouverte | 90 m³/h | 67 m CE | AISI 316 | Chimie, œnologie et alimentation avec finition industrielle |
| FL50CI | Sanitaire, roue ouverte | 90 m³/h | 67 m CE | AISI 316 · Ra < 0,8 / 0,4 µm | Alimentation, pharmacie et cosmétique |
| FLUID | Hygiénique, conception EHEDG | 100 m³/h | 80 m CE | AISI 316L | Procédés hygiéniques avec NEP (CIP) et SIP |
| FL80CAI | Auto-amorçante sanitaire | 50 m³/h | 61 m CE | AISI 316 | Vidange de cuves et de citernes |
| FL90CAI | Auto-amorçante industrielle | 50 m³/h | 61 m CE | AISI 316 | Vidange et transfert industriels |
Valeurs maximales de chaque série d'après le catalogue FLUIDMIM. Les courbes, les puissances et les raccordements de chaque modèle figurent sur sa fiche.
De quelle pompe centrifuge avez-vous besoin ?
Choisissez la situation qui ressemble le plus à la vôtre et nous vous orientons vers le modèle adapté.
Comment fonctionne une pompe centrifuge
Une pompe centrifuge transforme l'énergie mécanique du moteur en énergie cinétique du fluide grâce à la rotation d'une roue. Le liquide entre par le centre, la roue l'accélère vers la périphérie et la volute le conduit vers la sortie sous pression. Le résultat est un débit continu, sans pulsations et nécessitant peu d'entretien.
C'est la technologie la plus efficace pour les liquides propres ou peu visqueux. Lorsque le produit est visqueux, abrasif ou fragile, une pompe volumétrique convient mieux. Si vous souhaitez connaître en détail ses parties et son fonctionnement, consultez notre guide qu'est-ce qu'une pompe centrifuge.
Débit continu et stable
Débit constant, sans pulsations ni vibrations, qui protège le produit, les vannes et les lignes de remplissage.
Acier inoxydable en contact
AISI 316 sur toutes les séries et AISI 316L sur la FLUID, avec des joints choisis selon le produit et la température.
Entretien simple
Peu de pièces et accès direct à la roue et à la garniture mécanique, pour réduire les arrêts.
Un niveau d'hygiène pour chaque procédé
Finition industrielle, alimentaire, sanitaire ou conception hygiénique EHEDG, selon ce qu'exige votre produit.
Configuration sur mesure
Moteurs de différentes puissances et raccords DIN 11851, Clamp ou SMS selon la série.
Conseil pour le dimensionnement
Nous vous aidons à choisir la série et le moteur à partir du débit, de la hauteur manométrique et du NPSH de votre installation.

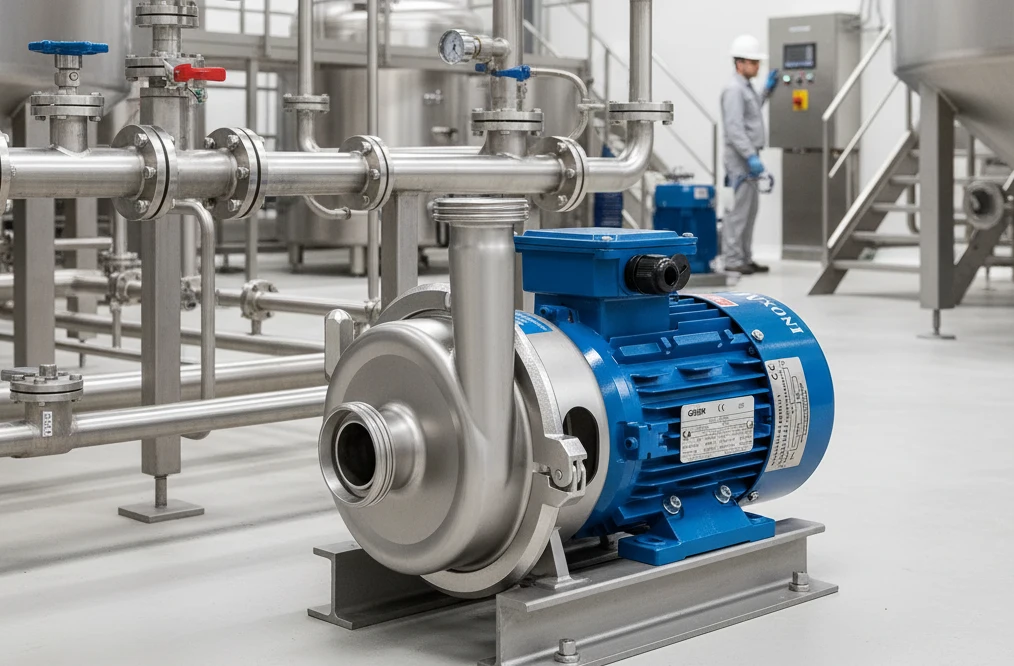

Applications des pompes centrifuges dans l'industrie
Où travaillent les pompes centrifuges d'InoxMIM au sein d'une installation de process.
Transfert de liquides
Transfert de fluides alimentaires, cosmétiques ou chimiques de faible viscosité entre cuves et vers les lignes de conditionnement ou de pasteurisation, avec un débit constant.

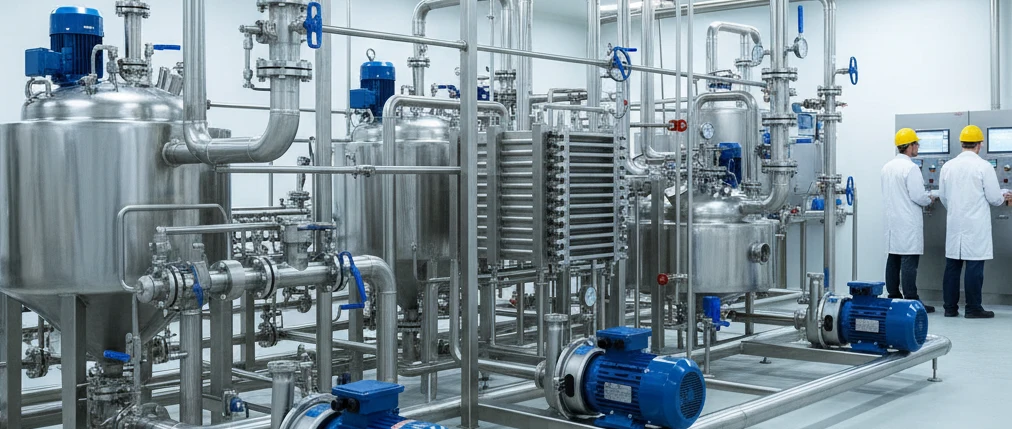

Alimentation et recirculation
Elles maintiennent le débit de recirculation dans les mélangeurs, les homogénéisateurs, les réacteurs et les circuits de chauffage ou de refroidissement.
Nettoyage NEP (CIP)
Les versions sanitaires font circuler les solutions de nettoyage dans les tuyauteries, les vannes et les équipements sans les démonter.

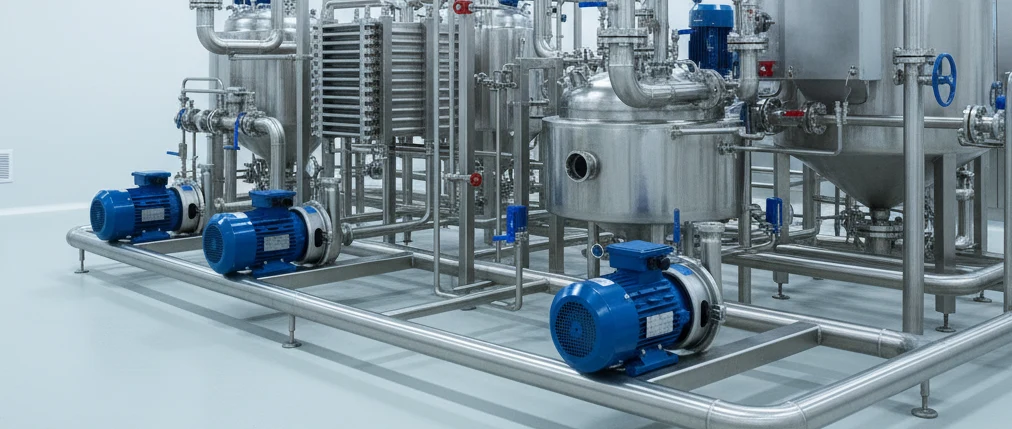

Échangeurs et réacteurs
Elles alimentent les échangeurs de chaleur, les réacteurs et les évaporateurs en produit ou le font recirculer, là où un débit stable améliore le transfert de chaleur.

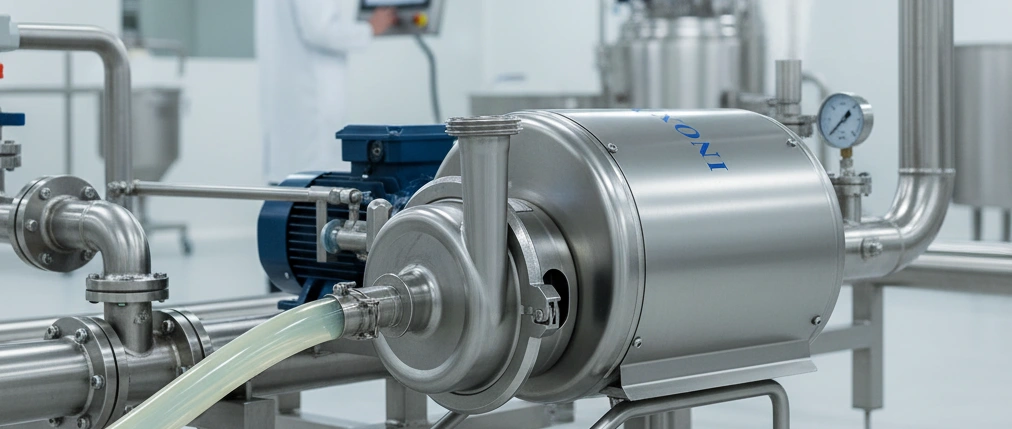

Filtration et remplissage
Elles alimentent les filtres tangentiels, les filtres-presses, les équipements de microfiltration et les lignes de remplissage, où une pression constante évite les surremplissages.
Installations multisectorielles
En alimentation, la pompe centrifuge alimentaire déplace du lait, des sirops, des jus ou des sauces ; en cosmétique, des gels et des émulsions fluides ; en chimie et en pharmacie, des fluides corrosifs ou de haute pureté.
Questions fréquentes sur les pompes centrifuges industrielles
Quels avantages une pompe centrifuge présente-t-elle par rapport à une pompe volumétrique ?
Elle déplace plus de débit avec moins de consommation, donne un flux continu sans pulsations et demande peu d'entretien. C'est la meilleure option pour les liquides propres ou de faible viscosité. Pour les produits visqueux, abrasifs ou fragiles, une pompe volumétrique convient mieux, comme les pompes à cavité progressive ou les pompes à lobes.
Comment choisir la bonne pompe centrifuge ?
Il faut connaître le débit, la hauteur manométrique, la viscosité et la température du produit, sa compatibilité chimique et les conditions d'aspiration (NPSH disponible). Avec ces données, on choisit la série puis, sur sa courbe, le modèle et le moteur. Le comparatif de cette page est un bon point de départ.
Quel est le matériau des pompes centrifuges d'InoxMIM ?
Toutes les parties en contact avec le produit sont en acier inoxydable AISI 316 ; sur la FLUID, en AISI 316L. Les joints et la garniture mécanique sont choisis selon le produit et la température de service.
Quelles pompes centrifuges acceptent le nettoyage NEP (CIP) ou SIP ?
Que faire si la pompe doit se trouver au-dessus du liquide ?
Quel entretien les pompes centrifuges demandent-elles ?
Contrôler périodiquement la garniture mécanique et les roulements et surveiller les vibrations. Les séries InoxMIM ont peu de pièces et un accès facile à la roue et à la garniture. Vous trouverez plus de détails dans notre plan d'entretien d'une pompe centrifuge.
Comment éviter la cavitation dans une pompe centrifuge ?
En dimensionnant correctement l'aspiration : tuyauterie courte et de diamètre adapté, peu de pertes de charge et un NPSH disponible supérieur à celui que requiert la pompe. Nous l'expliquons dans qu'est-ce que le NPSH d'une pompe centrifuge.
Proposez-vous une assistance technique pour dimensionner une pompe centrifuge ?
Oui. Le service technique d'InoxMIM vous conseille pour la sélection hydraulique, le calcul du point de fonctionnement et l'adaptation de la pompe aux conditions réelles de votre procédé.
Autres pompes industrielles d'InoxMIM
Si votre produit est visqueux, abrasif ou contient des solides, une autre technologie de pompage vous conviendra peut-être mieux.
Pompes à cavité progressiveProduits visqueux ou fragiles
Pompes à lobesLiquides visqueux, pompage doux
Roue hélicoïdaleProduits avec solides entiers
Pompes à engrenagesHuiles, graisses et mélasses
Pompes péristaltiquesBoues et suspensions abrasives
Anneau liquideAuto-amorçante et réversible
Turbine flexibleVin, produits laitiers et huilesToutes les pompes industriellesVoir la gamme complète
Nous vous aidons à choisir votre pompe centrifuge
Dites-nous quel produit vous déplacez, le débit, la hauteur manométrique ou la pression et la température, et nous vous recommanderons la série, le modèle et le moteur adaptés.
