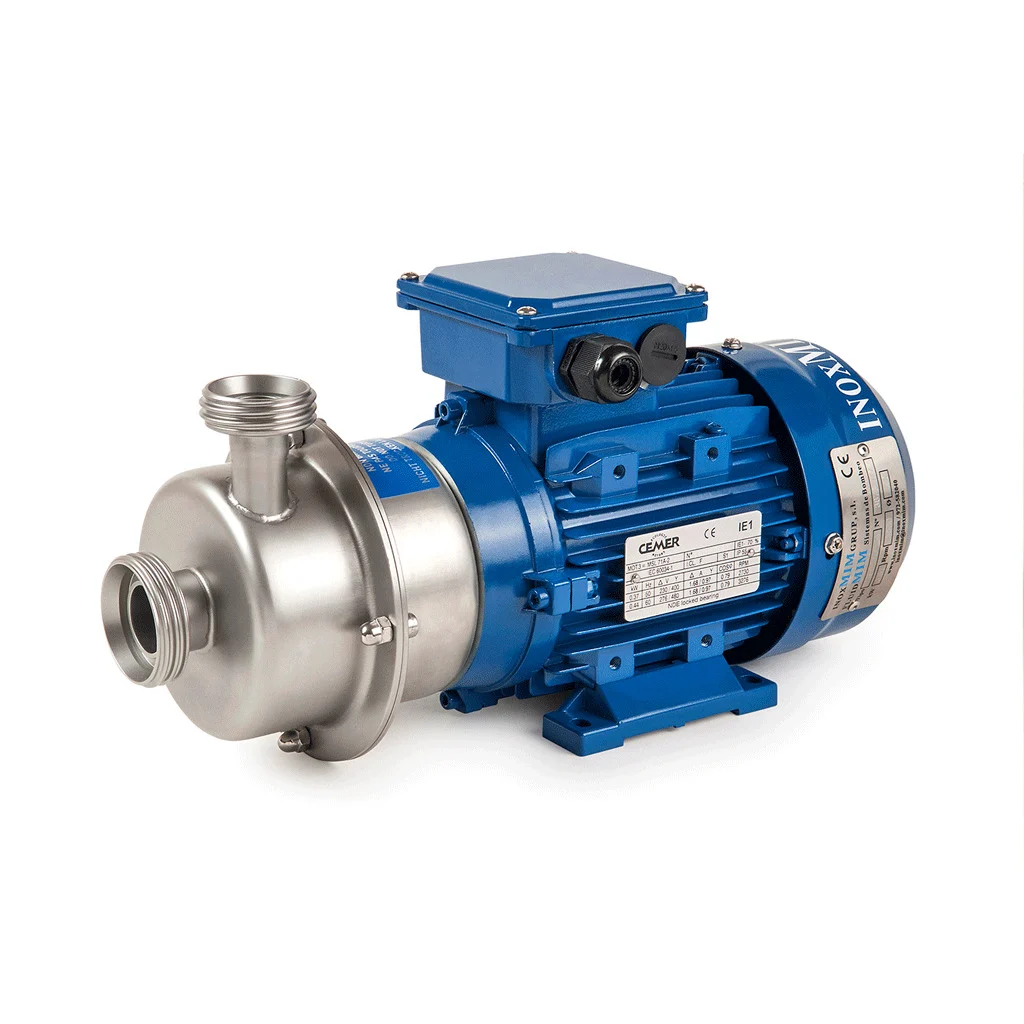

Pompe centrifuge compacte FL20C
La pompe centrifuge compacte d'InoxMIM, la plus petite de la gamme, en acier inoxydable AISI 316. Elle fournit des débits jusqu'à 12 m³/h avec un moteur de seulement 0,37 kW et transfère des fluides peu visqueux comme l'eau, les huiles, les glycols et les vins.
- 12 m³/hDébit maximal
- 10 m CEHauteur manométrique maximale
- 0,37 / 0,25 kWMoteur à 3 000 ou 1 500 tr/min
- AISI 316Matériau de la pompe
- Ø 90 mmRoue semi-ouverte
- 1" / ¾" GASAspiration / refoulement
- Acier inoxydable AISI 316
- Finition industrielle
- Raccords DIN 11851, Clamp ou SMS sur demande
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe centrifuge FL20C ?
La FL20C est une petite pompe centrifuge pour transférer des fluides peu visqueux : eau, huiles, glycols et vins. Dans le catalogue, elle figure comme « pompe centrifuge simple », car c'est le modèle d'entrée de gamme : une seule taille, peu de pièces et un moteur de faible puissance.
Malgré sa taille, elle fournit des débits jusqu'à 12 m³/h et vainc jusqu'à 10 m CE, ce qui suffit pour les transferts entre cuves, le remplissage de machines ou les circuits auxiliaires. Elle est construite en acier inoxydable AISI 316, est équipée d'une roue semi-ouverte de Ø 90 mm et se raccorde de série par filetage GAS de 1" à l'aspiration et de ¾" au refoulement.
C'est la pompe qu'il vous faut si…
- Vous transférez de l'eau, des huiles, des glycols ou des vins de faible viscosité.
- Vous avez besoin d'un débit allant jusqu'à 12 m³/h avec une faible hauteur : jusqu'à 10 m CE
- Vous disposez de peu de place ou souhaitez une pompe auxiliaire facile à déplacer sur chariot.
- Vous recherchez une pompe en acier inoxydable AISI 316 avec un petit moteur, de 0,37 ou 0,25 kW.
Un autre équipement convient mieux si…
- Vous avez besoin de plus de débit ou de pression : la pompe centrifuge industrielle FL30CI atteint 90 m³/h.
- Le procédé exige une conception sanitaire (produits laitiers, pharmacie, cosmétique) : mieux vaut la pompe sanitaire FL50CI.
- Elle doit aspirer depuis un niveau inférieur : mieux vaut une pompe auto-amorçante, comme la FL90CAI.
- Le produit est visqueux : mieux vaut une pompe volumétrique, comme les pompes à engrenages ou la pompe à lobes FL-PRL.
Applications par secteur
Où la FL20C est habituellement installée :
Cave
Transfert de vins clairs et de moûts filtrés, opérations de laboratoire et petites caves.
Eau et refroidissement
Eaux traitées, glycols dans les circuits de refroidissement et remplissage de machines.
Chimie
Transfert de détergents, de solvants et de produits de faible viscosité compatibles avec l'acier inoxydable.
Nettoyage
Refoulement de solutions de nettoyage diluées et de saumures légères.
Caractéristiques et avantages
Format compact
Elle trouve sa place dans les machines, les skids et les points de l'installation où l'espace est réduit, et fournit jusqu'à 12 m³/h.
Acier inoxydable AISI 316
Elle résiste à la corrosion de l'eau, des vins, des glycols et des produits chimiques compatibles.
Roue semi-ouverte Ø 90 mm
Elle laisse passer de petites particules en suspension sans se boucher.
Deux moteurs
0,37 kW à 3 000 tr/min pour le débit maximal ou 0,25 kW à 1 500 tr/min pour des transferts plus doux.
Raccordement fileté
Filetage GAS de 1" / ¾" de série ; DIN 11851, Clamp ou SMS sur demande.
Facile à déplacer
Sur demande, elle est montée sur bâti ou sur chariot, pour servir de pompe auxiliaire en plusieurs points.

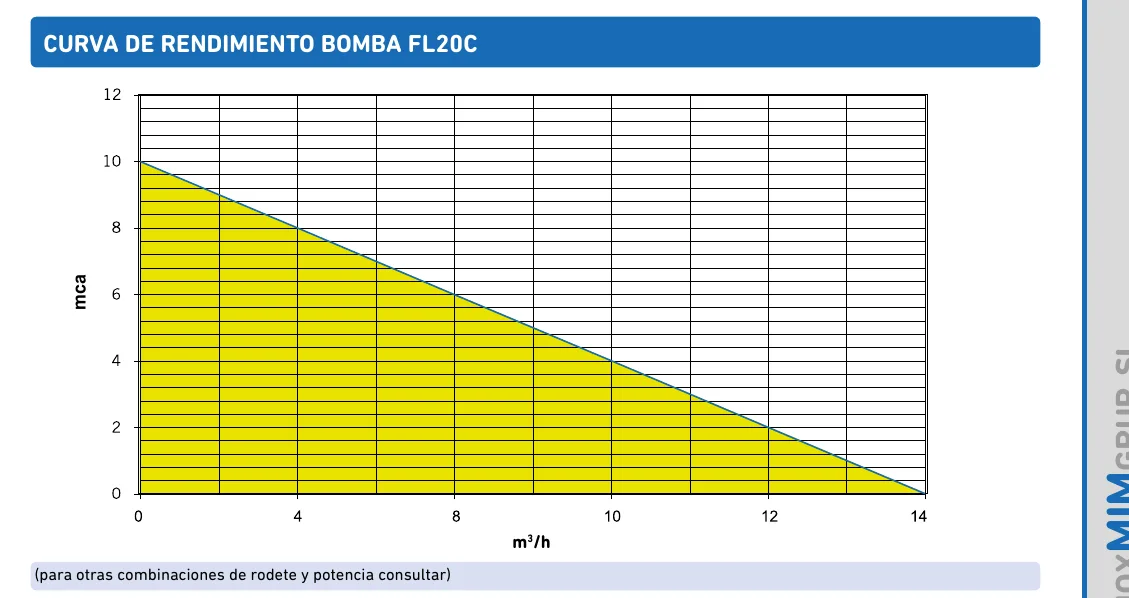

Versions et courbe de performance
La FL20C est un modèle unique avec deux moteurs. Pour d'autres combinaisons de roue et de puissance, consultez-nous.
| Version | Moteur | Vitesse | Roue | Raccordements asp. / ref. | Usage typique |
|---|---|---|---|---|---|
| FL20C 2 pôles | 0,37 kW | 3 000 tr/min | Semi-ouverte Ø 90 mm | 1" / ¾" GAS | Débit maximal : transferts, remplissage de machines, refroidissement |
| FL20C 4 pôles | 0,25 kW | 1 500 tr/min | Semi-ouverte Ø 90 mm | 1" / ¾" GAS | Transferts doux de liquides qu'il vaut mieux ne pas agiter |
D'après la courbe du catalogue FLUIDMIM, la FL20C fournit 10 m CE à débit nul et jusqu'à 12 m³/h en service. Carcasse moteur taille 71.
Données techniques
Matériaux
Pompe
Acier inoxydable AISI 316
Niveau de finition
Industriel
Hydraulique
Type de roue
Semi-ouverte, Ø 90 mm
Débit maximal
12 m³/h
Hauteur manométrique maximale
10 m CE
Fluides
Peu visqueux : eau, huiles, glycols, vins
Moteur
2 pôles
0,37 kW à 3 000 tr/min
4 pôles
0,25 kW à 1 500 tr/min
Taille de carcasse
71
Raccordements (aspiration / refoulement)
De série : filetage GAS
1" / ¾"
DIN 11851
DN 25 / DN 20
Clamp
1" / ¾"
SMS
25 / 25
Bride
DN 25 / DN 20
Options et personnalisation
Autres raccordements
DIN 11851, Clamp ou SMS à la place du filetage GAS, pour les montages qui nécessitent un démontage rapide.
Revêtement du moteur
Carénage en acier inoxydable qui protège le moteur lors des nettoyages extérieurs de l'installation.
Bâti ou chariot
Montage fixe sur bâti ou sur chariot pour déplacer la pompe d'une cuve à l'autre.
Moteur à 1 500 tr/min
Version de 0,25 kW et 4 pôles pour des transferts plus doux.
Autres pompes centrifuges
Pompe sanitaire centrifuge FL50CIFinition sanitaire pour les produits laitiers, la pharmacie et la cosmétique.
Questions fréquentes sur la pompe centrifuge compacte FL20C
Quels débit et hauteur fournit la FL20C ?
Jusqu'à 12 m³/h en service et 10 m CE à débit nul. Comme pour toute pompe centrifuge, la hauteur diminue lorsque le débit augmente : d'après la courbe du catalogue, à 8 m³/h elle fournit environ 6 m CE et à 12 m³/h, environ 2 m CE.
Quelle différence y a-t-il entre le moteur de 0,37 kW et celui de 0,25 kW ?
La vitesse. Celui de 0,37 kW tourne à 3 000 tr/min (2 pôles) et c'est lui qui fournit le débit maximal. Celui de 0,25 kW tourne à 1 500 tr/min (4 pôles) et se choisit pour des transferts plus doux de liquides qu'il vaut mieux ne pas agiter.
Quels liquides peut-elle pomper ?
Des fluides peu visqueux compatibles avec l'acier inoxydable AISI 316 : eau, huiles, glycols, vins, solutions de nettoyage diluées et produits chimiques légers. Pour les produits visqueux, une pompe volumétrique convient mieux.
Quels raccordements sont prévus ?
De série, filetage GAS de 1" à l'aspiration et de ¾" au refoulement. Sur demande, elle est fournie avec DIN 11851 (DN 25 / DN 20), Clamp (1" / ¾") ou SMS.
Quand faut-il passer à la FL30CI ?
Lorsque vous avez besoin de plus de débit ou de hauteur. La FL31CI, la petite taille de la série FL30CI, atteint environ 25 m³/h et 24 m CE, et la série complète atteint 90 m³/h.
Peut-elle aspirer depuis une cuve située en dessous de la pompe ?
Non. La FL20C n'est pas auto-amorçante : elle doit travailler en charge, le liquide arrivant à l'aspiration par gravité. Si la pompe se trouve au-dessus du niveau du liquide, choisissez une pompe auto-amorçante comme la FL80CAI ou la FL90CAI.
Demandez un devis pour la pompe centrifuge compacte FL20C
Équipement : Pompe centrifuge compacte FL20C
Indiquez-nous quel liquide vous transférez, le débit, la hauteur ou la dénivellation à vaincre, la température et le type de raccordement de votre tuyauterie. Avec ces données, nous vous confirmons le moteur et les options adaptés.
