Agitateurs latéraux · Série LMDS

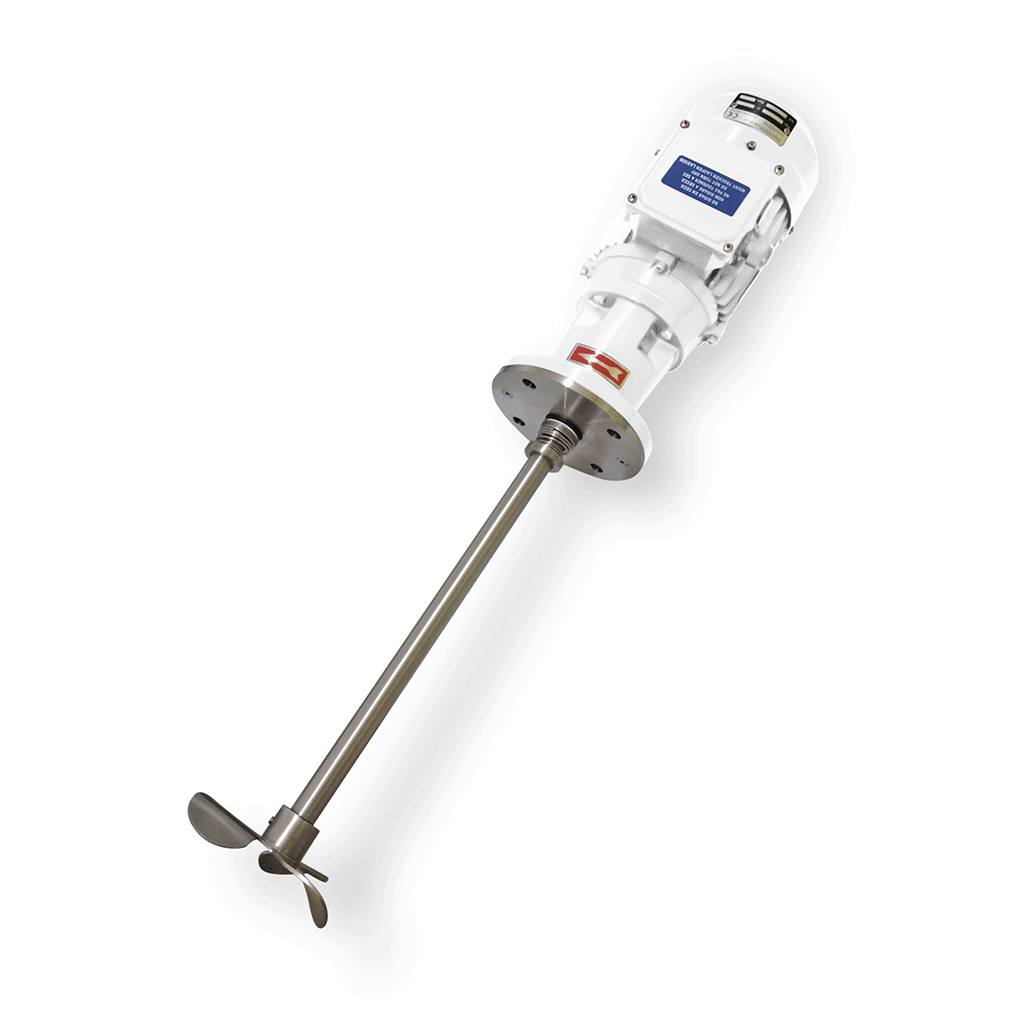

Agitateur latéral compact LMDS
Agitateur latéral compact pour homogénéiser des cuves de petit et moyen volume. Il se fixe par une bride DN50 DIN 2576, accepte un moteur direct ou un motoréducteur et l'étanchéité de l'arbre est assurée par une garniture mécanique.
- 0,25–0,75 kWPuissance du moteur
- DN50Bride de fixation DIN 2576
- 110–250 mmDiamètre d'hélice
- AISI 316Parties en contact
- C/C/NGarniture mécanique simple
- 17–24,5 kgPoids selon le modèle
- Parties en contact en AISI 316
- Bride DIN 2576
- Garniture mécanique simple C/C/N
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert l'agitateur latéral LMDS ?
Les agitateurs latéraux s'installent sur la paroi de la cuve, sous le niveau du liquide, et mettent le produit en mouvement sans occuper la partie supérieure. Ils laissent le couvercle libre pour d'autres raccordements et trous d'homme.
InoxMIM a conçu le LMDS avec une taille compacte et une configuration qui permet d'homogénéiser des cuves petites et moyennes. Il se fixe par une bride DN50 DIN 2576, est équipé d'un moteur direct ou d'un motoréducteur et l'étanchéité de l'arbre est assurée par une garniture mécanique simple C/C/N. La simplicité de ses pièces et l'interchangeabilité des composants d'agitation facilitent le montage, le démontage et l'entretien.
C'est l'équipement qu'il vous faut si…
- Vous devez homogénéiser une cuve petite ou moyenne par le côté.
- Vous travaillez dans l'industrie agroalimentaire, cosmétique, chimique, pharmaceutique ou dans le traitement de l'eau.
- Vous devez maintenir en suspension des particules lourdes ou maintenir des produits et des réactifs.
- Vous recherchez un agitateur latéral économique et simple, avec bride DN50 et pièces interchangeables.
Un autre équipement convient mieux si…
- La cuve est de moyen ou grand volume : mieux vaut un agitateur latéral LMD/LECO ou un LECOR/LMRE à motoréducteur.

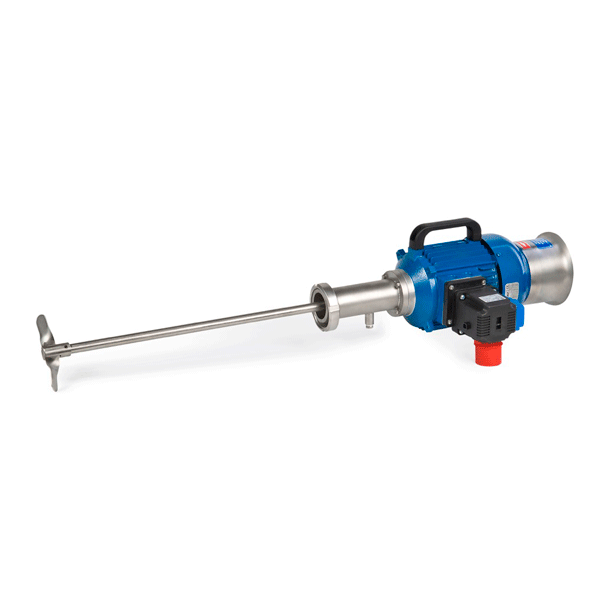

- Vous voulez un agitateur portable pour plusieurs cuves de cave : mieux vaut l'agitateur œnologique LV.
- Le procédé demande d'émulsionner ou de disperser avec un fort cisaillement : mieux vaut un émulsionneur vertical EM.
- La cuve n'admet pas de bride latérale : voyez les agitateurs verticaux.
Applications par secteur
Où l'agitateur latéral LMDS est habituellement installé :
Chimie
Maintien de produits et de réactifs, et mise en suspension de particules lourdes.
Traitement de l'eau
Agitation et homogénéisation de réactifs et de mélanges dans des cuves petites et moyennes.
Industrie agroalimentaire
Agitation et homogénéisation de mélanges, y compris pour l'échange thermique.
Cosmétique et pharmacie
Mélange et maintien de produits avec les parties en contact en AISI 316.
Caractéristiques et avantages
Format compact
Conçu pour les cuves de petit et moyen volume.
Bride DN50 DIN 2576
Fixation normalisée : bride de ø 165 mm avec 4 perçages de ø 13 mm.
Moteur direct ou motoréducteur
Deux types d'entraînement selon la vitesse exigée par le procédé.
Garniture mécanique simple
Étanchéité de l'arbre assurée par une garniture mécanique C/C/N ; garniture double en option.
Composants interchangeables
Les composants d'agitation sont interchangeables pour adapter l'équipement à chaque mélange.
Montage simple
Peu de pièces, montage et démontage faciles.
Modèles et dimensions
La série LMDS compte cinq modèles avec la même bride et la même longueur d'arbre. Consultez-nous pour choisir le modèle et l'hélice.
| Modèles | Bride de fixation | ø arbre (d) | ø hélice (D) | Longueur d'arbre (L) | Cote H (bride–moteur) | Poids |
|---|---|---|---|---|---|---|
| LMDS 0.25 · 0.37 · 0.55 · 0.75 · 0.37 R | DN50 DIN 2576 | 25 mm | 110–250 mm | 450 mm | 340–520 mm | 17–24,5 kg |
Dimensions générales de la série d'après le catalogue AGITMIM ; le catalogue donne des plages pour l'ensemble des modèles. Bride : ø extérieur 165 mm, ø entre perçages 128 mm, 4 perçages de ø 13 mm à 90°.
Données techniques
Matériaux
Parties en contact
Acier inoxydable AISI 316
Parties hors contact
Acier inoxydable AISI 304, acier au carbone et autres
Entraînement
Type
Moteur direct ou motoréducteur
Puissance
0,25 à 0,75 kW
Agitation
Diamètre d'hélice
110 à 250 mm
Diamètre d'arbre
25 mm
Longueur d'arbre
450 mm
Étanchéité
Type
Garniture mécanique simple
Faces de frottement
C/C/N
Option
Garniture mécanique double
Ancrage
Bride
DN50 DIN 2576
Diamètre extérieur
165 mm
Diamètre entre perçages
128 mm
Perçages
4 × ø 13 mm à 90°
Poids
17 à 24,5 kg
Options et personnalisation
Armoire de commande
Pour le démarrage, l'arrêt et la protection de l'agitateur.
Garniture mécanique double
En alternative à la garniture mécanique simple C/C/N de série.
Variateur de vitesse
Pour adapter la vitesse d'agitation à chaque produit.
Autres matériaux
Matériaux autres que l'AISI 316 de série pour les parties en contact, selon le produit.
Revêtement du moteur
Protection extérieure du moteur.
Autres agitateurs latéraux
Questions fréquentes sur l'agitateur latéral compact LMDS
Quelle différence y a-t-il entre les modèles LMDS ?
Surtout la puissance du moteur, de 0,25 à 0,75 kW ; le catalogue comprend en outre le modèle LMDS 0.37 R. Tous partagent la bride DN50 DIN 2576 et un arbre de ø 25 mm et de 450 mm de longueur, et sont équipés d'hélices de 110 à 250 mm selon le modèle.
Quelle taille de cuve peut-il agiter ?
Il est conçu pour les cuves de petit et moyen volume. Le modèle et l'hélice se choisissent selon le volume, la forme de la cuve et le produit ; pour les cuves plus grandes, il existe les agitateurs latéraux LMD/LECO et LECOR/LMRE.
Comment se fixe-t-il à la cuve ?
Avec une bride DN50 DIN 2576 de ø 165 mm, avec 4 perçages de ø 13 mm sur un diamètre de 128 mm. La cuve doit disposer d'une contre-bride latérale sous le niveau du liquide.
Quels sont ses matériaux ?
Les parties en contact avec le produit sont en acier inoxydable AISI 316. Les parties sans contact sont en AISI 304, en acier au carbone et en d'autres matériaux. Sur demande, il est fabriqué dans d'autres matériaux.
Peut-il fonctionner avec une garniture mécanique double ?
Oui. De série, il est équipé d'une garniture mécanique simple C/C/N et, en option, il est fourni avec une garniture mécanique double pour les produits ou les conditions qui l'exigent.
Que faut-il surveiller lors de l'entretien ?
Surtout la garniture mécanique : une fuite de produit le long de l'arbre indique qu'il faut la contrôler ou la remplacer. Il est préférable de ne pas faire fonctionner l'agitateur avec l'hélice hors du liquide, car la garniture fonctionnerait à sec.
Demandez un devis pour l'agitateur latéral compact LMDS
Équipement : Agitateur latéral compact LMDS
Indiquez-nous le volume et les dimensions de la cuve, le produit (viscosité, densité, solides en suspension), la position de la bride et la tension disponible. Avec ces données, nous vous indiquons le modèle et l'hélice.
