Pompes centrifuges · Série FL51CI · FL52CI · FL53CI
Pompe sanitaire centrifuge FL50CI
Pompe sanitaire centrifuge à roue ouverte en acier inoxydable AISI 316 pour l'industrie agroalimentaire, pharmaceutique et cosmétique. Trois tailles, de 0,37 à 22 kW, couvrant des débits jusqu'à 90 m³/h, avec une conception hygiénique facile à nettoyer.
- 90 m³/hDébit maximal de la série
- 67 m CEHauteur manométrique maximale
- 0,37–22 kWPuissance du moteur, 2 pôles
- AISI 316Corps, roue et arbre
- Ra < 0,8 / 0,4 µmFinition alimentaire ou sanitaire
- DIN 11851Raccordements de série
- Matériaux en contact conformes au règlement (CE) 1935/2004
- Élastomères EPDM certifiés FDA
- Moteur IP55
- Compatible avec le nettoyage NEP (CIP)
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe sanitaire centrifuge FL50CI ?
La FL50CI est la série de pompes sanitaires centrifuges d'InoxMIM pour transférer des liquides alimentaires, cosmétiques et pharmaceutiques dans des conditions hygiéniques. Cette pompe alimentaire inox, à roue ouverte, traite le produit avec douceur, laisse passer de petites particules et se nettoie sans démonter la pompe.
La série compte trois modèles de même conception : la FL51CI pour les faibles débits et les procédés auxiliaires, la FL52CI pour le transfert courant en usine et la FL53CI pour les grandes lignes de process. Le corps, la roue, l'arbre et les conduites sont en acier inoxydable AISI 316, et le moteur est protégé par un carénage et un trépied en acier inoxydable AISI 304 qui permettent de laver l'équipement à grande eau et de nettoyer en dessous.
C'est la pompe qu'il vous faut si…
- Vous transférez du lait, du petit-lait, des jus, du vin, de l'eau de procédé ou des solutions de nettoyage.
- Vous avez besoin d'une finition alimentaire (Ra < 0,8 µm) ou pharmaceutique (Ra < 0,4 µm).
- Vous recherchez des débits allant jusqu'à 90 m³/h et des hauteurs manométriques allant jusqu'à 67 m CE
- La pompe s'intègre dans un circuit NEP (CIP) ou refoule ses solutions.
Un autre équipement convient mieux si…
- Le produit est très visqueux (crèmes denses, pâtes, miel) : mieux vaut une pompe à lobes FL-PRL ou une pompe à cavité progressive.
- Elle doit aspirer depuis un niveau inférieur ou vider des lignes contenant de l'air : mieux vaut une auto-amorçante FL80CAI.
- Le procédé exige une conception EHEDG et le rendement maximal : mieux vaut la pompe hygiénique FLUID.
- C'est un usage industriel sans exigence d'hygiène (eau, glycols) : la FL30CI suffit.
Applications par secteur
Où la FL50CI est habituellement installée :
Industrie laitière
Réception de lait cru, de petit-lait, de crème et de mélanges pour glaces, et alimentation de pasteurisateurs à plaques.
Jus, vin et alimentation
Jus avec pulpe, transfert de vin vers la filtration, eau de procédé, saumures, huiles, vinaigres et sauces légères.
Cosmétique et pharmacie
Eau purifiée (PW), alcools, lotions, gels, shampoings et sirops, avec une finition Ra < 0,4 µm.
Nettoyage NEP (CIP)
Refoulement de solutions acides et alcalines chaudes, avec une conception drainable et sans zones mortes.
Caractéristiques et avantages

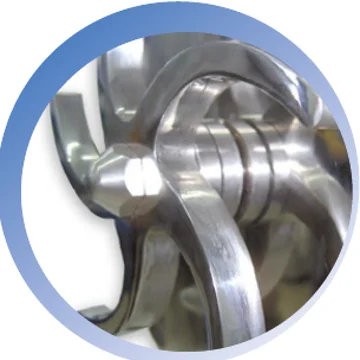

Roue ouverte
Elle traite le produit avec douceur, laisse passer la pulpe ou les caillots et se nettoie bien en NEP (CIP).
Conception hygiénique
Parties en contact en AISI 316, garniture mécanique hygiénique et surfaces sans zones mortes.
Deux niveaux de finition
Alimentaire (satiné à l'extérieur et poli à l'intérieur, Ra < 0,8 µm) ou pharmaceutique (poli miroir, Ra < 0,4 µm).
Elle se nettoie aussi à l'extérieur
Carénage du moteur et trépied en AISI 304 : on peut laver l'équipement à grande eau et nettoyer le sol en dessous.
Entretien simple
Peu de pièces et accès direct à la roue et à la garniture : moins de temps d'arrêt.
Trois tailles
La même architecture de 0,37 à 22 kW : on choisit le modèle qui convient au débit et à la pression de chaque ligne.

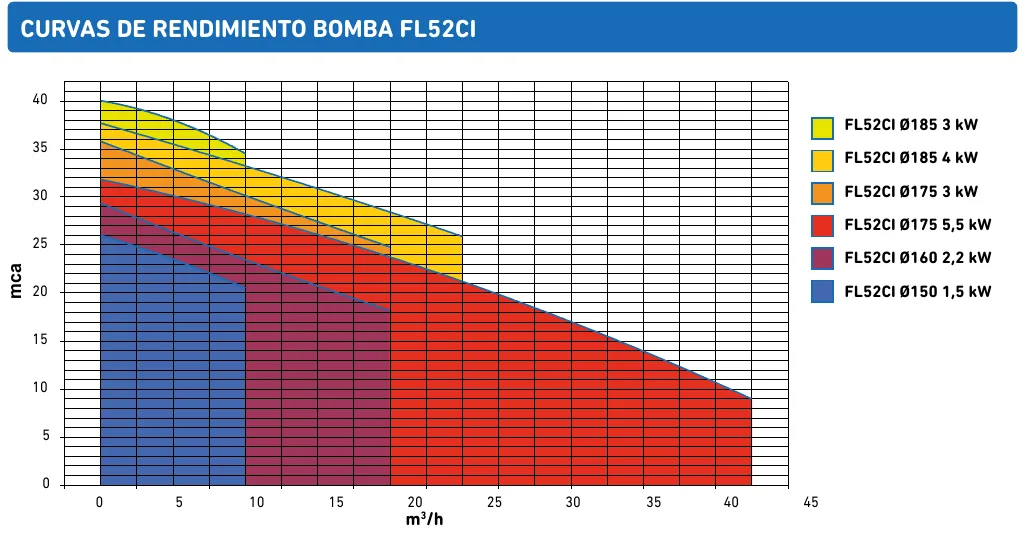

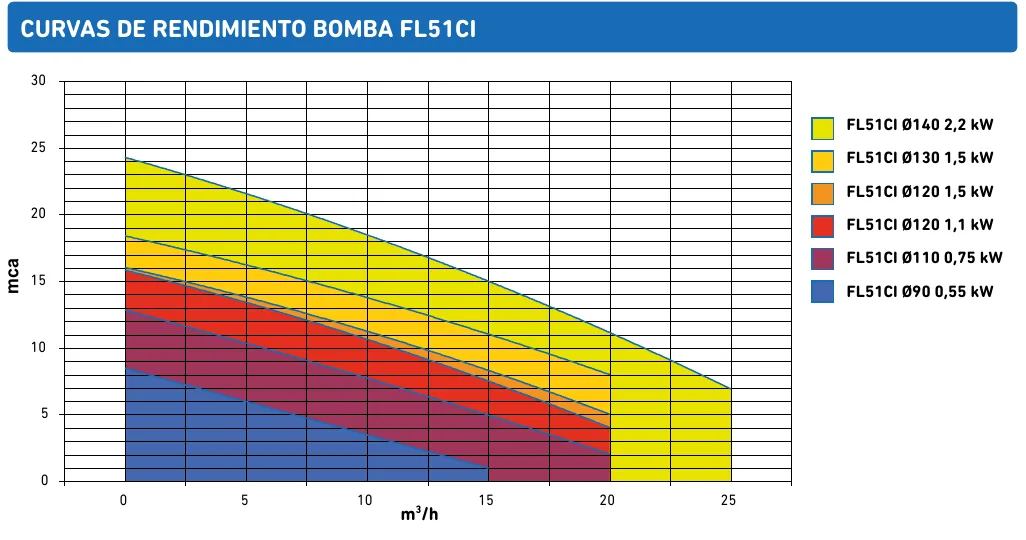

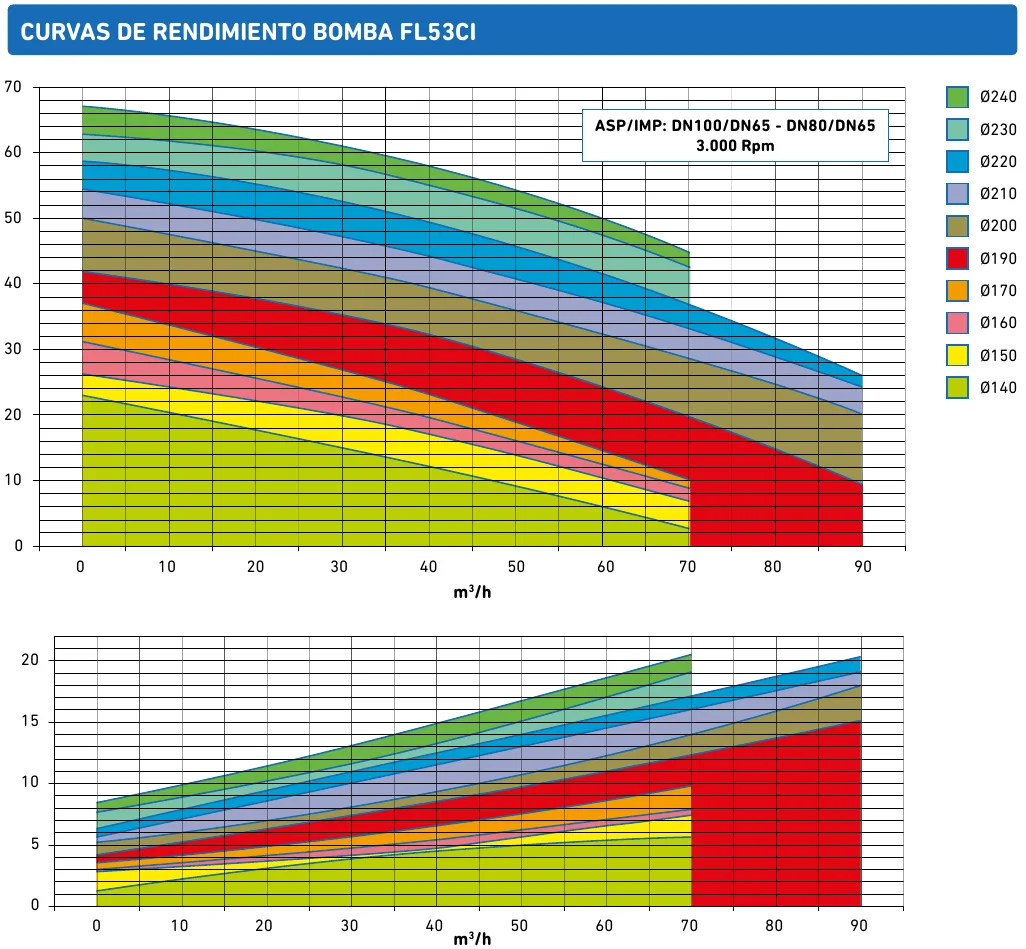

Modèles de la série et courbes de performance
Choisissez le modèle selon le débit et la hauteur manométrique dont vous avez besoin. Pour d'autres combinaisons de roue et de moteur, consultez-nous.
| Modèle | Moteur | Débit max. | Hauteur max. | Raccordements asp. / ref. | Poids | Usage typique |
|---|---|---|---|---|---|---|
| FL51CI | 0,37–2,2 kW | 25 m³/h | 24 m CE | DN 40 / DN 32-40 | 16,5–26,5 kg | Procédés auxiliaires, alimentation de remplisseuses, arômes, microfiltration |
| FL52CI | 1,5–5,5 kW | 41 m³/h | 40 m CE | DN 50-65 / DN 40-50 | 31,5–72 kg | Transfert standard : déchargement de citernes, vin vers la filtration, recirculation de cuves |
| FL53CI | 4–22 kW | 90 m³/h | 67 m CE | DN 80-100 / DN 65 | 65–180 kg | Grandes lignes de process, alimentation de pasteurisateurs à plaques, NEP (CIP) |
Valeurs maximales d'après les courbes du catalogue FLUIDMIM à 2 pôles et 50 Hz. Raccords DIN 11851 ; le poids inclut le moteur et varie selon la puissance.
Données techniques
Matériaux
Corps, roue, arbre et tuyauteries
Acier inoxydable AISI 316
Lanterne, carénage et trépied
Acier inoxydable AISI 304
Joints
NBR, Viton (FKM) ou EPDM
Hydraulique
Type de roue
Ouverte
Débit maximal
90 m³/h (FL53CI)
Hauteur manométrique maximale
67 m CE (FL53CI)
Vitesse
2 pôles à 50 Hz
Garniture mécanique
Type
Simple, hygiénique
Faces de frottement
Inox/graphite ou carbure de silicium/carbure de silicium
Moteur
Puissance
0,37 à 22 kW
Protection
IP55
Alimentation
50 Hz · 220-380 V / 380-690 V
Finition et raccordements
Finition alimentaire
Satiné à l'extérieur, poli à l'intérieur Ra < 0,8 µm
Finition sanitaire
Poli miroir Ra < 0,4 µm
Raccordements de série
DIN 11851
Autres raccordements
Clamp, SMS, RJT, GAS
Options et personnalisation
Finition de surface
Alimentaire (Ra < 0,8 µm) pour les produits laitiers et les boissons, ou poli miroir (Ra < 0,4 µm) pour les injectables, l'eau purifiée et les biotechnologies.
Raccordements process
DIN 11851 de série ; également Clamp (Tri-Clamp), SMS, RJT ou filetage GAS, prêts à raccorder à votre tuyauterie.
Garniture mécanique
Graphite/inox pour l'eau et les produits propres ; carbure de silicium/carbure de silicium pour les produits qui cristallisent (sucres, sirops) ou abrasifs.
Élastomères
EPDM certifié FDA ou Viton (FKM), selon le produit et la température.
Bâti ou chariot
Montage fixe sur bâti ou sur chariot mobile pour utiliser la même pompe à plusieurs endroits de l'installation.
Moteur
Puissances de 0,37 à 22 kW et autres combinaisons de roue et de moteur sur demande.
Autres pompes centrifuges
Questions fréquentes sur la pompe sanitaire centrifuge FL50CI
Quelle différence y a-t-il entre la FL51CI, la FL52CI et la FL53CI ?
La taille. Elles partagent la conception et les matériaux, mais couvrent des plages différentes : la FL51CI atteint environ 25 m³/h et 24 m CE avec des moteurs de 0,37 à 2,2 kW ; la FL52CI, 41 m³/h et 40 m CE (1,5 à 5,5 kW) ; et la FL53CI, 90 m³/h et 67 m CE (4 à 22 kW).
Quelle finition me faut-il : Ra < 0,8 µm ou Ra < 0,4 µm ?
La finition alimentaire (Ra < 0,8 µm) suffit pour les produits laitiers, les boissons et l'alimentation en général. Le poli miroir (Ra < 0,4 µm) est demandé en pharmacie et en cosmétique : injectables, eau purifiée et produits biotechnologiques, où aucun biofilm ne doit pouvoir adhérer.
Peut-elle pomper des produits avec particules ou un peu visqueux ?
Oui, dans les limites d'une centrifuge. La roue ouverte laisse passer la pulpe, les caillots ou les petits morceaux et accepte des produits de viscosité moyenne, comme les yaourts ou les sauces légères. Pour les produits très visqueux ou qui ne supportent pas le cisaillement, une pompe volumétrique convient mieux, comme la pompe à lobes FL-PRL.
Quels raccordements sont possibles ?
De série, DIN 11851. Sur demande, nous la fournissons avec Clamp (Tri-Clamp), SMS, RJT ou filetage GAS, prête à raccorder à votre tuyauterie.
Peut-on la nettoyer en NEP (CIP) ?
Oui. Sa conception drainable et sans zones mortes permet de la nettoyer en circuit fermé, et elle sert aussi de pompe de refoulement pour les solutions NEP (CIP) acides et alcalines chaudes.
Le fonctionnement à sec est-il possible ?
Non. Comme toute pompe centrifuge à garniture mécanique, elle a besoin du liquide lui-même pour refroidir et lubrifier la garniture. Si l'installation peut se retrouver sans produit, il est conseillé de prévoir un capteur de niveau ou de pression qui arrête la pompe.
Demandez un devis pour la pompe sanitaire centrifuge FL50CI
Équipement : Pompe sanitaire centrifuge FL50CI
Dites-nous quel produit vous pompez, le débit, la hauteur manométrique ou la pression, la température et la viscosité. Avec ces données, nous vous indiquons le modèle, le moteur et la finition adaptés.
