Pompes centrifuges · Série FLUID 101 · 102 · 103 · 104
Pompe centrifuge hygiénique FLUID
Pompe centrifuge hygiénique conçue pour satisfaire aux exigences EHEDG, en acier inoxydable AISI 316L. Sa roue à haut rendement fournit des débits jusqu'à 100 m³/h avec une consommation réduite, et la pompe se nettoie et se désinfecte en NEP (CIP) ou SIP sans démontage.
- 100 m³/hDébit maximal de la série
- 80 m CEHauteur maximale (FLUID 104, 50 Hz)
- 0,37–22 kWPuissance du moteur
- AISI 316LRoue, corps et bride
- EHEDGConception hygiénique conforme aux exigences
- CIP / SIPNettoyage sans démontage
- Conforme aux exigences EHEDG
- Parties en contact en AISI 316L
- Joints EPDM
- Moteurs IEC, bride B5 et pattes B3
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe centrifuge hygiénique FLUID ?
La FLUID est la gamme de pompes centrifuges hygiéniques d'InoxMIM pour transférer tous types de produits dans l'industrie chimique, agroalimentaire, pharmaceutique et cosmétique. Sa géométrie interne a été conçue pour satisfaire aux exigences EHEDG : après un cycle de nettoyage et de désinfection NEP (CIP) ou SIP, elle est parfaitement propre sans qu'il soit nécessaire de la démonter.
La roue a été développée à l'aide de logiciels de conception numérique et d'impression 3D. C'est une roue semi-ouverte à haut rendement qui fournit plus de débit avec une consommation moindre, réduit le NPSH requis et donc le risque de cavitation, et laisse passer les solides sans abîmer le produit. La série compte quatre tailles, de la FLUID 101 à la FLUID 104, avec des moteurs IEC de 0,37 à 22 kW.
C'est la pompe qu'il vous faut si…
- Le procédé exige une conception hygiénique EHEDG et un nettoyage NEP (CIP) ou SIP sans démontage.
- Vous transférez de l'eau purifiée, des sirops, du lait, des jus, des lotions ou des alcools.
- Vous avez besoin de débits allant jusqu'à 100 m³/h ou de hauteurs allant jusqu'à 80 m CE
- Vous travaillez avec des liquides chauds ou des aspirations difficiles et souhaitez un NPSH requis faible.
Un autre équipement convient mieux si…
- Le produit est très visqueux ou ne supporte pas le cisaillement : mieux vaut la pompe à lobes FL-PRL.
- La pompe doit aspirer depuis un niveau inférieur : mieux vaut la pompe auto-amorçante FL80CAI.
- Le produit contient des solides entiers ou fragiles, comme du caillé ou des olives : mieux vaut la pompe centrifuge à roue hélicoïdale FL-CH.
- C'est un usage industriel sans exigence d'hygiène (eau, solvants, glycols) : la pompe centrifuge industrielle FL30CI suffit.
Applications par secteur
Où la pompe FLUID est habituellement installée :
Pharmacie et biotechnologie
Transfert d'eau purifiée, de sirops et de solutions stériles avec nettoyage NEP (CIP) et SIP.
Industrie agroalimentaire
Lait, œuf liquide, jus avec pulpe, huiles, sauces et saumures.
Cosmétique et chimie
Alcools, parfums, lotions, teintures et solvants.
Nettoyage NEP (CIP)
Refoulement des solutions de nettoyage dans les circuits de process hygiéniques.
Caractéristiques et avantages
Conception hygiénique EHEDG
Géométrie interne étudiée pour que la pompe soit propre après un NEP (CIP) ou un SIP, sans démontage.
Roue à haut rendement
Conçue par ordinateur et validée par impression 3D : plus de débit avec une consommation moindre.
NPSH requis réduit
Moindre risque de cavitation et plus de sécurité en fonctionnement.
Traitement doux du produit
La géométrie de la roue semi-ouverte laisse passer les solides sans les abîmer.
Matériaux sanitaires
Roue, corps et bride en AISI 316L ; lanterne, pieds et capot en AISI 304L ; joints en EPDM.
Moteurs IEC
Conformes à la norme IEC en matière d'efficacité énergétique et dans leur configuration avec bride B5 et pattes B3.

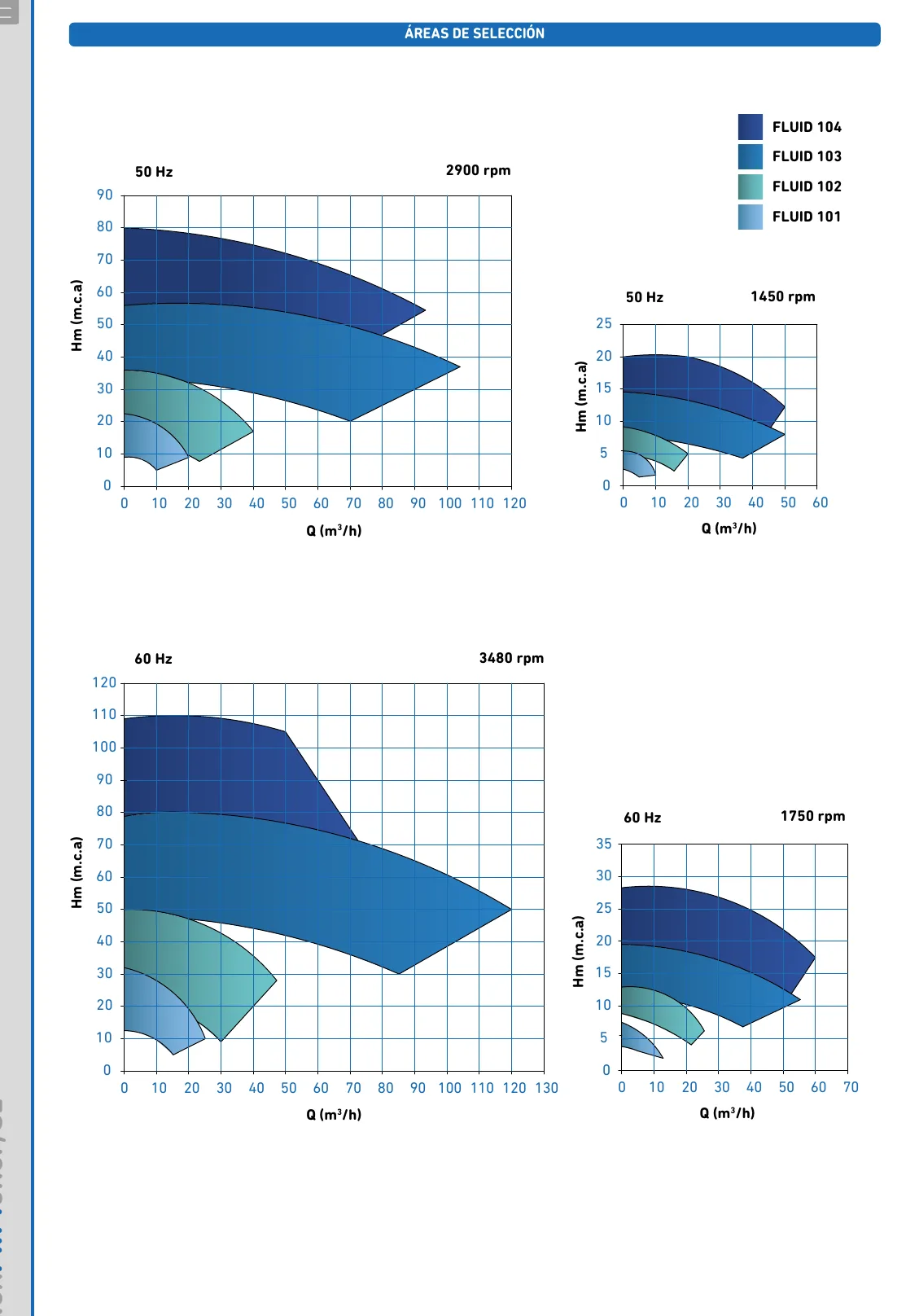

Modèles de la série et zones de sélection
Choisissez le modèle selon le débit et la hauteur manométrique dont vous avez besoin. Pour d'autres combinaisons de roue et de moteur, consultez-nous.
| Modèle | Moteur | Raccordements asp. / ref. | Débit max. approx. | Hauteur max. approx. |
|---|---|---|---|---|
| FLUID 101 | 0,37–2,2 kW | DN 50 / DN 40 | 20 m³/h | 22 m CE |
| FLUID 102 | 1,5–7,5 kW | DN 65 / DN 50 | 40 m³/h | 35 m CE |
| FLUID 103 | 4–18,5 kW | DN 80 / DN 65 | 100 m³/h | 55 m CE |
| FLUID 104 | 4–22 kW | DN 80 / DN 65 | 90 m³/h | 80 m CE |
Valeurs approximatives relevées sur les zones de sélection du catalogue FLUIDMIM à 50 Hz et 2 900 tr/min. Le catalogue comprend aussi des zones à 1 450 tr/min et à 60 Hz (3 480 et 1 750 tr/min). Raccords DIN 11851 de série.
Données techniques
Matériaux
Roue, corps et bride
Acier inoxydable AISI 316L
Lanterne, pieds et capot
Acier inoxydable AISI 304L
Joints
EPDM (nitrile, Viton et autres, en option)
Hydraulique
Type de roue
Semi-ouverte à haut rendement
Débit maximal
Jusqu'à 100 m³/h
Hauteur maximale
Environ 80 m CE (FLUID 104, 50 Hz, 2 900 tr/min)
Vitesses
2 900 ou 1 450 tr/min à 50 Hz ; 3 480 ou 1 750 tr/min à 60 Hz
Garniture mécanique
De série
C/I/EPDM
En option
Simple interne équilibrée selon EHEDG, ou double refroidie par thermosiphon
Faces de frottement en option
Carbure de tungstène, carbure de silicium et autres
Moteur
Puissance
0,37 à 22 kW
Norme
IEC, efficacité énergétique
Montage
Bride B5 et pattes B3
Finition et raccordements
Niveau de finition
Sanitaire, poli Ra < 0,8 µm
Finition en option
Sanitaire Ra < 0,5 µm
Raccordements de série
DIN 11851
Collier
Clamp
Autres raccordements
GAS, Clamp, SMS, RJT
Options et personnalisation
Finition Ra < 0,5 µm
Finition sanitaire supérieure pour la pharmacie, les injectables et la biotechnologie.
Garniture mécanique
Garniture simple interne et équilibrée selon EHEDG, facile à monter, ou garniture double refroidie par thermosiphon pour les produits qui cristallisent ou collent.
Joints et faces de frottement
Joints en nitrile, Viton ou autres matériaux ; faces en carbure de tungstène ou en carbure de silicium.
Chambre de chauffage
Corps avec chambre de chauffage pour les produits qui se solidifient en refroidissant.
Moteur et commande
Armoire de commande, variateur de fréquence, autres tensions, fréquences ou protections, et moteur pour atmosphères explosives ou à sécurité augmentée.
Raccordements et montage
Raccords GAS, Clamp, SMS ou RJT ; vidange ; pieds et capot du moteur ; bâti ou chariot.
Autres pompes centrifuges
Questions fréquentes sur la pompe centrifuge hygiénique FLUID
Que signifie la conformité de la pompe FLUID aux exigences EHEDG ?
Que sa conception interne suit les critères de conception hygiénique de l'EHEDG (European Hygienic Engineering & Design Group) : surfaces et géométrie pensées pour ne laisser aucun résidu de produit. En pratique, la pompe est propre après un NEP (CIP) ou un SIP sans devoir la démonter.
De quel modèle FLUID ai-je besoin ?
Cela dépend du débit et de la hauteur. À 2 900 tr/min, la FLUID 101 couvre jusqu'à environ 20 m³/h et 22 m CE ; la FLUID 102, environ 40 m³/h et 35 m CE ; la FLUID 103, jusqu'à 100 m³/h avec des hauteurs d'environ 55 m CE ; et la FLUID 104, jusqu'à environ 80 m CE. À partir de votre point de fonctionnement, nous vous indiquons le modèle et le moteur.
Quel est l'avantage d'un NPSH requis faible ?
Moins de risque de cavitation. La pompe travaille avec plus de marge lorsque le liquide est chaud, volatil ou que l'aspiration présente des pertes, et la roue et la garniture sont protégées.
Peut-elle pomper des produits contenant des solides ?
Oui. La géométrie de la roue semi-ouverte laisse passer les solides sans abîmer le produit, comme la pulpe d'un jus. Pour des solides entiers ou fragiles en grande quantité, la pompe centrifuge à roue hélicoïdale FL-CH convient mieux.
Quelle finition de surface présente-t-elle ?
Finition sanitaire de série, avec poli Ra < 0,8 µm. Pour la pharmacie et la biotechnologie, elle est fournie avec une finition Ra < 0,5 µm.
Peut-elle fonctionner à 60 Hz ou avec un variateur de fréquence ?
Oui. Le catalogue présente ses zones de fonctionnement à 50 Hz (2 900 et 1 450 tr/min) et à 60 Hz (3 480 et 1 750 tr/min), et la pompe est fournie en option avec variateur de fréquence et moteurs d'autres tensions ou fréquences.
Demandez un devis pour la pompe centrifuge hygiénique FLUID
Équipement : Pompe centrifuge hygiénique FLUID
Dites-nous quel produit vous pompez, le débit, la hauteur manométrique ou la pression, la température, la viscosité et le type de nettoyage (NEP/CIP ou SIP). Avec ces données, nous vous indiquons le modèle, le moteur, la garniture et la finition adaptés.
