Gamme AgitMIM
Agitateur vertical industriel
Un agitateur vertical se monte sur la cuve pour dissoudre, disperser, homogénéiser ou maintenir les produits. InoxMIM en propose huit séries : de l'agitateur portable à pince et de l'agitateur à moteur direct pour réactifs jusqu'aux agitateurs à pales à faible vitesse pour produits visqueux et à ceux qui travaillent sous pression ou sous vide.
- 8 sériesDu portable au contre-rotatif
- 2 000–15 000 LCuves moyennes (VMD/VMR)
- 3 entraînementsMoteur direct, motoréducteur ou pneumatique
- AISI 304L · 316 · 316LParties en contact, selon la série
- 3 finitionsIndustrielle, alimentaire ou sanitaire
- Pression ou videSéries GFLE et TANDEM
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou téléchargez le catalogue AGITMIM (PDF)
Modèles d'agitateurs verticaux InoxMIM
Huit séries qui couvrent aussi bien la petite cuve de réactifs que le réacteur de crèmes à haute viscosité. Chaque carte renvoie à la fiche du modèle, avec ses dimensions, ses mobiles d'agitation et ses options.
Moteur direct

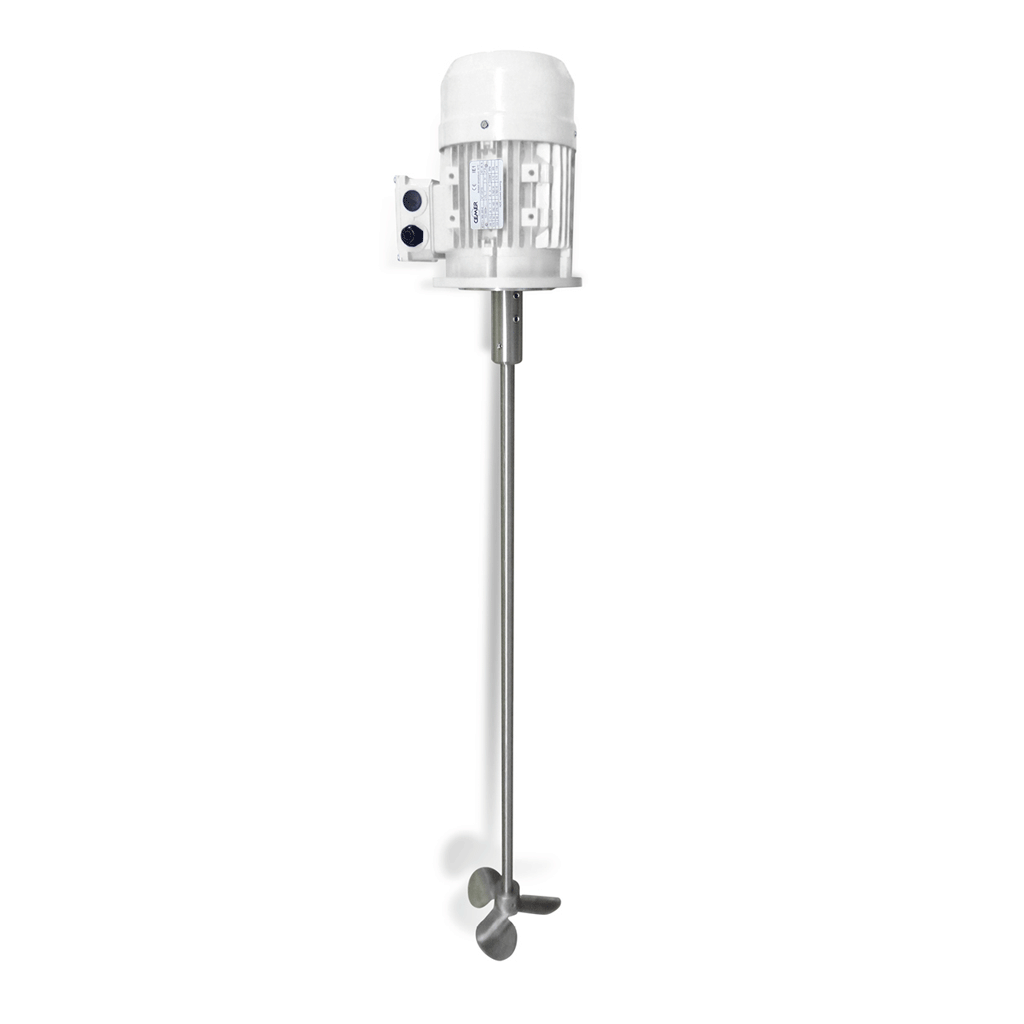

MD/MDN
Agitateur compact et léger pour préparer des réactifs de faible viscosité, comme les coagulants, l'hypochlorite ou la soude, dans de petites cuves en PEHD, avec moteur électrique ou pneumatique.
- Moteur directÉlectrique ou pneumatique
- Hélice MARINAFlux axial
- Cuves en PEHDDe petit volume
Voir la fiche du MD/MDN →
Portable

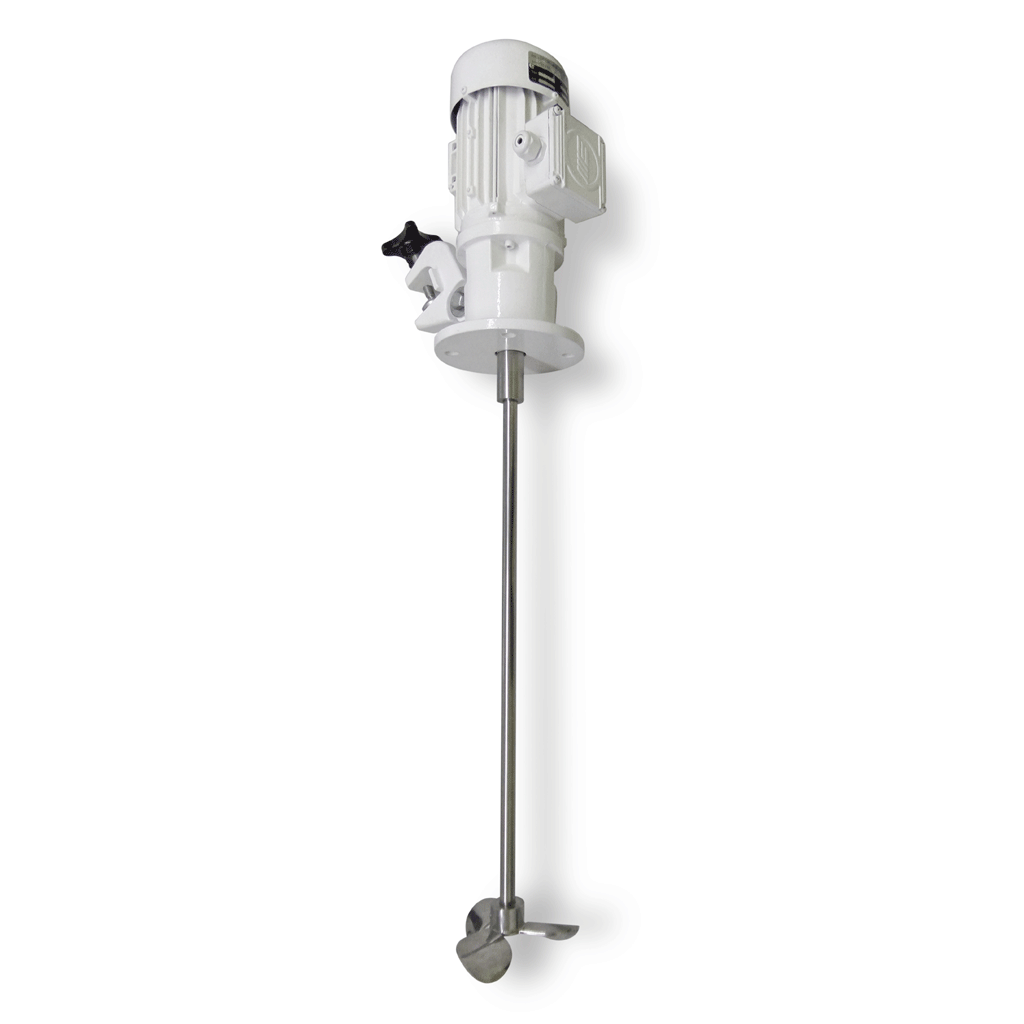

SB/SBR/SBN
Il se fixe par pince sur le bord de petites cuves ouvertes et passe de l'une à l'autre pour disperser des réactifs ou des poudres, ou pour maintenir un mélange homogène.
- PinceFixation rapide
- Hélice MARINAInterchangeable
- AISI 316Arbre et hélice
Voir la fiche du SB/SBR/SBN →
Bride DN50

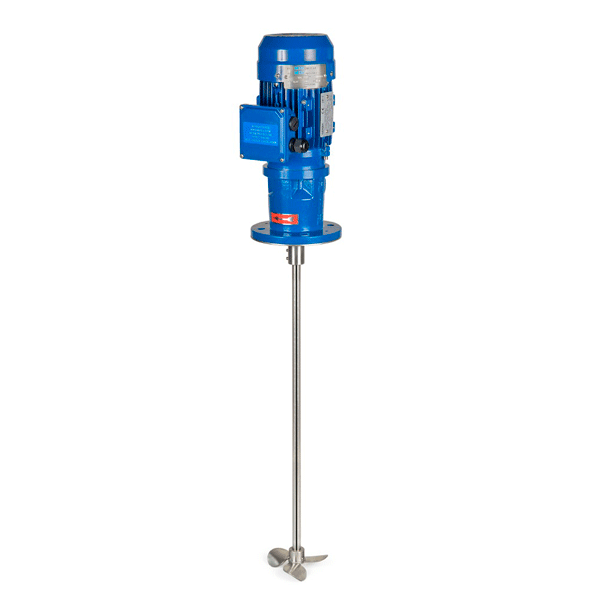

VAI/VSI/VDI/VSIN
Agitateur fixe pour préparer des réactifs ou agiter des cuves de dosage, avec tourelle de renfort et demi-arbre qui guident un arbre long ; en finition industrielle, alimentaire ou sanitaire.
- DN50 PN10Bride DIN 2576
- Tourelle et demi-arbreArbre guidé
- 3 finitionsD'industrielle à sanitaire
Voir la fiche du VAI/VSI/VDI/VSIN →
Cuves moyennes

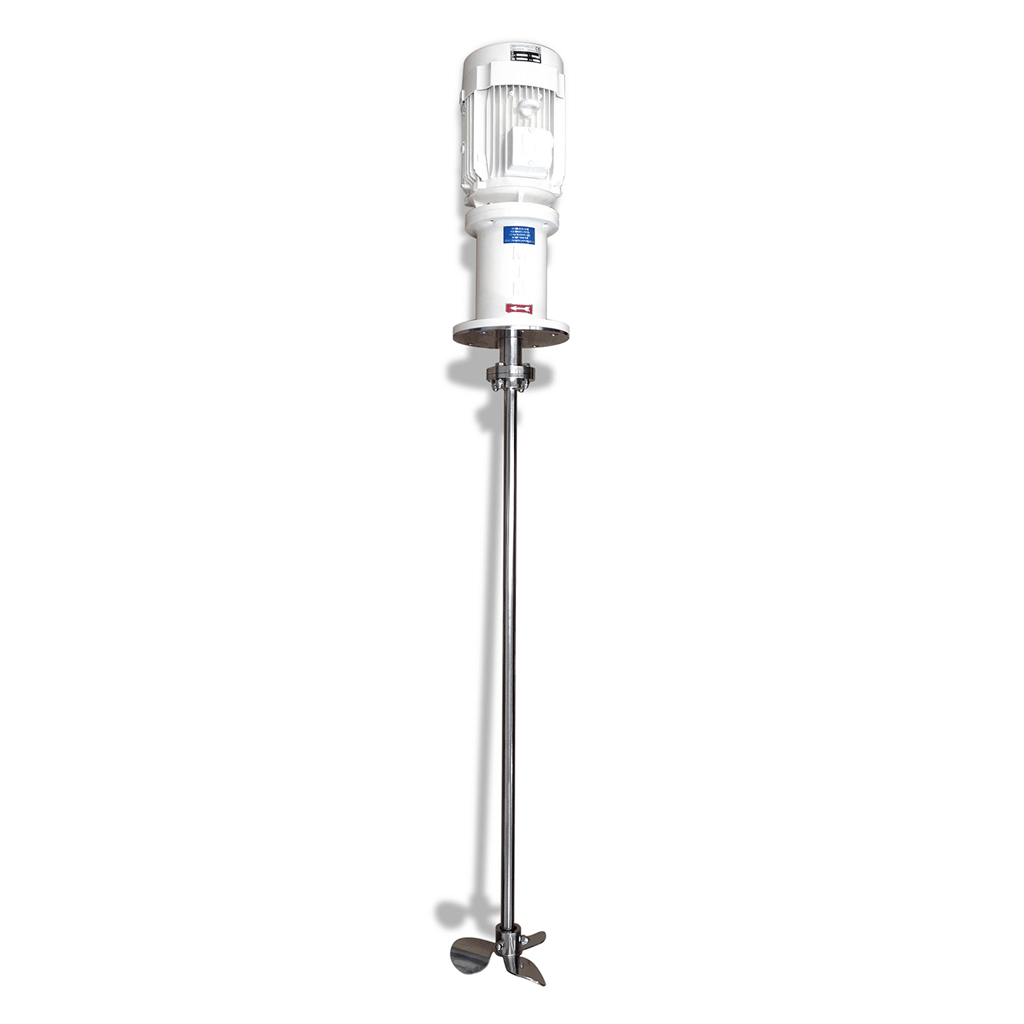

VMD/VMR
Pour les cuves moyennes et les produits visqueux, formant des grumeaux ou difficiles à mélanger : dissolution de sucre, de cacao ou de sel, dilution de pigments et produits acides ou corrosifs.
- 2 000–15 000 LVolume de cuve
- VMD · VMRDirect ou motoréducteur
- AISI 316LArbre et hélice
Voir la fiche du VMD/VMR →
Pharmacie et cosmétique

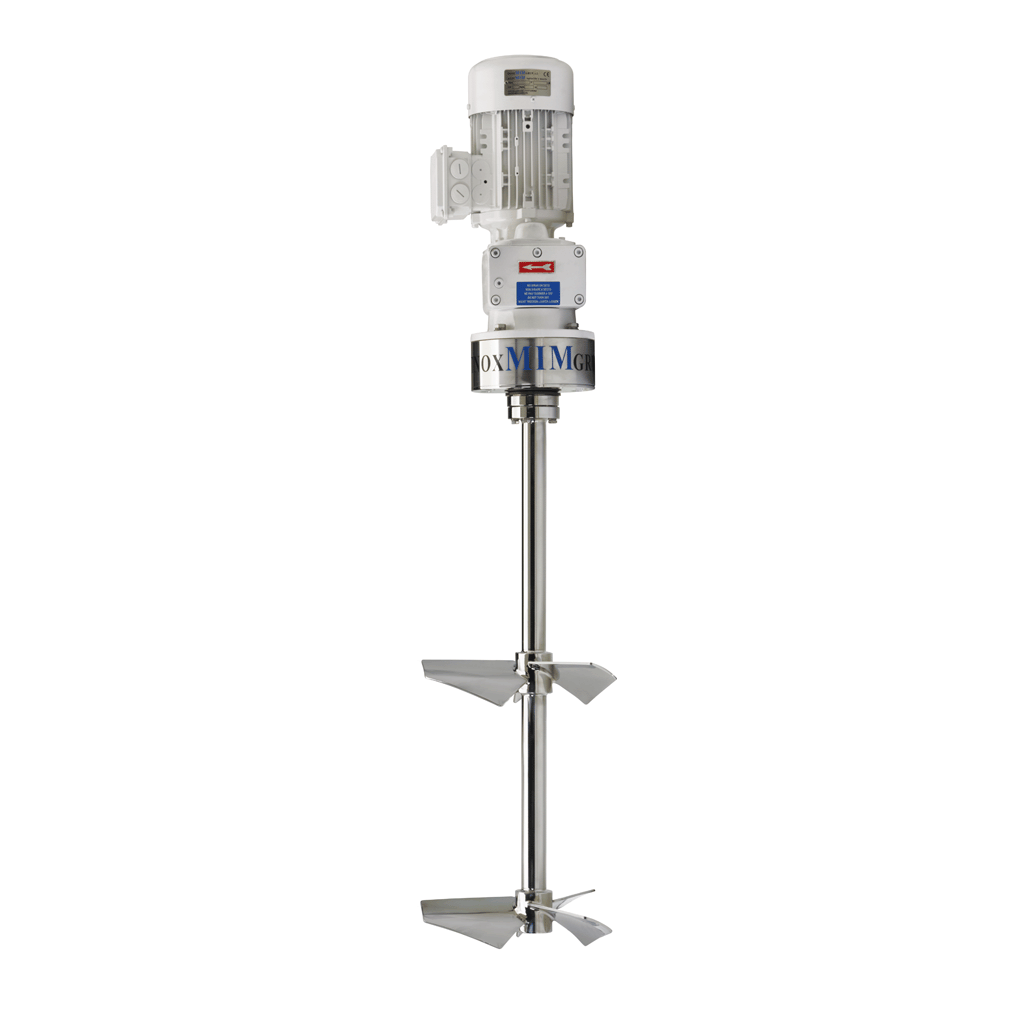

IBC
Pour conteneurs IBC et cuves de pharmacie ou de cosmétique : dilutions, dissolutions, suspensions ou homogénéisation thermique, avec vitesse au choix et un ou plusieurs mobiles d'agitation.
- CoaxialMotoréducteur
- SanitaireFinition
- AISI 316LParties en contact
Voir la fiche de l'agitateur IBC →
Réducteur à vis sans fin
VCI/VCIN
Réducteur à vis sans fin simple et économique qui entraîne des mobiles à grande surface de pale : yaourt, lait, crème, jus, dissolution de sel ou de lait en poudre et floculation.
- Vis sans finMotoréducteur
- DN150–DN250Bride DIN 2576
- AISI 304LParties en contact
Voir la fiche du VCI/VCIN →
Faible vitesse
GFL/GFLE
Pales à grande surface à faible vitesse, sur un ou plusieurs niveaux, pour desserts lactés, chocolat, gels ou crèmes ; le GFLE travaille aussi dans des cuves sous pression ou sous vide.
- Engrenages parallèlesMotoréducteur
- Pression ou videVersion GFLE
- AISI 316LParties en contact
Voir la fiche du GFL/GFLE →
Contre-rotatif

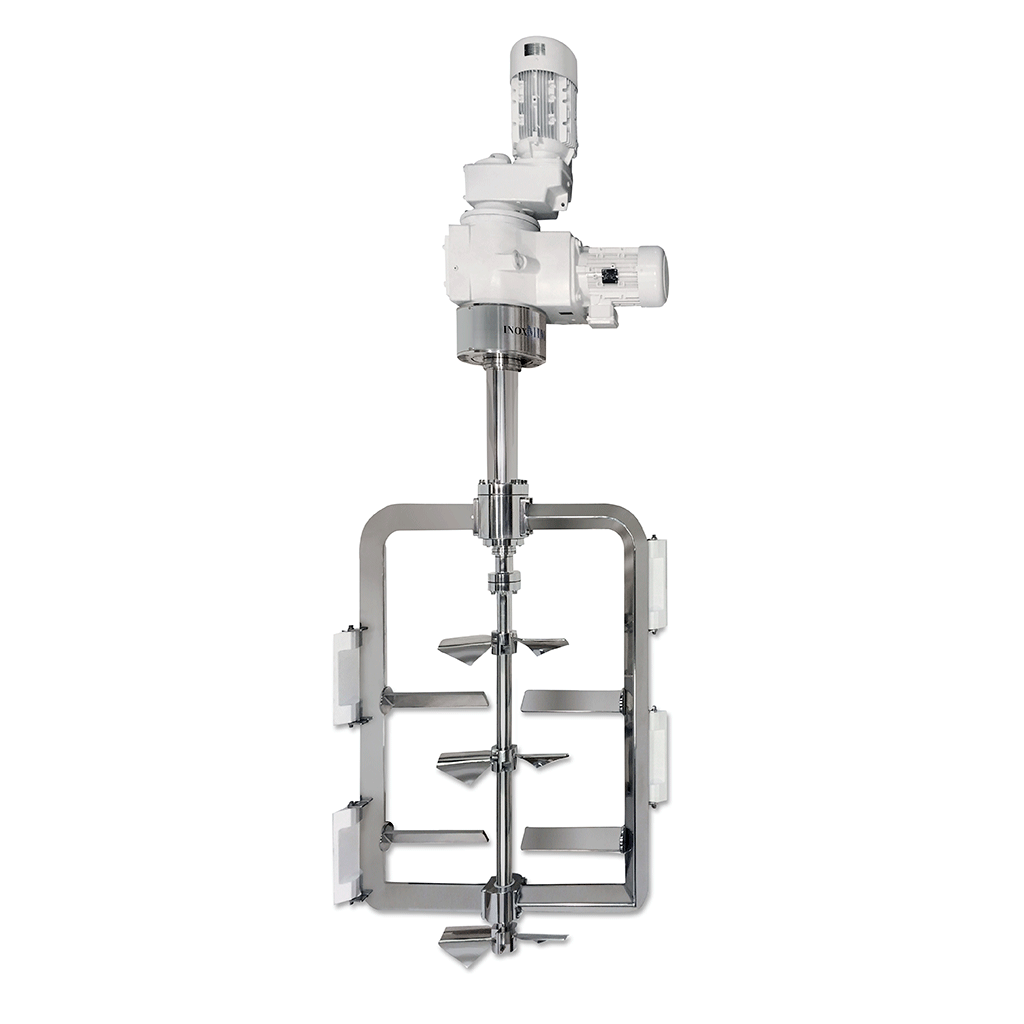

TANDEM
Il fait partie de systèmes contre-rotatifs avec pale de type ancre et racleurs pour crèmes, gels et autres produits à haute viscosité en réacteur, y compris sous pression ou sous vide.
- Ancre à racleursSystème contre-rotatif
- Pression ou videAvec garniture mécanique
- AISI 316LParties en contact
Voir la fiche du TANDEM →
Comparatif des agitateurs verticaux
Entraînement, montage, matériau et finition de chaque série, pour voir d'un coup d'œil laquelle convient à votre cuve et à votre produit.
| Série | Entraînement | Montage | Matériau | Finitions | Usage courant |
|---|---|---|---|---|---|
| MD/MDN | Moteur direct électrique (MD) ou pneumatique (MDN) | Bride moteur IEC sur cuve en PEHD | AISI 316 (arbre et hélice) | — | Réactifs en petites cuves |
| SB/SBR/SBN | Direct, motoréducteur ou pneumatique | Pince sur le bord de la cuve (portable) | AISI 316 (arbre et hélice) | — | Petites cuves ouvertes |
| VAI/VSI/VDI/VSIN | Quatre entraînements, dont un pneumatique (VSIN) | Bride DN50 DIN 2576 PN10, avec tourelle | AISI 316 (arbre et hélice) | Industriel, alimentaire ou sanitaire | Réactifs et cuves de dosage |
| VMD/VMR | Moteur direct ou motoréducteur | Bride DN125, DN200 ou DN250 | AISI 316L (arbre et hélice) | Industriel, alimentaire ou sanitaire | Cuves de 2 000–15 000 L et produits visqueux |
| IBC | Motoréducteur coaxial | Bride IEC, embase à plaque carrée | AISI 316L | Sanitaire | Conteneurs IBC en pharmacie et cosmétique |
| VCI/VCIN | Motoréducteur à vis sans fin | Bride IEC ou DIN 2576 PN10 | AISI 304L ou autres | Industriel, alimentaire ou sanitaire | Produits laitiers, dissolution de solides et floculation |
| GFL/GFLE | Motoréducteur à engrenages parallèles | Bride IEC, DIN 2576 ou carrée | AISI 316L | Industriel, alimentaire ou sanitaire | Pales à faible vitesse ; pression ou vide (GFLE) |
| TANDEM | Motoréducteur à engrenages parallèles | Bride DIN 2576 ou IEC | AISI 316L | Industriel, alimentaire ou sanitaire | Systèmes contre-rotatifs à haute viscosité |
Données de chaque série d'après le catalogue AGITMIM, qui n'indique pas de puissances pour les agitateurs verticaux. Les dimensions, les mobiles d'agitation et les options de chaque modèle figurent sur sa fiche.
De quel agitateur vertical avez-vous besoin ?
Choisissez la situation qui ressemble le plus à la vôtre et nous vous orientons vers le modèle adapté.
Comment fonctionne un agitateur vertical
Un agitateur vertical se monte sur la partie supérieure de la cuve, par pince, sur bride ou sur une plaque, et fait tourner un arbre vertical portant un ou plusieurs mobiles d'agitation immergés dans le produit. Le mobile génère le courant qui dissout, disperse, homogénéise ou maintient le mélange ; le joint à lèvres ou la garniture mécanique assure l'étanchéité au passage de l'arbre.
Tout repose sur la combinaison du mobile et de la vitesse : une hélice MARINA à flux axial pour les produits de faible viscosité, ou des pales à grande surface à faible vitesse, avec motoréducteur, pour les produits visqueux. Pour bien connaître les composants et le fonctionnement, consultez notre guide comment fonctionnent les agitateurs pour cuves.
Une série pour chaque cuve
Du portable à pince au modèle fixe à bride, de la petite cuve en PEHD jusqu'aux cuves de 2 000 à 15 000 litres du VMD/VMR.
L'entraînement qu'exige le procédé
Moteur direct, motoréducteur coaxial, à vis sans fin ou à engrenages parallèles, ou moteur pneumatique sur le MDN, le SBN et le VSIN.
Acier inoxydable en contact
AISI 316 ou AISI 316L selon la série, et AISI 304L ou autres matériaux sur le VCI/VCIN.
Trois niveaux de finition
Industrielle, alimentaire ou sanitaire sur la plupart des séries, et finition sanitaire sur l'agitateur IBC.
Étanchéité adaptée à la cuve
Joint à lèvres pour les cuves atmosphériques et garniture mécanique sur le GFL/GFLE et le TANDEM, qui travaillent aussi sous pression ou sous vide.
Conseil pour la sélection
Nous vous aidons à choisir la série, le mobile, la vitesse et le montage selon votre produit et la forme de la cuve.

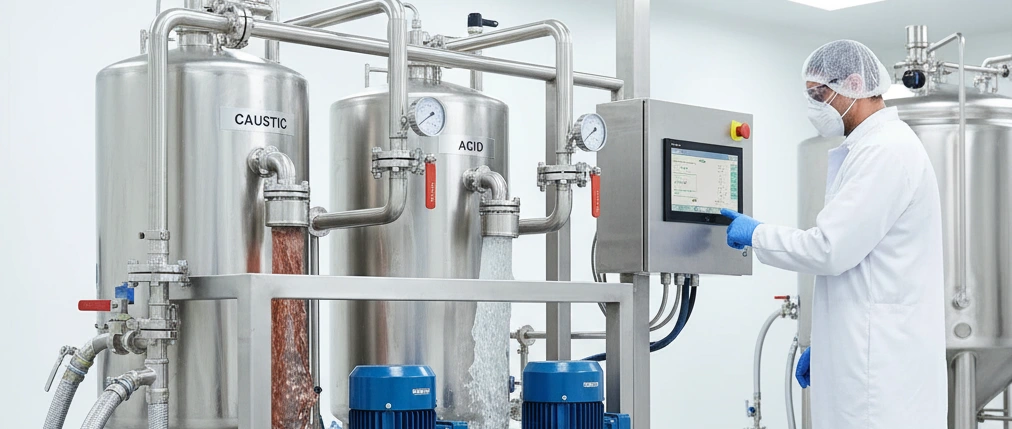

Applications des agitateurs verticaux dans l'industrie
Où travaillent les agitateurs verticaux InoxMIM dans une installation de process.
Industrie agroalimentaire
Ils dissolvent sucre, sel, cacao ou lait en poudre et homogénéisent yaourt, lait, crème, jus ou pulpes. À faible vitesse, ils élaborent desserts lactés, crème de liqueur, gaspachos ou chocolat.
Cosmétique, pharmacie et chimie
Gels, savons, eaux de Cologne, crèmes et solutions en réacteurs et conteneurs IBC avec finition sanitaire. En chimie, ils mélangent des produits acides, basiques ou corrosifs et travaillent dans des réactions sous pression ou sous vide.
Traitement de l'eau
Ils préparent des réactifs comme les coagulants, le lait de chaux, l'hypochlorite, les acides ou la soude, préparent le polyélectrolyte et agitent les chambres de floculation.
Questions fréquentes sur les agitateurs verticaux industriels
Quand choisir un agitateur vertical plutôt qu'un agitateur latéral ?
L'agitateur vertical entre par la partie supérieure de la cuve, ouverte ou fermée, et convient de la petite cuve à la cuve de grand volume. C'est l'option pour dissoudre des solides, agiter des produits visqueux avec des pales à faible vitesse ou travailler sous pression ou sous vide. L'agitateur latéral se monte dans la partie basse et il est conçu pour mélanger et maintenir des cuves de moyen et grand volume : voir les agitateurs latéraux.
Quelle hélice ou quelle pale choisir pour un agitateur vertical selon le produit ?
Pour les produits de faible viscosité, proche de celle de l'eau, une hélice MARINA à flux axial suffit, comme celle du MD/MDN. Les produits visqueux ou formant des grumeaux demandent des mobiles à grande surface de pale à faible vitesse, comme ceux du GFL/GFLE, et les produits à haute viscosité, un système contre-rotatif avec ancre et racleurs comme celui du TANDEM.
Quels agitateurs verticaux conviennent aux cuves sous pression ou sous vide ?
Le GFLE et le TANDEM, qui acceptent l'étanchéité par garniture mécanique qu'exige chaque application. Le GFL est équipé d'une garniture mécanique simple, et des séries comme le SB/SBR/SBN, le VAI/VSI/VDI/VSIN, le VMD/VMR ou le VCI/VCIN assurent l'étanchéité de l'arbre par un joint à lèvres, prévu pour des cuves à pression atmosphérique. Indiquez-nous la pression ou le vide et la température de service.
Agitateur vertical portable ou fixe ?
Le SB/SBR/SBN portable se fixe par pince sur le bord de petites cuves ouvertes et passe de l'une à l'autre : un seul équipement dessert ainsi plusieurs cuves. Si l'agitateur travaille toujours dans la même cuve, ou si celle-ci est fermée, mieux vaut un modèle fixe à bride : le MD/MDN pour les cuves en PEHD, le VAI/VSI/VDI/VSIN avec bride DN50 ou le VMD/VMR pour les cuves moyennes.
Quel acier inoxydable utilisent les agitateurs verticaux ?
Cela dépend de la série. Le MD/MDN, le SB/SBR/SBN et le VAI/VSI/VDI/VSIN ont l'arbre et l'hélice en AISI 316 ; le VMD/VMR, l'arbre et l'hélice en AISI 316L. L'agitateur IBC, le GFL/GFLE et le TANDEM ont toutes leurs parties en contact en AISI 316L, et le VCI/VCIN est fabriqué en AISI 304L ou en d'autres matériaux.
Existe-t-il des agitateurs verticaux en finition alimentaire ou sanitaire ?
Oui. Le VAI/VSI/VDI/VSIN, le VMD/VMR, le VCI/VCIN, le GFL/GFLE et le TANDEM sont fabriqués en finition industrielle, alimentaire ou sanitaire, et l'agitateur IBC est livré en finition sanitaire. La finition se choisit selon le produit et les exigences de nettoyage du procédé ; notre équipe technique vous indique celle qu'il vous faut.
Quel entretien demande un agitateur vertical ?
Contrôler régulièrement le joint à lèvres ou la garniture mécanique, les roulements et le motoréducteur, et surveiller les bruits et les vibrations. Sur des séries comme le VAI/VSI/VDI/VSIN, la tourelle de renfort et le demi-arbre prolongent la durée de vie du moteur. Vous trouverez des consignes plus complètes dans notre article sur l'entretien des agitateurs industriels.
De quelles données InoxMIM a-t-elle besoin pour recommander un agitateur vertical ?
Le volume et la forme de la cuve, si elle est ouverte ou fermée et comment l'agitateur peut y être fixé ; le produit, avec sa viscosité, sa densité et ses solides ; l'objectif (dissoudre, disperser, homogénéiser ou maintenir), la température et, le cas échéant, la pression ou le vide. Avec ces données, nous vous proposons la série, l'entraînement, le mobile et la finition.
Autres agitateurs et mélangeurs d'InoxMIM
Si votre cuve est de grand volume ou si votre produit demande une émulsion ou du cisaillement, un autre équipement vous conviendra peut-être mieux.

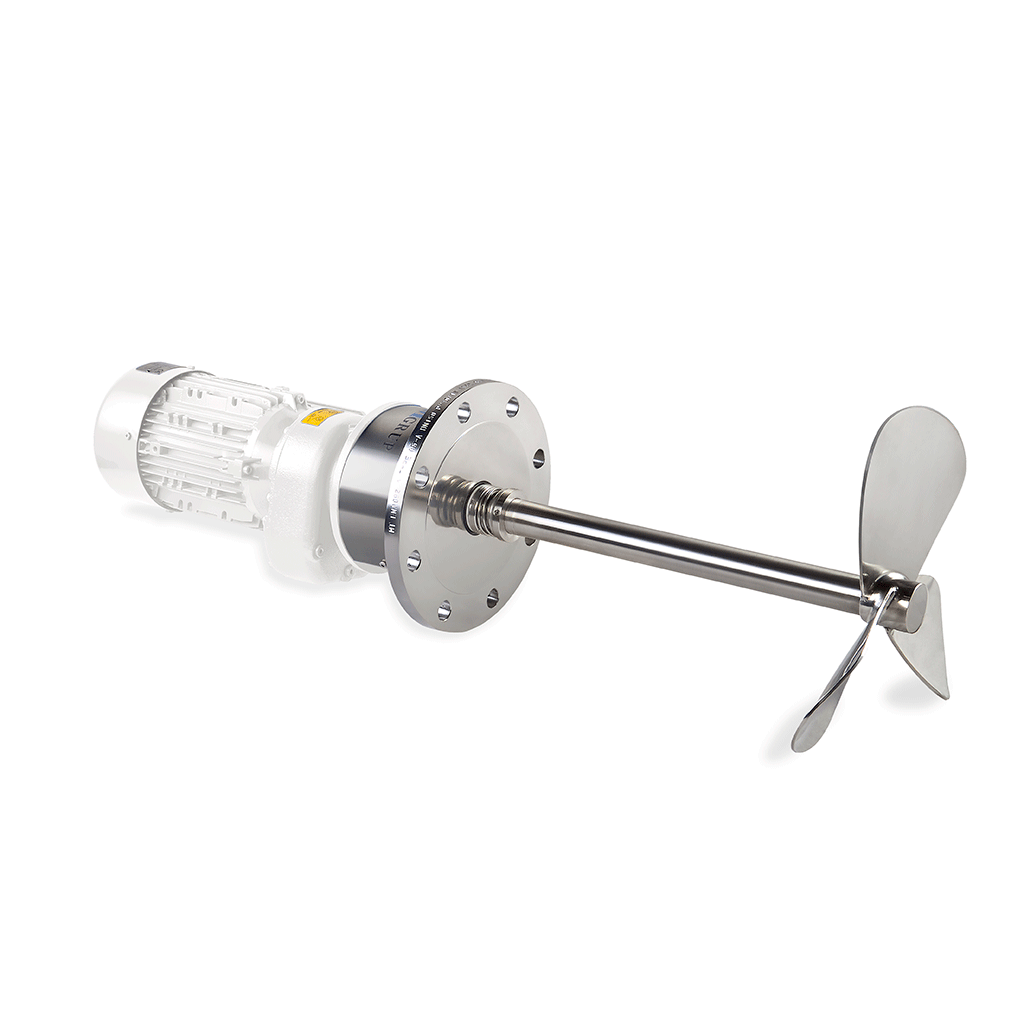

Agitateurs latérauxCuves de moyen et grand volume
Émulsionneurs et mélangeursÉmulsionner et disperser avec un fort cisaillement
Émulsionneur de fond de cuve EMFTravaille avec le TANDEM dans le réacteur

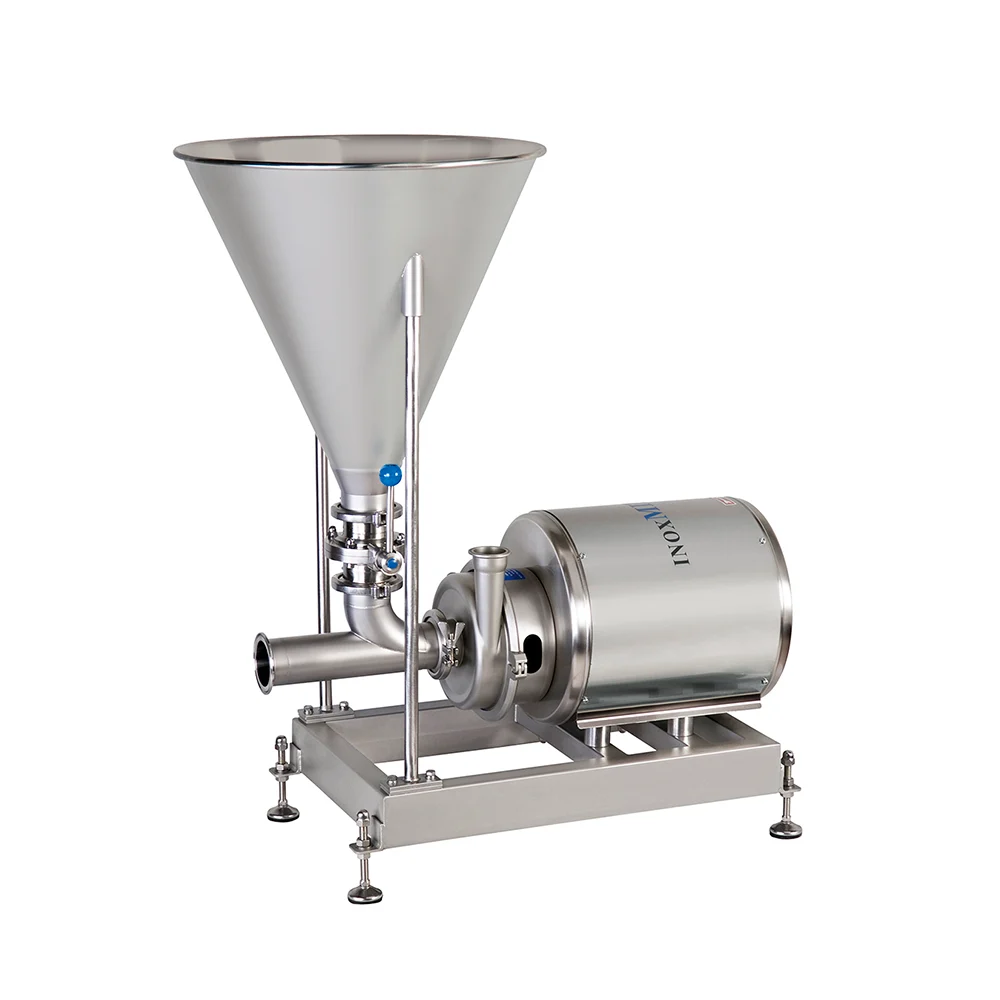

Mélangeur solide-liquide EMTBPoudre dans un liquide sans grumeaux
Mélangeur vertical TURBINEMélange à faible cisaillementTous les agitateurs industrielsVoir toute la gamme
Nous vous aidons à choisir votre agitateur vertical
Dites-nous quel produit vous agitez, le volume et la forme de la cuve, la viscosité et si elle travaille sous pression ou sous vide, et nous vous recommanderons la série, l'entraînement et la finition adaptés.
