Gamme FluidMIM
Pompes à cavité progressive industrielles
Quatre séries de pompes à cavité progressive, ou pompes hélicoïdales, pour transférer avec soin des produits visqueux ou délicats : de la pompe compacte pour le vin, l'huile ou les conserves à la multi-étagée jusqu'à 24 bar, en passant par les pompes à trémie ou vis sans fin pour la vendange.
- 4 sériesDu transfert compact à la vendange
- 24 barPression maximale (FL-ERB, 4 étages)
- 2–60 m³/hVendange égrappée (FL-ERTV)
- 25–45 t/hVendange foulée (FL-EREX)
- AISI 316 / 304Parties en contact avec le produit
- 0,25–15 kWPuissances de moteur
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou téléchargez le catalogue FLUIDMIM (PDF)
Modèles de pompes à cavité progressive InoxMIM
Quatre séries : deux pour le transfert en conduite et deux conçues pour la vendange. Chaque fiche renvoie à la page du modèle, avec ses tailles, ses données techniques et ses options.

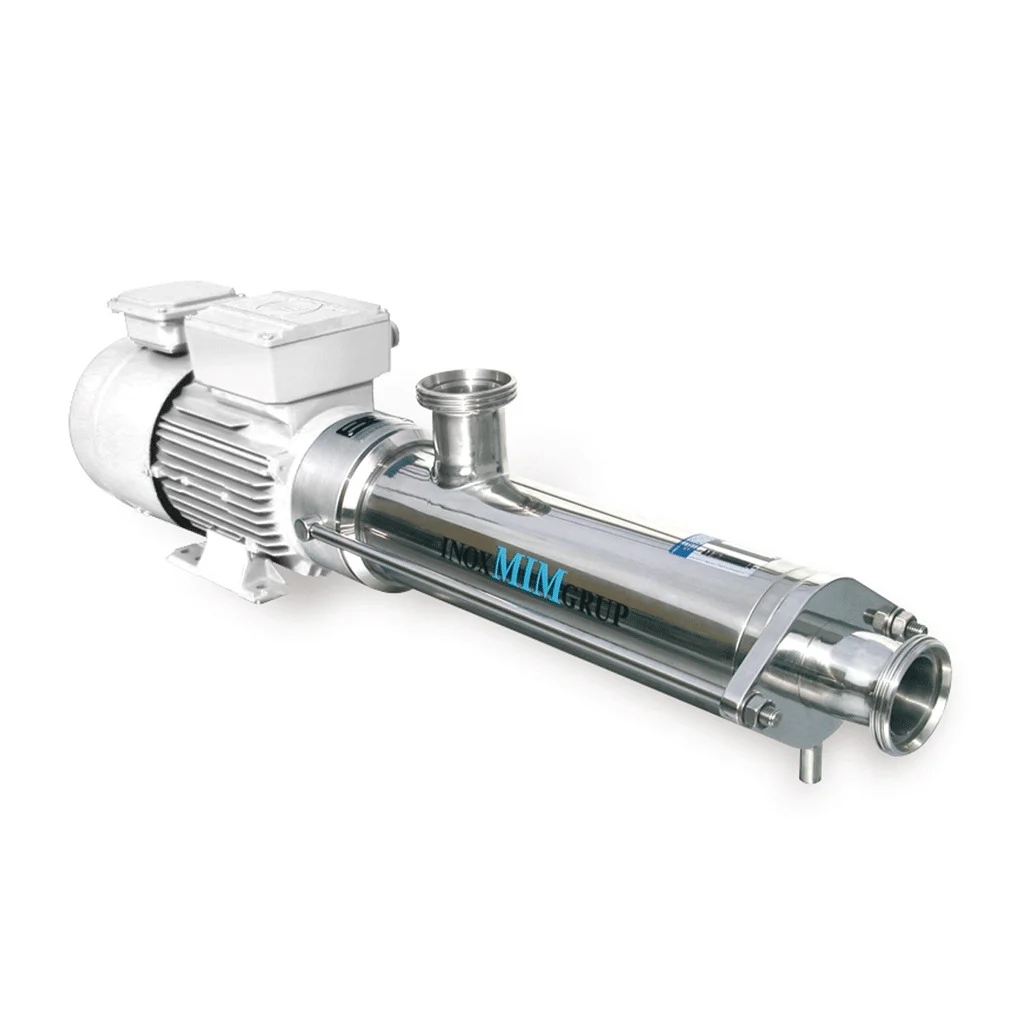

Compacte
FL-EF
Pour transférer avec soin du vin, du moût, de l'huile, des jus ou des conserves à faibles débits. Elle est dotée de raccords GAS et se déplace sur chariot d'un point à l'autre de l'installation.
- 8 m³/hDébit max.
- 50 m CEHauteur max.
- 0,25–2,2 kWMoteur
Voir la fiche de la FL-EF →

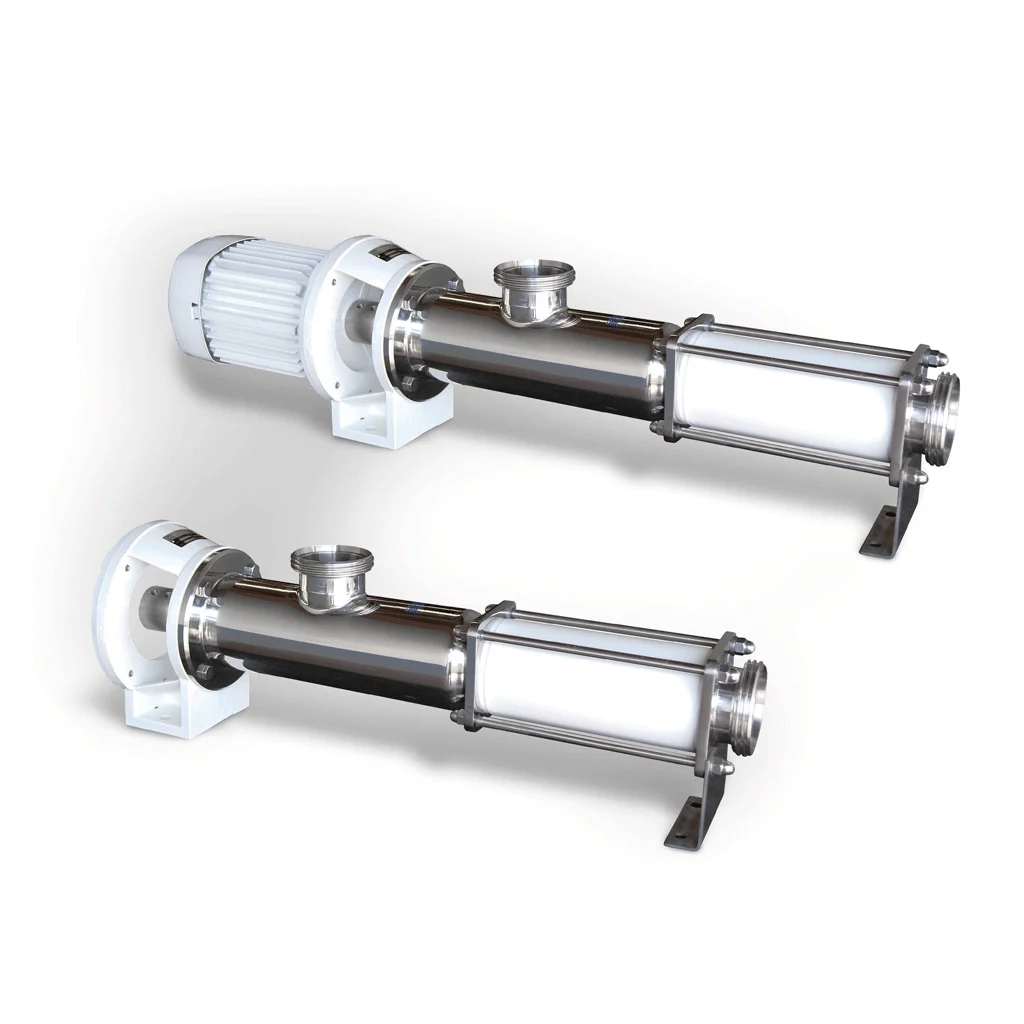

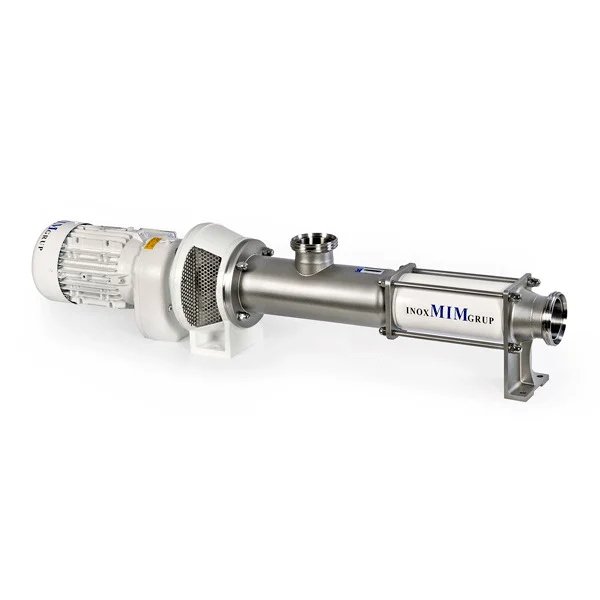

Multi-étagée
FL-ERB
Transfert en douceur de vins, moûts, huiles, jus ou produits chimiques, avec 1 à 4 étages pour refouler sous pression, raccords DIN 11851 et montage monobloc ou à arbre libre.
- 24 barPression max.
- 1–4 étagesSelon la pression
- AISI 316Matériau
Voir la fiche de la FL-ERB →

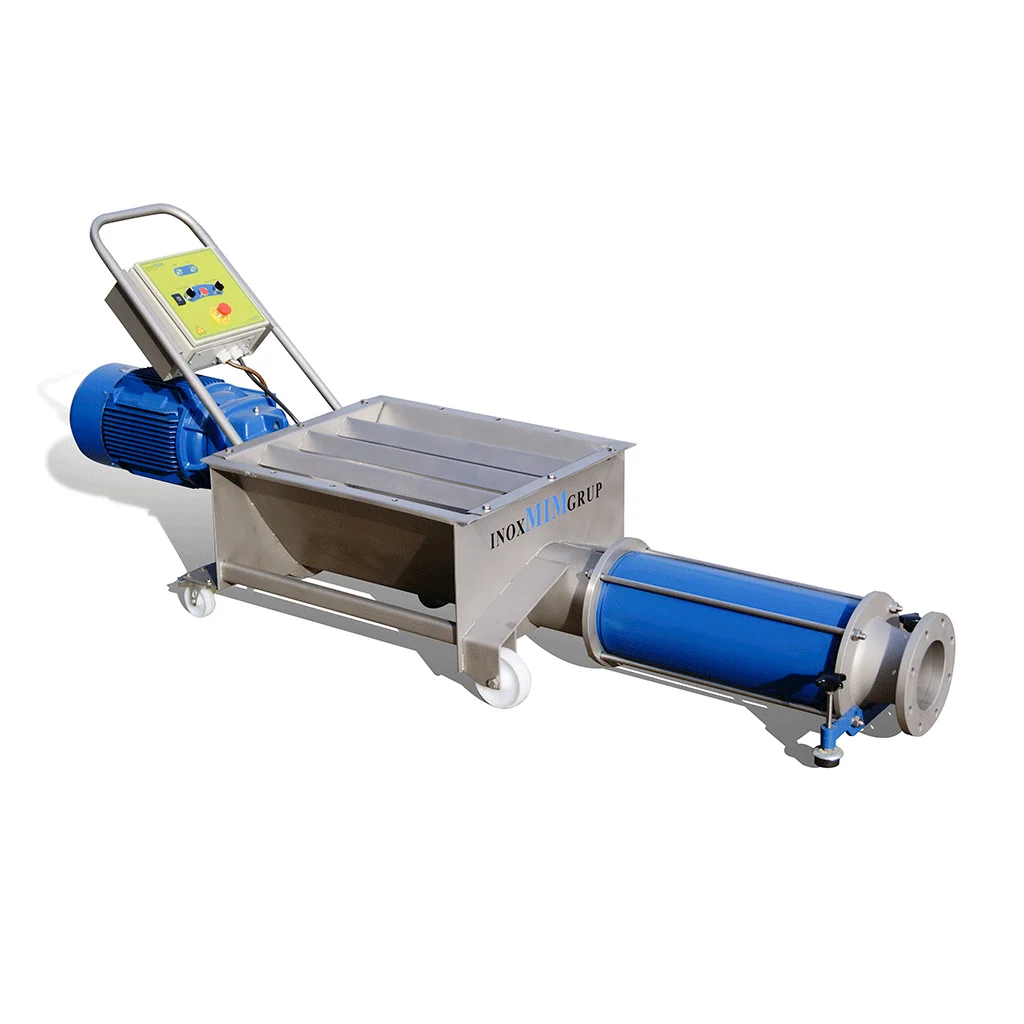

Avec trémie
FL-ERTV
Réception de vendange égrappée et décuvage : la trémie reçoit la vendange et la pompe l'achemine en conduite jusqu'aux cuves. Armoire de commande incluse de série.
- 2–60 m³/hDébit nominal
- 6 barPression max.
- 3–15 kWMoteur
Voir la fiche de la FL-ERTV →
Comparatif des pompes à cavité progressive
Les données essentielles de chaque série. La première question est la façon dont le produit vous arrive : en conduite (FL-EF et FL-ERB), en trémie (FL-ERTV) ou sous forme de pâte (FL-EREX).
| Série | Type | Débit | Pression max. | Matériau | Usage courant |
|---|---|---|---|---|---|
| FL-EF | Compacte, stator flottant | Jusqu'à 8 m³/h | 50 m CE | AISI 316 · stator en nitrile | Vin, moût, huile, jus et conserves |
| FL-ERB | 1 à 4 étages, monobloc ou arbre libre | — | 24 bar | AISI 316 · stator en Perbunan blanc | Vin, moût, huiles, jus et produits chimiques |
| FL-ERTV | Avec trémie et armoire de commande | 2–60 m³/h | 6 bar | AISI 304 · stator en nitrile | Réception de vendange égrappée et décuvage |
| FL-EREX | Avec vis d'alimentation | 25–45 t/h | 6 bar | AISI 316 · stator en nitrile | Vendange foulée en grands volumes |
Valeurs maximales de chaque série selon le catalogue FLUIDMIM. Le débit de la FL-ERB dépend de la taille, de la vitesse et de la pression : vous le trouverez dans les zones de sélection de sa fiche.
De quelle pompe à cavité progressive avez-vous besoin ?
Choisissez la situation qui ressemble le plus à la vôtre et nous vous orientons vers le modèle adapté.
Vous transférez du vin, de l'huile ou des jus à faibles débits et voulez une pompe facile à déplacer
FL-EF

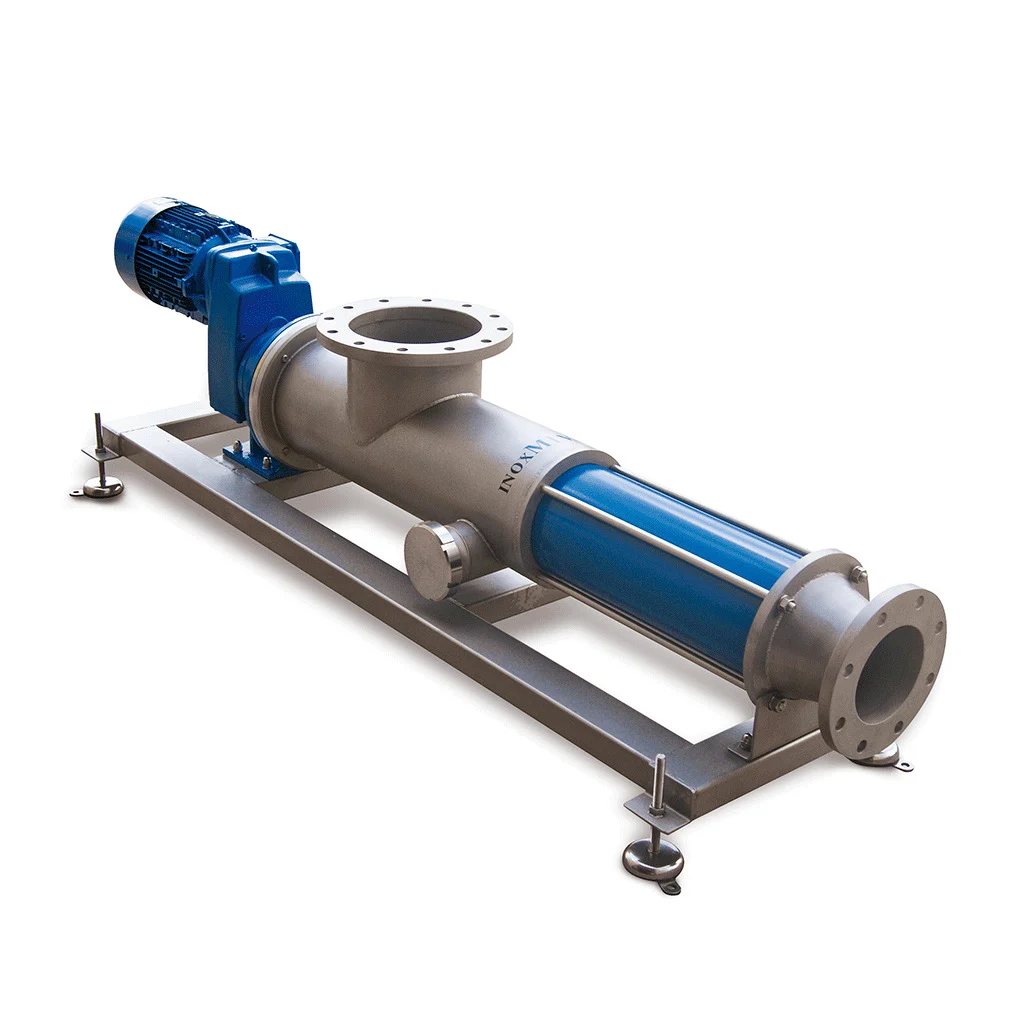

Vous déplacez de la vendange foulée en grands volumes et avez besoin d'une alimentation forcée
FL-EREX
Comment fonctionne une pompe à cavité progressive
Une pompe à cavité progressive, ou pompe hélicoïdale, possède un rotor hélicoïdal qui tourne à l'intérieur d'un stator en élastomère. Ensemble, ils forment des cavités fermées qui avancent de l'aspiration vers le refoulement et poussent le produit sans le battre. Le débit est proportionnel à la vitesse de rotation et l'écoulement est continu, sans pulsations.
C'est pourquoi c'est la technologie habituelle pour les produits visqueux ou délicats et pour refouler sous pression. Le produit lui-même lubrifie le contact entre le rotor et le stator, la pompe ne doit donc pas tourner à sec. Pour la comparer à d'autres technologies, consultez notre guide sur la différence entre pompes centrifuges et pompes volumétriques.
Transfert en douceur
Les cavités avancent sans battre ni émulsionner le produit, ce qui préserve les vins, les moûts, les huiles et les conserves.
Débit régulier et réglable
Le débit est proportionnel à la vitesse de rotation, sans pulsations, et se règle en faisant varier le régime.
De la pression quand il le faut
La FL-ERB est construite avec 1 à 4 étages et atteint 24 bar, pour les lignes longues ou présentant un dénivelé.
Prêtes pour la vendange
Trémie et armoire de commande sur la FL-ERTV et vis d'alimentation sur la FL-EREX, pour la vendange égrappée et la vendange foulée.
Acier inoxydable en contact
AISI 316 sur la FL-EF, la FL-ERB et la FL-EREX, et AISI 304 sur la FL-ERTV, avec stator en nitrile ou en Perbunan blanc.
Entretien simple
Le stator est la principale pièce d'usure et se contrôle facilement. Il suffit de bien nettoyer la pompe à la fin de chaque journée.
Applications des pompes à cavité progressive
Où travaillent les pompes hélicoïdales d'InoxMIM, de la ligne de conditionnement à la réception de la vendange.

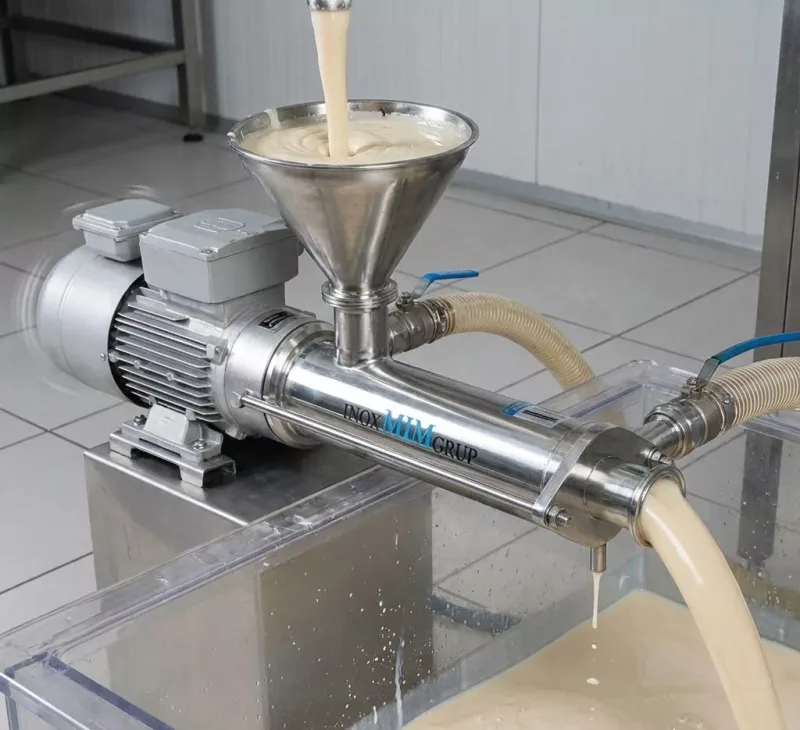

Industrie agroalimentaire

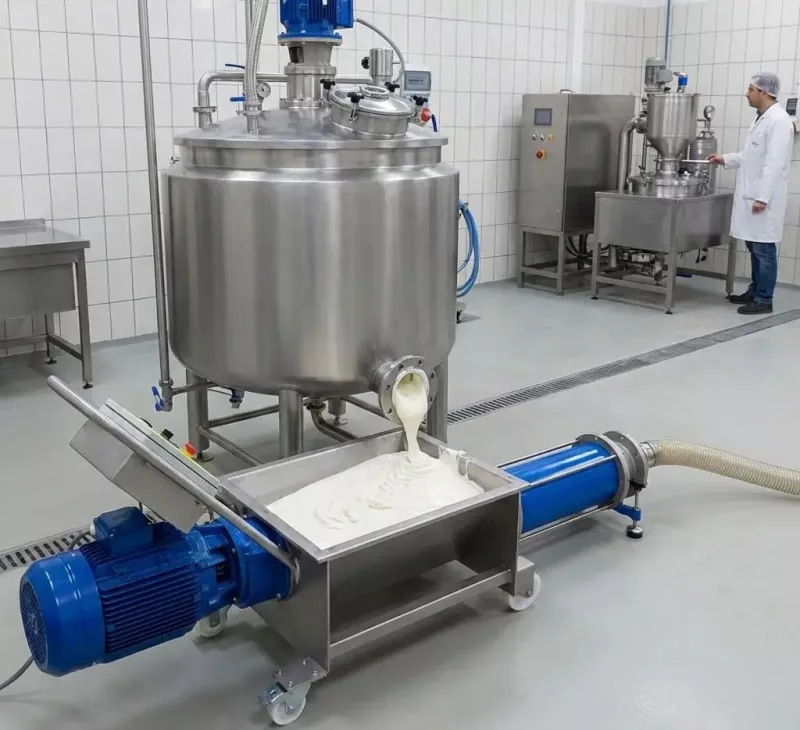

Transfert d'huiles, de jus, de conserves, de purées et de concentrés, en préservant leur texture et sans incorporer d'air. Elles alimentent aussi des pasteurisateurs ou des lignes de conditionnement avec un débit uniforme.
Caves

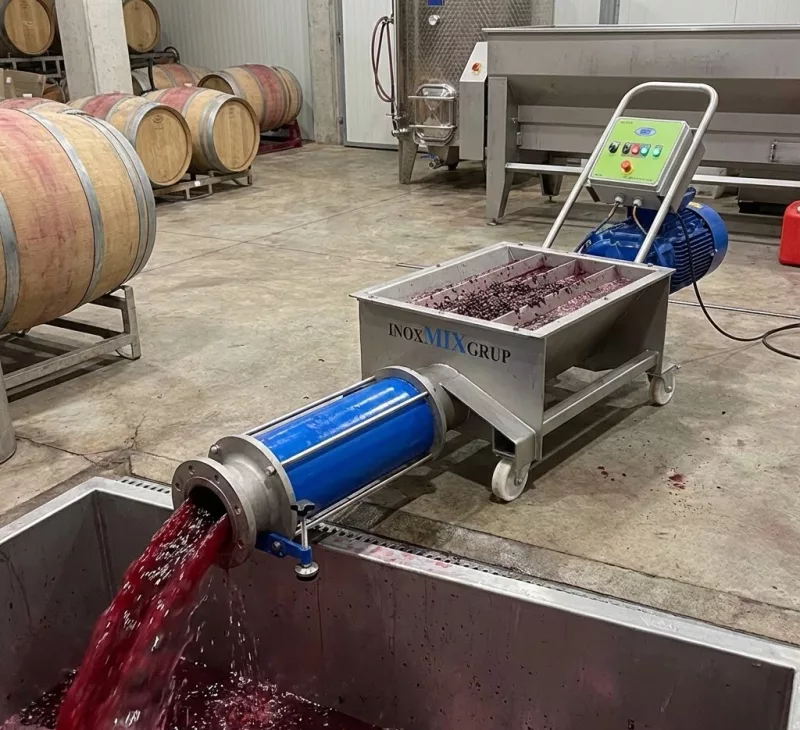

Réception de vendange égrappée, décuvage, transport de vendange foulée et transfert de moût ou de vin entre cuves, avec un pompage doux et continu.

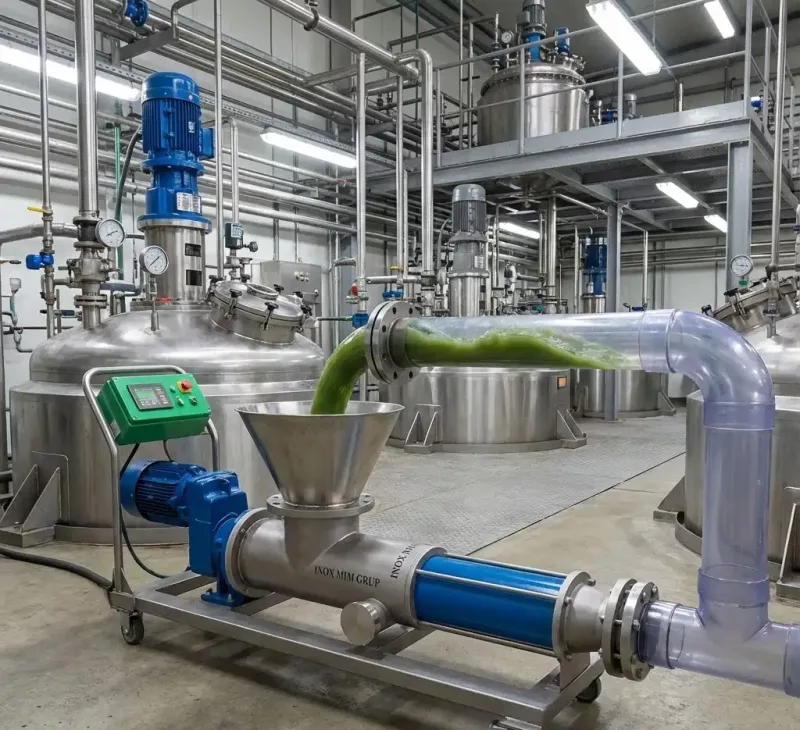

Industrie chimique
Transfert en douceur de produits chimiques et alimentation de réacteurs ou de systèmes de mélange qui exigent un débit maîtrisé, y compris sous pression.
Questions fréquentes sur les pompes à cavité progressive
Une pompe à cavité progressive et une pompe hélicoïdale, est-ce la même chose ?
Quels produits peut-on pomper avec une pompe à cavité progressive ?
Des produits visqueux ou délicats qui ne doivent pas être battus : vin, moût, huiles, jus, conserves, vendange égrappée, vendange foulée et produits chimiques. Pour les suspensions abrasives ou les boues, mieux vaut une pompe péristaltique, et pour les liquides propres à grand débit, une pompe centrifuge.
Comment choisir la pompe à cavité progressive adaptée ?
D'abord, la façon dont le produit vous arrive : en conduite, en trémie ou sous forme de pâte. Ensuite, le débit et la pression nécessaires, la viscosité et la température. Avec ces données, on choisit la série puis, au sein de celle-ci, la taille et le nombre d'étages. Le comparatif de cette page est un bon point de départ.
Quelle pompe convient pour la vendange ?
Pour recevoir la vendange égrappée en trémie et pour le décuvage, la FL-ERTV, de 2 à 60 m³/h. Pour la vendange foulée en grands volumes, la FL-EREX, de 25 à 45 t/h. Si vous travaillez avec du raisin entier, l'option est la pompe péristaltique à trémie FL-PT.
En quels matériaux sont fabriquées les pompes à cavité progressive ?
Les parties en contact avec le produit sont en acier inoxydable AISI 316 sur la FL-EF, la FL-ERB et la FL-EREX, et en AISI 304 sur la FL-ERTV. Le stator est en nitrile sur la FL-EF, la FL-ERTV et la FL-EREX, et en Perbunan blanc sur la FL-ERB. Si votre produit exige un autre matériau, consultez-nous.
Comment entretenir le stator d'une pompe hélicoïdale ?
En évitant que la pompe tourne sans produit, car le liquide lui-même lubrifie et refroidit le contact avec le rotor. Il est conseillé de nettoyer la pompe à la fin de chaque journée et de contrôler le stator, qui est la principale pièce d'usure. Vous trouverez des conseils généraux dans comment bien entretenir les machines industrielles.
Quand une autre technologie est-elle préférable à une pompe à cavité progressive ?
Si la pompe peut se retrouver sans produit ou si vous devez inverser le sens de rotation pour vider les tuyaux, choisissez une péristaltique FL-PT. Si le produit est très visqueux, envisagez la pompe à lobes FL-PRL. Et s'il s'agit d'un liquide propre et peu visqueux à grand débit, une pompe centrifuge suffit.
Proposez-vous des conseils pour choisir la pompe ?
Oui. Le bureau d'études d'InoxMIM vous aide à choisir la série, la taille et le nombre d'étages en fonction de votre produit, du débit, de la pression et de la façon dont le produit vous arrive, et adapte la pompe aux conditions réelles de votre procédé.
Autres pompes industrielles d'InoxMIM
Si votre produit est très visqueux, abrasif ou s'il s'agit d'un liquide propre à grand débit, une autre technologie de pompage vous conviendra peut-être mieux.

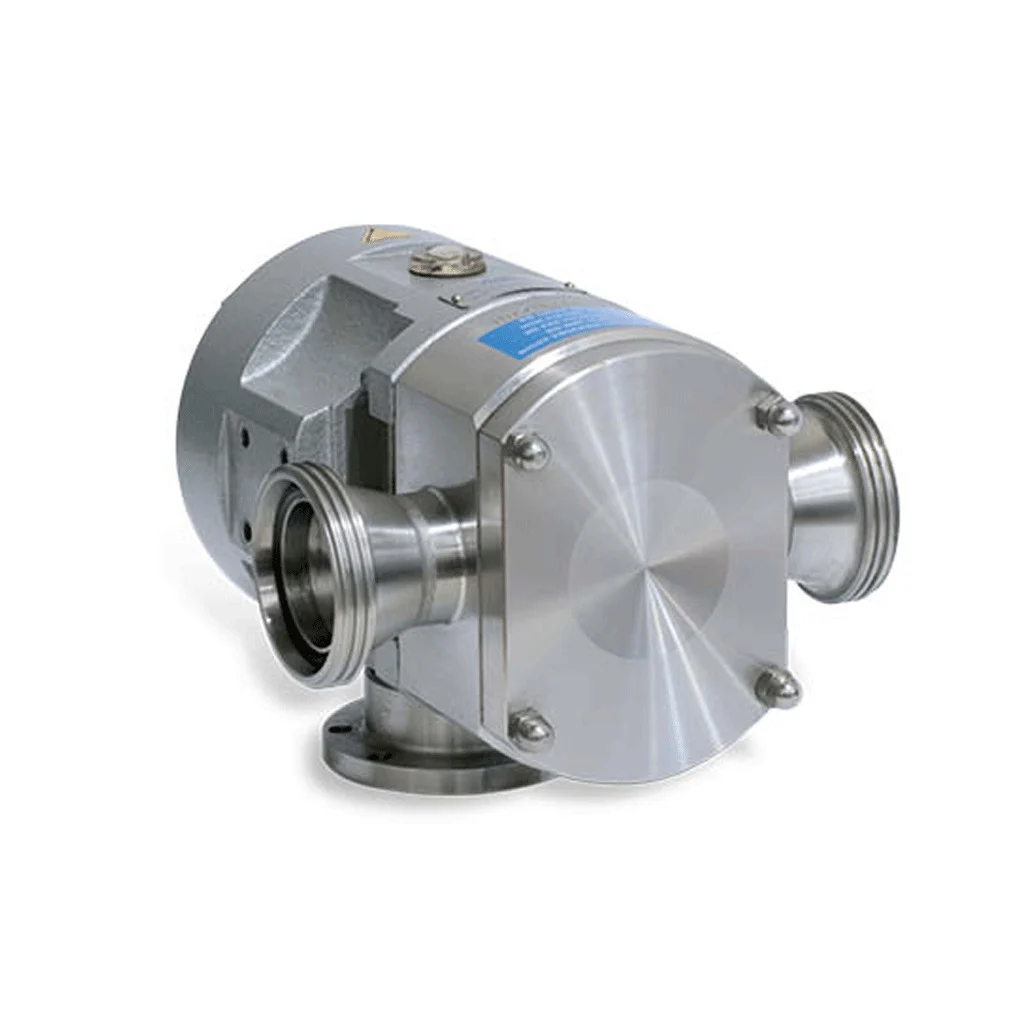

Pompes à lobesLiquides très visqueux
Pompes péristaltiquesRaisin entier, boues et fonctionnement à sec

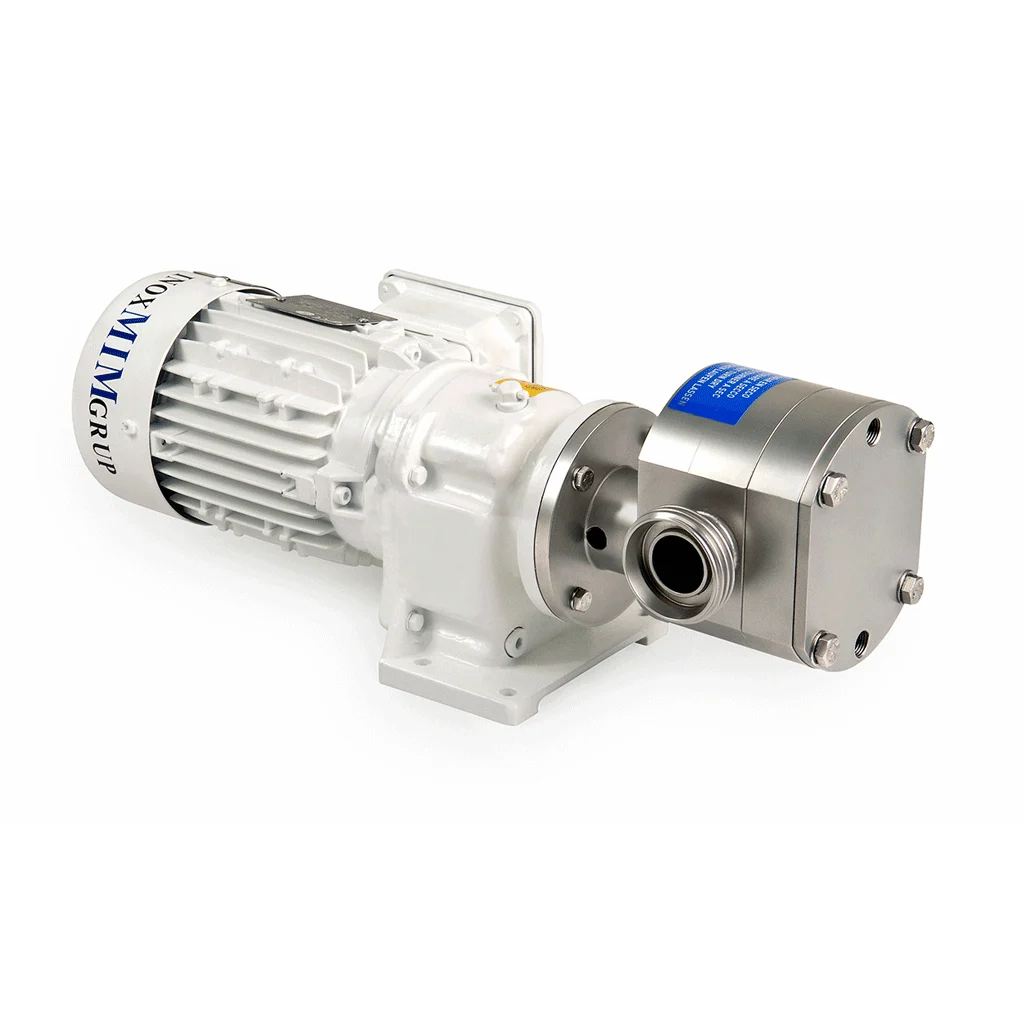

Pompes à engrenagesDosage de produits visqueux
Pompes centrifugesLiquides propres, grand débit

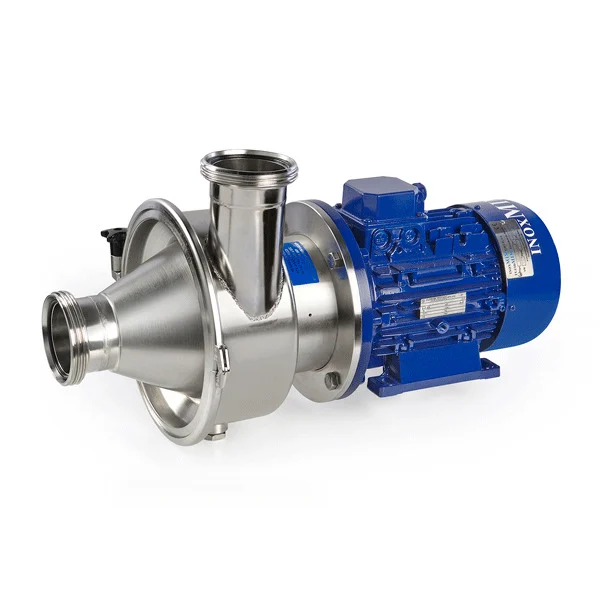

Roue hélicoïdaleProduits avec solides entiers

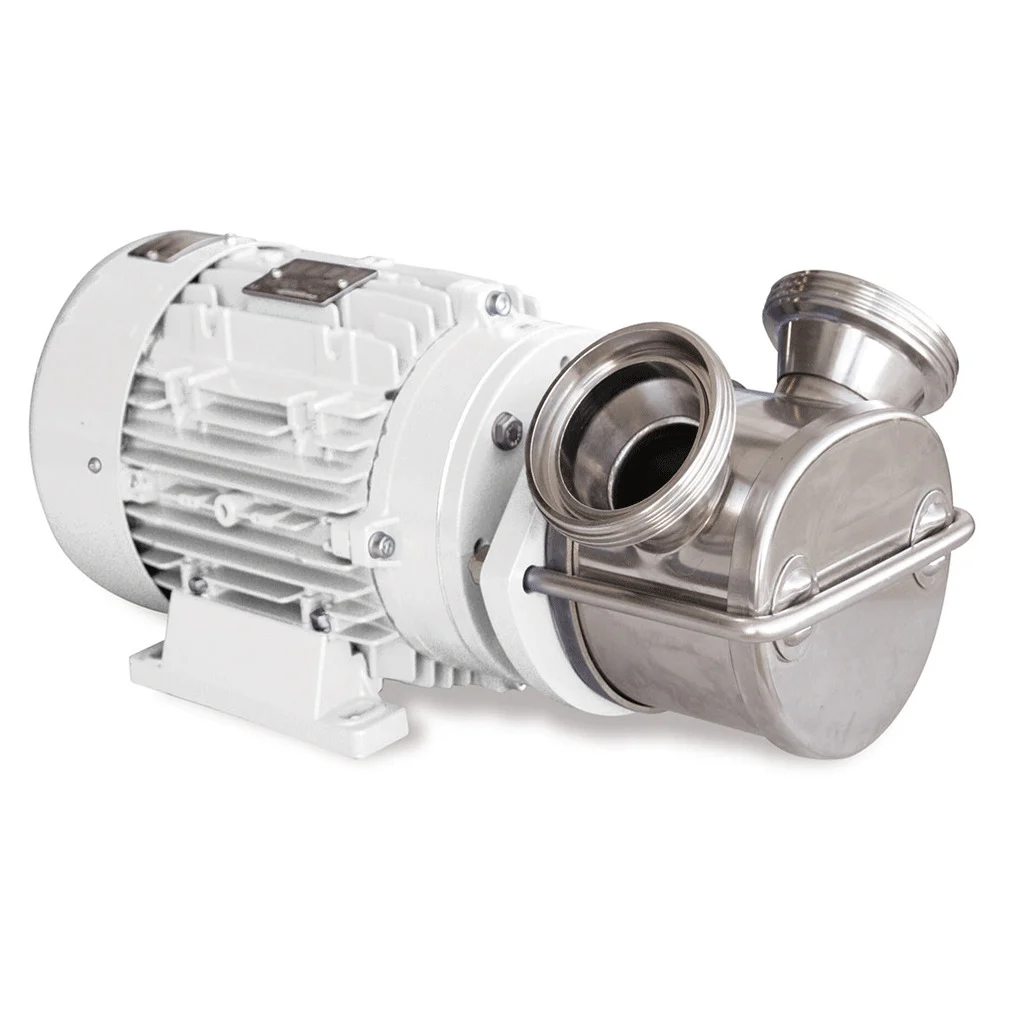

Turbine flexibleVin, produits laitiers et huiles

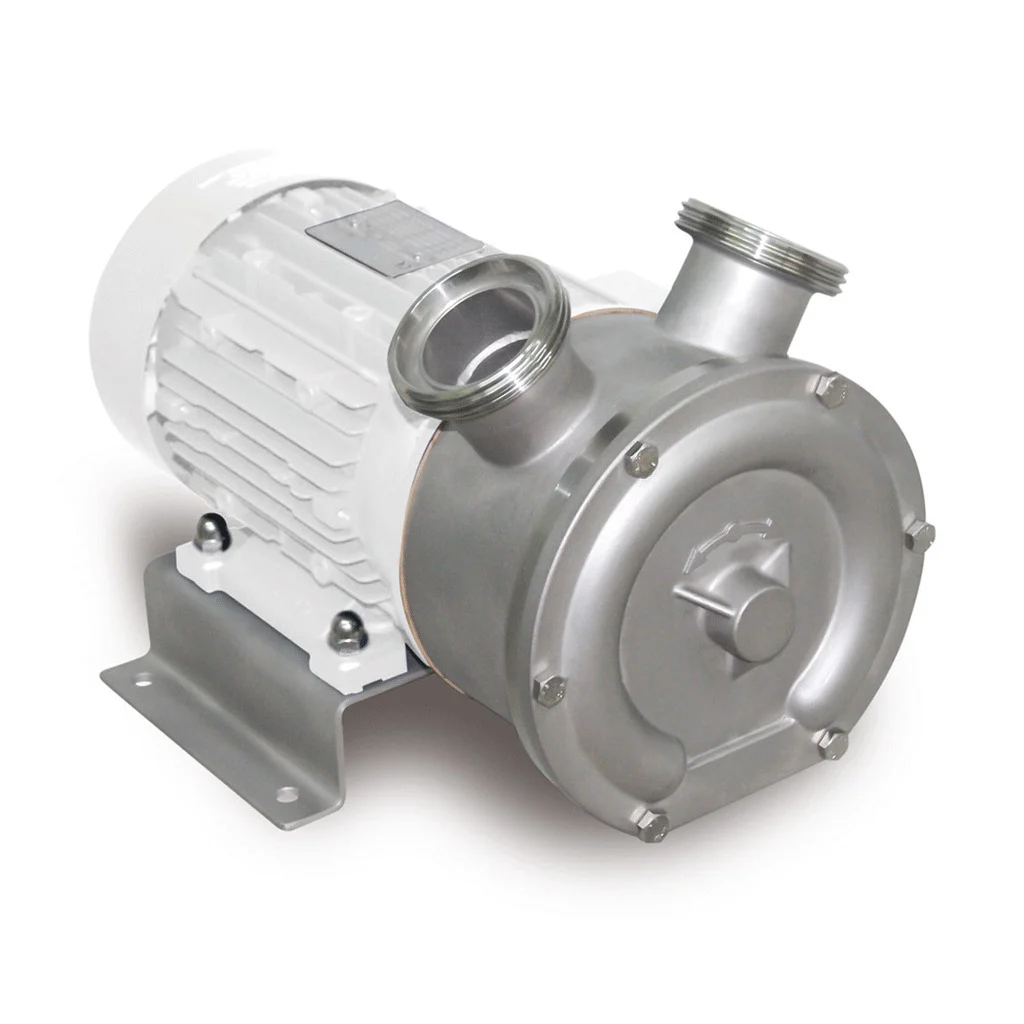

Anneau liquideAuto-amorçante et réversible

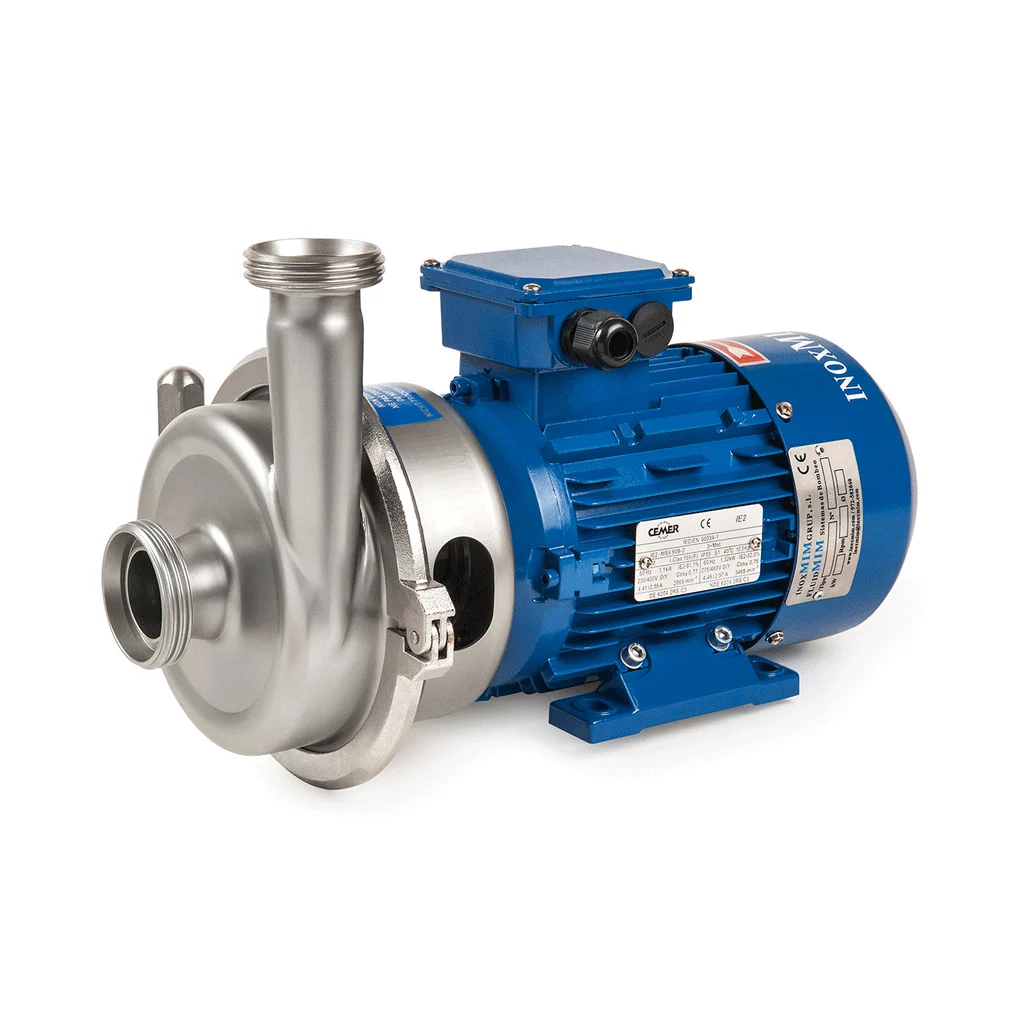

Toutes les pompes industriellesVoir la gamme complète
Nous vous aidons à choisir votre pompe à cavité progressive
Dites-nous quel produit vous déplacez, comment il vous arrive (en conduite, en trémie ou sous forme de pâte), le débit et la pression, et nous vous recommanderons la série et la taille adaptées.
