Pompes centrifuges · Série FL31CI · FL32CI · FL33CI
Pompe centrifuge industrielle FL30CI
Série de pompes centrifuges industrielles à roue ouverte en acier inoxydable AISI 316 pour le transfert de fluides dans l'industrie chimique, œnologique et agroalimentaire. Trois tailles, de 0,37 à 22 kW, couvrant des débits jusqu'à 90 m³/h avec très peu de pièces à entretenir.
- 90 m³/hDébit maximal de la série
- 67 m CEHauteur manométrique maximale
- 0,37–22 kWPuissance du moteur, 2 pôles
- AISI 316Corps, roue et arbre
- Roue ouverteSemi-ouverte en option
- GAS / DIN 11851Raccordements de série
- Parties en contact en AISI 316
- Garniture mécanique hygiénique
- Moteur IP55
- Finition industrielle ou alimentaire
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe centrifuge industrielle FL30CI ?
Une pompe centrifuge industrielle déplace des liquides de viscosité faible ou moyenne grâce à la force centrifuge d'une roue qui tourne à grande vitesse. C'est la solution habituelle pour transférer entre cuves, charger des citernes ou alimenter des filtres et des échangeurs. La FL30CI est la série d'InoxMIM pour ces usages dans l'industrie chimique, œnologique et agroalimentaire : toutes les pièces en contact avec le produit sont en acier inoxydable AISI 316.
Sa roue ouverte laisse passer les solides en suspension non abrasifs, comme les lies ou les petites pellicules de raisin, et la simplicité de ses composants facilite l'entretien. La série compte trois modèles : la FL31CI pour les faibles débits et les procédés auxiliaires, la FL32CI pour le transfert courant entre cuves et la FL33CI pour les gros débits ou les refoulements longs. Pour chaque modèle, la roue se choisit par son diamètre afin d'adapter la pompe au point de fonctionnement.
C'est la pompe qu'il vous faut si…
- Vous transférez des vins, des moûts, des huiles, des alcools, des solvants ou des saumures.
- Le liquide contient des solides en suspension non abrasifs qui boucheraient une roue fermée.
- Vous avez besoin de débits allant jusqu'à 90 m³/h et de hauteurs manométriques allant jusqu'à 67 m CE
- Vous souhaitez une pompe en acier inoxydable simple à entretenir, avec raccord GAS ou DIN 11851.
Un autre équipement convient mieux si…
- Le procédé exige une finition sanitaire (produits laitiers, pharmacie, cosmétique) : mieux vaut la pompe sanitaire FL50CI ou la pompe hygiénique FLUID.
- Elle doit aspirer depuis un niveau inférieur ou vider des lignes contenant de l'air : mieux vaut la pompe auto-amorçante industrielle FL90CAI.
- Le produit est très visqueux ou ne supporte pas le cisaillement : mieux vaut une pompe à cavité progressive ou la pompe à lobes FL-PRL.
- Le produit contient des solides entiers ou fragiles, comme lors des remontages ou du transport d'olives : mieux vaut la pompe centrifuge à roue hélicoïdale FL-CH.
Applications par secteur
Où les pompes centrifuges industrielles FL30CI sont habituellement installées :
Œnologie et huile
Transfert de vins, de moûts avec solides, de lies liquides, d'huiles végétales et de vinaigres.
Industrie chimique
Pompage de solvants, d'alcools, de solutions alcalines et de réactifs compatibles avec l'AISI 316.
Alimentation
Procédés auxiliaires : saumures d'injection, sirops légers, lactosérums et solutions de nettoyage.
Eaux de procédé
Eau de procédé et eaux usées à charge organique.
Caractéristiques et avantages
Roue ouverte
Elle laisse passer les solides en suspension non abrasifs et les produits de viscosité modérée. Sur demande, roue semi-ouverte.
Acier inoxydable AISI 316
Corps, roue, arbre et tuyauteries en AISI 316 ; lanterne en AISI 304.
Garniture mécanique hygiénique
Faces graphite/inox ou tungstène/tungstène, avec joints en NBR, nitrile ou Viton.
Peu de pièces
La simplicité des composants raccourcit le montage, le nettoyage et l'entretien.
Roue sur mesure
Diamètres de Ø 90 à 140 mm (FL31CI), Ø 130 à 185 mm (FL32CI) et Ø 140 à 240 mm (FL33CI) pour adapter la pompe au point de fonctionnement.
Trois tailles
La même architecture de 0,37 à 22 kW, avec des moteurs IP55 à 2 pôles.

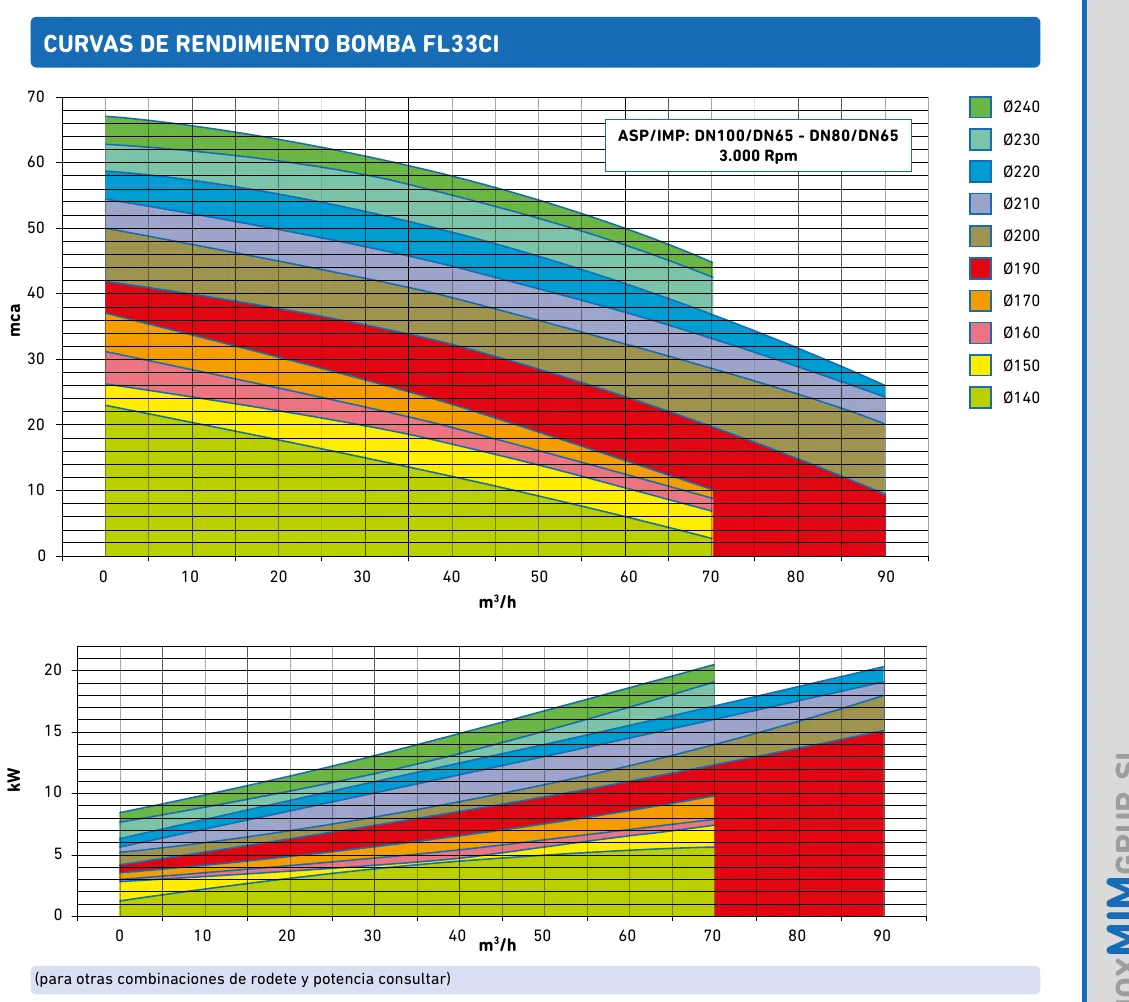

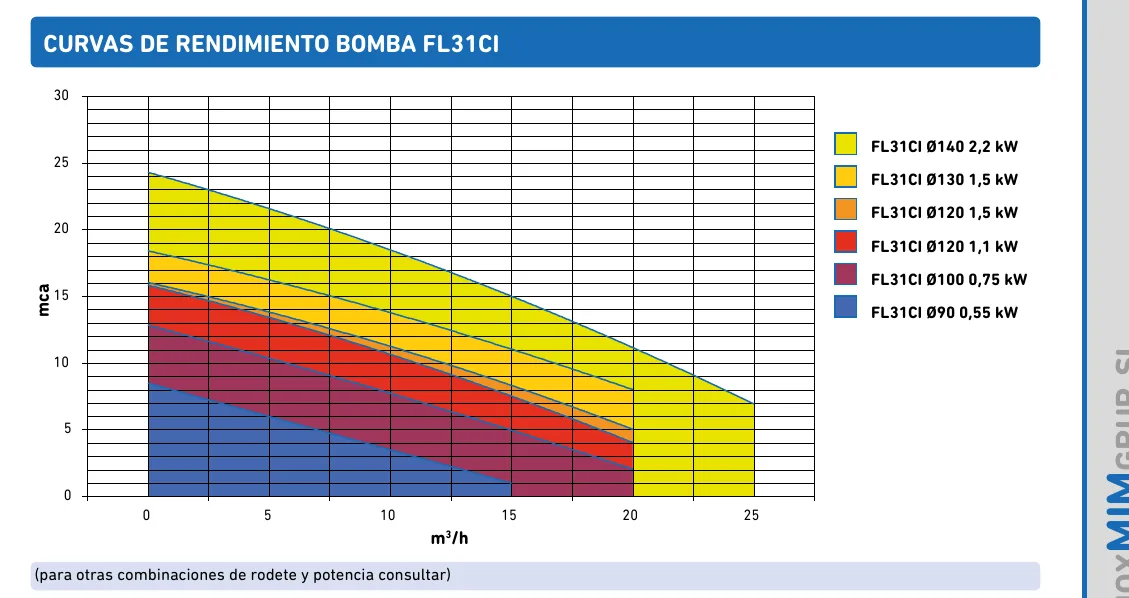

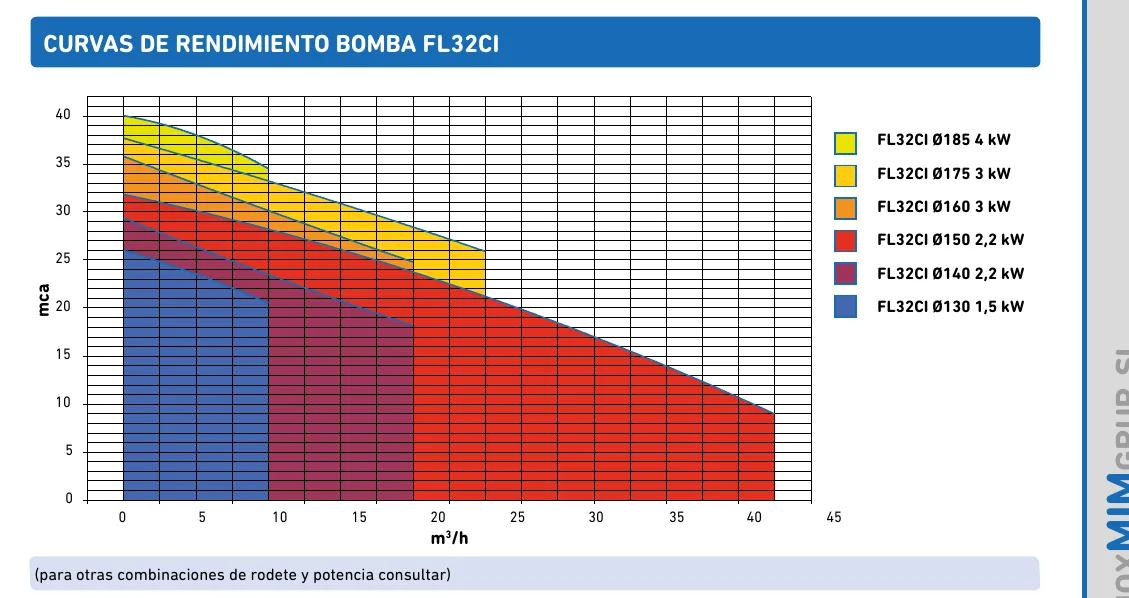

Modèles de la série et courbes de performance
Choisissez le modèle selon le débit et la hauteur manométrique dont vous avez besoin. Pour d'autres combinaisons de roue et de moteur, consultez-nous.
| Modèle | Moteur | Roue | Débit max. | Hauteur max. | Raccordements asp. / ref. | Poids | Usage typique |
|---|---|---|---|---|---|---|---|
| FL31CI | 0,37–2,2 kW | Ø 90–140 mm | 25 m³/h | 24 m CE | DN 40 / DN 32-40 | 14,5–26,5 kg | Procédés auxiliaires, alimentation de remplisseuses, circuits d'arômes |
| FL32CI | 1,5–5,5 kW | Ø 130–185 mm | 41 m³/h | 40 m CE | DN 50-65 / DN 40-50 | 31,5–69 kg | Transfert entre cuves et filtration |
| FL33CI | 4–22 kW | Ø 140–240 mm | 90 m³/h | 67 m CE | DN 80-100 / DN 65 | 62–180 kg | Chargement de citernes, alimentation d'échangeurs, refoulements longs |
Valeurs maximales d'après les courbes du catalogue FLUIDMIM à 2 pôles (3 000 tr/min) et 50 Hz. Le poids inclut le moteur et varie selon la puissance et le fabricant du moteur.
Données techniques
Matériaux
Corps, roue, arbre et tuyauteries
Acier inoxydable AISI 316
Lanterne
Acier inoxydable AISI 304
Joints
NBR, nitrile ou Viton (FKM)
Hydraulique
Type de roue
Ouverte (semi-ouverte en option)
Débit maximal
90 m³/h (FL33CI)
Hauteur manométrique maximale
67 m CE (FL33CI)
Vitesse
2 pôles, 3 000 tr/min à 50 Hz
Garniture mécanique
Type
Hygiénique
Faces de frottement (fixe / rotative)
Graphite / inox ou tungstène / tungstène
Autres matériaux
Sur demande
Moteur
Puissance
0,37 à 22 kW
Protection
IP55
Alimentation
50 Hz · 220-380 V / 380-690 V
Finition et raccordements
Niveau de finition
Industriel ou alimentaire
Raccordements de série
GAS ou DIN 11851
Autres raccordements
Bride DIN 2576, Clamp, SMS, RJT
Options et personnalisation
Roue semi-ouverte
En alternative à la roue ouverte de série, selon le produit et le point de fonctionnement.
Raccordements process
GAS ou DIN 11851 de série ; également brides DIN 2576, Clamp, SMS ou RJT, prêts pour votre tuyauterie.
Revêtement du moteur
Carénage qui protège le moteur lors des nettoyages extérieurs de l'installation.
Bâti ou chariot
Montage fixe ou sur chariot en acier inoxydable avec interrupteur marche/arrêt, pour utiliser la même pompe sur plusieurs cuves.
Roue et moteur sur mesure
Autres combinaisons de diamètre de roue et de puissance sur demande, pour ne pas surdimensionner le moteur.
Autres pompes centrifuges
Pompe centrifuge auto-amorçante industrielle FL90CAIAspire de 3,5 à 6 m lorsqu'on ne peut pas travailler en charge.
Questions fréquentes sur la pompe centrifuge industrielle FL30CI
Quelle différence y a-t-il entre la FL31CI, la FL32CI et la FL33CI ?
La taille. Elles partagent la conception et les matériaux, mais couvrent des plages différentes : la FL31CI atteint environ 25 m³/h et 24 m CE avec des moteurs de 0,37 à 2,2 kW ; la FL32CI, 41 m³/h et 40 m CE (1,5 à 5,5 kW) ; et la FL33CI, 90 m³/h et 67 m CE (4 à 22 kW).
En quoi se distingue-t-elle de la pompe sanitaire FL50CI ?
Par la finition et l'usage. La FL30CI a une finition industrielle ou alimentaire et des raccords GAS ou DIN 11851, et elle est pensée pour la chimie, l'œnologie et les procédés auxiliaires. La FL50CI est la version sanitaire, avec une finition Ra < 0,8 ou 0,4 µm et des raccords DIN 11851, pour les produits laitiers, la pharmacie et la cosmétique.
Peut-elle pomper des liquides contenant des solides ?
Oui, s'il s'agit de solides en suspension non abrasifs, comme les lies, les petites pellicules de raisin ou les précipités. La roue ouverte les laisse passer sans se boucher. Pour des solides entiers ou fragiles, comme les olives ou le raisin lors des remontages, la pompe centrifuge à roue hélicoïdale FL-CH convient mieux.
Quels raccordements sont possibles ?
De série, filetage GAS ou DIN 11851. Sur demande, nous la fournissons avec brides DIN 2576, Clamp, SMS ou RJT.
Comment choisit-on le diamètre de la roue ?
D'après le point de fonctionnement : le débit et la hauteur manométrique dont votre installation a besoin. Chaque modèle accepte plusieurs diamètres (par exemple, de Ø 140 à 240 mm sur la FL33CI) et chaque diamètre a son moteur. Choisir la roue juste évite de surdimensionner le moteur.
Le fonctionnement à sec est-il possible ?
Non. Comme toute pompe centrifuge à garniture mécanique, elle a besoin du liquide lui-même pour refroidir et lubrifier la garniture. Si l'installation peut se retrouver sans produit, il est conseillé de prévoir un capteur de niveau ou de pression qui arrête la pompe.
Demandez un devis pour la pompe centrifuge industrielle FL30CI
Équipement : Pompe centrifuge industrielle FL30CI
Dites-nous quel produit vous pompez, le débit, la hauteur manométrique ou la pression, la température, la viscosité et s'il contient des solides. Avec ces données, nous vous indiquons le modèle, la roue et le moteur adaptés.
