Gamme FluidMIM
Pompes à engrenages industrielles
Deux séries de pompes à engrenages externes pour doser et transférer des produits visqueux avec un débit précis : la monobloc en AISI 316 pour le dosage alimentaire et celle en fonte nodulaire pour travailler à des pressions allant jusqu'à 14 bar.
- 2 sériesMonobloc et sur bâti
- 200–15 000 l/hDébits de la gamme
- 14 barPression maximale (FL-ENC)
- AISI 316Parties en contact (FL-ENM)
- Fonte nodulaireCorps de la FL-ENC
- RéversibleDébit dans un sens ou dans l'autre
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou téléchargez le catalogue FLUIDMIM (PDF)
Modèles de pompes à engrenages InoxMIM
Deux séries complémentaires : l'une compacte en acier inoxydable pour le dosage, l'autre robuste pour plus de débit et de pression. Chaque fiche renvoie à la page du modèle, avec ses tailles, ses données techniques et ses options.
Monobloc
FL-ENM
Pour doser avec un débit précis et répétable des chocolats, des crèmes, des huiles, des graisses ou de la pâte d'anchois. Compacte, silencieuse et avec les parties en contact en acier inoxydable.
- 2 000 l/hDébit max.
- 2 barPression max.
- AISI 316Matériau
Voir la fiche de la FL-ENM →
Haute pression

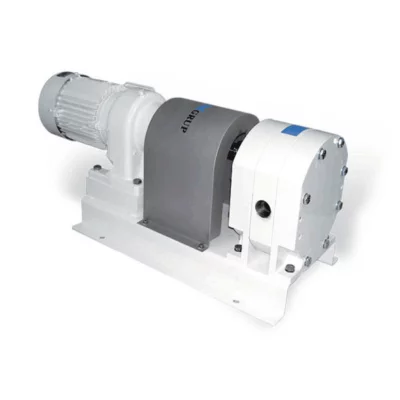

FL-ENC
Robuste et à débit fixe, pour pomper des huiles, des graisses, des mélasses, de l'amidon, de la cellulose, des crèmes ou des chocolats dans l'industrie chimique et agroalimentaire, à des pressions élevées.
- 15 m³/hDébit max.
- 14 barPression max.
- Fonte nodulaireCorps
Voir la fiche de la FL-ENC →
Comparatif des pompes à engrenages
Avec deux séries, le choix est simple : la FL-ENM pour doser en acier inoxydable à basse pression et la FL-ENC pour plus de débit et de pression.
| Série | Montage | Débit | Pression max. | Matériau | Usage courant |
|---|---|---|---|---|---|
| FL-ENM | Monobloc compacte | 200–2 000 l/h | 2 bar | AISI 316 · engrenage mené en téflon | Dosage de produits alimentaires visqueux |
| FL-ENC | Sur bâti | 500–15 000 l/h | 14 bar | Fonte nodulaire · engrenages en acier F-127 trempé et revenu | Transfert sous pression en chimie et en agroalimentaire |
Valeurs de chaque série selon le catalogue FLUIDMIM. Les deux sont réversibles. Les tailles, les raccords et les options de chaque modèle figurent sur sa fiche.
De quelle pompe à engrenages avez-vous besoin ?
Choisissez la situation qui ressemble le plus à la vôtre et nous vous orientons vers le modèle adapté.
Vous déplacez des mélasses, de l'amidon, de la cellulose ou des graisses avec des débits allant jusqu'à 15 000 l/h
FL-ENC
Le produit contient des morceaux ou doit être traité en douceur, comme le caillé ou les pulpes
À lobes FL-PRL
Comment fonctionne une pompe à engrenages
Une pompe à engrenages externes déplace le produit entre les dents de deux engrenages accouplés. L'engrenage menant, entraîné par l'arbre, fait tourner l'engrenage mené, et le fluide passe de l'aspiration au refoulement par l'espace entre les dents et le corps. Le volume déplacé est proportionnel à la vitesse de rotation, si bien que le débit est précis et répétable.
C'est pourquoi on l'utilise pour doser et pour transférer des produits visqueux, y compris sous pression. Les engrenages sont lubrifiés par le produit lui-même, la pompe ne doit donc pas tourner à sec et, comme toute pompe volumétrique, il convient de la protéger contre une surpression si le refoulement est fermé. Vous trouverez plus de détails dans notre guide sur les pompes à engrenages externes pour liquides visqueux.
Dosage précis
Le débit est proportionnel à la vitesse de rotation, ce qui permet un dosage exact et répétable.
Pour produits visqueux
Elles déplacent des chocolats, des crèmes, des graisses ou des mélasses qu'une pompe centrifuge ne pompe pas bien.
Contrôle thermique
Chambre de chauffage en option pour que le produit ne se solidifie pas et ne cristallise pas dans la pompe.
Réversibles
Les deux séries pompent dans un sens ou dans l'autre, ce qui est utile pour charger, décharger ou vider des lignes.
Silencieuses et robustes
Faible niveau sonore pour les deux séries. La FL-ENC, avec corps en fonte nodulaire et engrenages en acier F-127 trempé et revenu.
Inox ou fonte
AISI 316 sur la FL-ENM pour le dosage alimentaire et fonte nodulaire sur la FL-ENC pour les pressions élevées.
Applications des pompes à engrenages dans l'industrie
Où travaillent les pompes à engrenages d'InoxMIM : partout où il faut doser ou déplacer un produit dense.

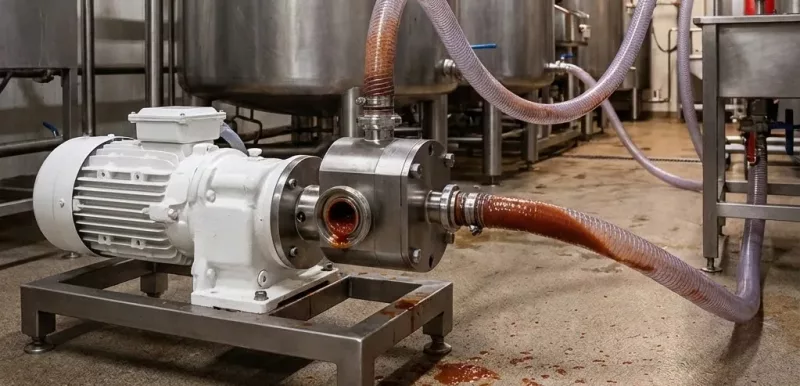

Industrie agroalimentaire
Dosage et transfert de chocolats, de crèmes, d'huiles, de graisses, de mélasses ou de pâte d'anchois, avec un débit stable qui respecte la texture du produit.
Cosmétique et pharmacie
Transfert de crèmes, d'onguents, de cires et d'émulsions, surtout lorsque la viscosité ou la température du produit varient au cours de la production.

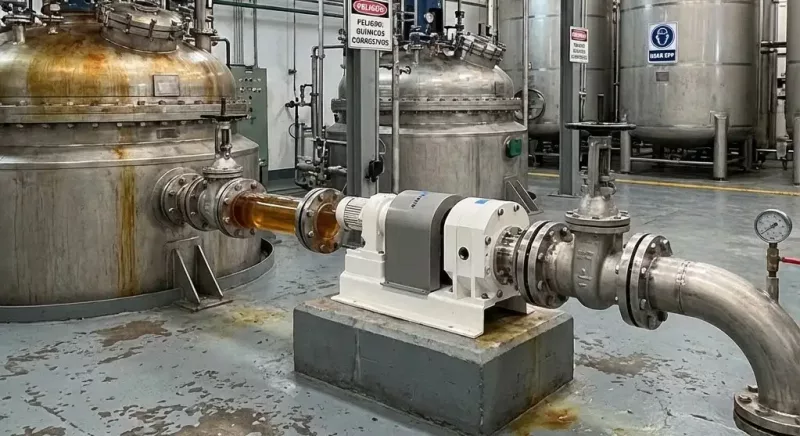

Industrie chimique
Transfert d'huiles industrielles, d'adhésifs, d'amidon, de cellulose, de savons liquides ou de lubrifiants, et alimentation de réacteurs à pression constante.
Questions fréquentes sur les pompes à engrenages
Quelle différence y a-t-il entre une pompe à engrenages et une pompe centrifuge ?
La pompe à engrenages est volumétrique : elle déplace un volume fixe à chaque tour, son débit dépend donc de la vitesse et non de la pression, et elle déplace bien les produits visqueux. La centrifuge fournit plus de débit avec des liquides propres et peu visqueux. Nous l'expliquons dans pompe volumétrique ou pompe centrifuge.
Quels produits peut-on pomper avec une pompe à engrenages ?
Des produits visqueux qui ne contiennent ni morceaux ni solides abrasifs : chocolats, crèmes, huiles, graisses, mélasses, amidon, cellulose ou pâte d'anchois. Si le produit contient des morceaux ou doit être traité en douceur, mieux vaut une pompe à lobes ; s'il est abrasif, une pompe à cavité progressive.
Comment choisir la pompe à engrenages adaptée ?
En quels matériaux sont fabriquées les pompes à engrenages ?
La FL-ENM a les parties en contact et l'engrenage menant en acier inoxydable AISI 316, et l'engrenage mené en téflon. La FL-ENC a le corps en fonte nodulaire et les engrenages en acier au carbone F-127 trempé et revenu. Si le procédé exige de l'acier inoxydable pour toutes les parties en contact, l'option est la FL-ENM.
Comment pomper avec une pompe à engrenages un produit qui se solidifie à froid ?
Avec la chambre de chauffage en option, qui maintient le produit chaud dans la pompe pour qu'il ne se solidifie pas et ne cristallise pas. Elle est chauffée par résistances électriques, vapeur ou eau chaude, et peut être complétée par une régulation de température. C'est courant avec les chocolats, les graisses, les cires ou les adhésifs.
Les pompes à engrenages sont-elles réversibles ?
Oui. Les deux séries pompent dans un sens de rotation ou dans l'autre. On peut ainsi charger et décharger avec la même pompe ou récupérer le produit de la ligne. Comme le débit est proportionnel à la vitesse, il se règle aussi facilement en faisant varier le régime.
Que faut-il contrôler sur une pompe à engrenages ?
L'étanchéité et l'usure des engrenages et des arbres, à la fréquence dictée par l'utilisation. Elle ne doit pas tourner à sec, car le produit lubrifie les engrenages, et il est conseillé d'installer un pressostat qui arrête le moteur si la pression dépasse la pression de service.
Proposez-vous des conseils pour dimensionner une pompe à engrenages ?
Oui. Le bureau d'études d'InoxMIM vous aide à choisir la série, la taille et les options, comme la chambre de chauffage ou le contrôle de pression, en fonction de votre produit, de la viscosité, de la température, du débit et de la pression de votre installation.
Autres pompes industrielles d'InoxMIM
Si votre produit contient des morceaux, s'il est abrasif ou s'il s'agit d'un liquide propre à grand débit, une autre technologie de pompage vous conviendra peut-être mieux.
Pompes à lobesLiquides visqueux, pompage en douceur
Pompes à cavité progressiveProduits visqueux ou délicats
Pompes péristaltiquesBoues et suspensions abrasives
Pompes centrifugesLiquides propres, grand débit
Roue hélicoïdaleProduits avec solides entiers
Turbine flexibleVin, produits laitiers et huiles
Anneau liquideAuto-amorçante et réversible
Toutes les pompes industriellesVoir la gamme complète
Nous vous aidons à choisir votre pompe à engrenages
Dites-nous quel produit vous déplacez, sa viscosité et sa température, le débit et la pression, et nous vous recommanderons la série, la taille et les options adaptées.
