Gamme AgitMIM
Agitateur latéral industriel
Un agitateur latéral, ou horizontal, s'installe dans la partie basse de la cuve pour mélanger, homogénéiser et maintenir les produits. InoxMIM en propose quatre séries : de l'agitateur œnologique portable qui se raccorde à la vanne jusqu'aux agitateurs à bride avec motoréducteur jusqu'à 22 kW pour les cuves de grand volume.
- 4 sériesDu portable œnologique au modèle de 22 kW
- 0,25–22 kWPuissances de moteur
- 110–800 mmDiamètre d'hélice
- GAMMA / MARINATypes d'hélice
- AISI 316 / 316LParties en contact, selon la série
- DN50–DN300Brides de fixation DIN 2576
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou téléchargez le catalogue AGITMIM (PDF)
Modèles d'agitateurs latéraux InoxMIM
Quatre séries pour des cuves de toutes tailles, de la cave à la cuve de grand volume. Chaque carte renvoie à la fiche du modèle, avec ses données techniques, ses dimensions et ses options.
Œnologique portable
LV
Il se raccorde à la vanne à boule de la cuve pour réaliser des assemblages, homogénéiser les températures ou répartir les sucres, puis passe à la cuve suivante une fois le travail terminé.
- 1,1 kWMoteur
- 10–50 m³Volume de cuve
- DN 50DIN 11851
Voir la fiche du LV →
Compact
LMDS
Il homogénéise les petites et moyennes cuves par le côté et maintient en suspension les particules lourdes ; simple et économique, avec bride DN50 et pièces interchangeables.
- 0,25–0,75 kWPuissance
- 110–250 mmHélice
- DN50Bride DIN 2576
Voir la fiche du LMDS →
Industriel
LMD/LECO
Il mélange et maintient saumures, huiles, floculants, vins, liqueurs ou petit-lait dans des cuves de moyen et grand volume, avec une finition industrielle, alimentaire ou sanitaire.
- 0,25–5,5 kWPuissance
- 110–325 mmHélice
- GAMMA / MARINAType d'hélice
Voir la fiche du LMD/LECO →
Avec motoréducteur
LECOR/LMRE
Rotation lente grâce à un motoréducteur à engrenages hélicoïdaux pour refroidir et maintenir le lait dans des tanks isothermes, ou des jus, boues ou résines dans des cuves de moyen et grand volume.
- 0,37–22 kWPuissance
- 250–800 mmHélice
- MotoréducteurEngrenages hélicoïdaux
Voir la fiche du LECOR/LMRE →
Comparatif des agitateurs latéraux
Les données de base de chaque série, pour voir d'un coup d'œil laquelle convient à votre cuve et à votre produit.
| Série | Type | Puissance | Hélice | Ancrage | Usage courant |
|---|---|---|---|---|---|
| LV | Œnologique portable | 1,1 kW | Dépliable | Vanne à boule DN 50, DIN 11851 | Assemblages et fermentation dans des cuves de 10–50 m³ |
| LMDS | Compact, moteur direct ou motoréducteur | 0,25–0,75 kW | 110–250 mm | Bride DN50 DIN 2576 | Petites et moyennes cuves |
| LMD/LECO | Industriel, à bride | 0,25–5,5 kW | GAMMA / MARINA, 110–325 mm | Bride DN 125–250 DIN 2576 PN10 | Mélange et maintien en moyen et grand volume |
| LECOR/LMRE | Motoréducteur à engrenages hélicoïdaux | 0,37–22 kW | GAMMA / MARINA, 250–800 mm | Bride DN 125–300 DIN 2576 PN10 | Lait en tanks isothermes, boues et produits en suspension |
Valeurs maximales de chaque série d'après le catalogue AGITMIM. Les dimensions, les poids et les options de chaque modèle figurent sur sa fiche.
De quel agitateur latéral avez-vous besoin ?
Choisissez la situation qui ressemble le plus à la vôtre et nous vous orientons vers le modèle adapté.
Refroidir et maintenir le lait dans des tanks isothermes, ou des jus et boissons rafraîchissantes
LECOR/LMRE
Comment fonctionne un agitateur latéral
Un agitateur latéral, aussi appelé horizontal, entre par la paroi de la cuve, dans sa partie basse et avec l'inclinaison adaptée. Son hélice pousse le produit et crée un courant qui parcourt tout le volume et balaie le fond, ce qui évite les décantations, les zones mortes et les écarts de température. Une garniture mécanique assure l'étanchéité au passage de l'arbre.
C'est la solution courante pour mélanger et maintenir des cuves de moyen et grand volume avec un équipement compact qui laisse libre la partie supérieure. Pour dissoudre des solides ou agiter des produits très visqueux, mieux vaut un agitateur vertical. Pour bien connaître les modèles et leurs usages, consultez notre guide sur les agitateurs horizontaux et latéraux.
Tout le volume en mouvement
Installé dans la partie basse et avec l'inclinaison adaptée, il balaie le fond et évite zones mortes, décantations et écarts de température.
De 0,25 à 22 kW
Du LMDS compact au LMRE à motoréducteur, avec des hélices de 110 à 800 mm de diamètre.
Hélices GAMMA ou MARINA
Sur le LMD/LECO et le LECOR/LMRE, pour adapter la poussée au produit et à la cuve.
Acier inoxydable et garniture mécanique
Parties en contact en AISI 316 ou AISI 316L selon la série, et garniture mécanique C/C/N sur l'arbre.
Une finition pour chaque secteur
Industrielle, alimentaire ou sanitaire sur le LMD/LECO et le LECOR/LMRE, pour la chimie, l'eau, l'agroalimentaire ou la pharmacie.
Conseil pour le dimensionnement
Nous calculons la puissance, l'hélice, la hauteur et l'inclinaison de montage selon votre cuve et votre produit.
Applications des agitateurs latéraux dans l'industrie
Où travaillent les agitateurs latéraux InoxMIM dans une installation de process.

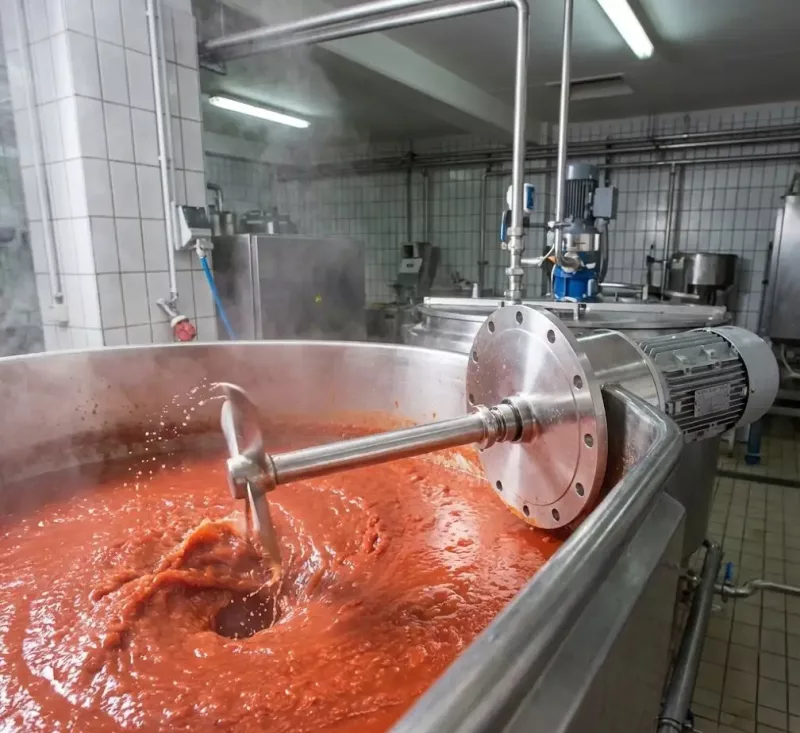

Alimentation et boissons
Ils maintiennent et homogénéisent lait, jus, boissons rafraîchissantes, huiles ou petit-lait dans les cuves de stockage. En cave, ils servent aux assemblages, à la fermentation et à la répartition des sucres.
Industrie chimique
Ils mélangent et maintiennent saumures, acides, colorants, épaississants, résines ou latex dans des cuves de moyen et grand volume, avec une finition industrielle.
Traitement de l'eau
Ils maintiennent en suspension boues, slurries et eaux usées et homogénéisent les floculants, pour que les solides ne décantent pas au fond de la cuve.
Questions fréquentes sur les agitateurs latéraux industriels
Quels avantages offre un agitateur latéral par rapport à un agitateur vertical ?
Il s'installe dans la partie basse de la cuve, avec l'inclinaison adaptée, et met en mouvement tout le volume avec un équipement compact qui laisse libre la partie supérieure. C'est pourquoi il est la solution courante pour mélanger et maintenir des cuves de moyen et grand volume. Pour dissoudre des solides ou agiter des produits très visqueux ou qui forment des grumeaux, mieux vaut un agitateur vertical.
Quel agitateur latéral me faut-il selon la taille de la cuve ?
Pour les petites ou moyennes cuves, le LMDS, de 0,25 à 0,75 kW, suffit. Pour les moyens et grands volumes, le LMD/LECO atteint 5,5 kW et le LECOR/LMRE, à motoréducteur, 22 kW avec des hélices de 800 mm. En cave, le LV portable dessert des cuves de 10 à 50 m³. La puissance exacte dépend aussi du produit.
Hélice GAMMA ou MARINA sur un agitateur latéral ?
Les deux sont proposées sur le LMD/LECO et sur le LECOR/LMRE. En règle générale, la MARINA s'utilise pour les liquides de faible viscosité et la GAMMA donne plus de poussée avec les produits plus denses ou chargés de solides en suspension. Le diamètre se choisit selon la puissance, le volume et la forme de la cuve : de 110 à 325 mm sur le LMD/LECO et de 250 à 800 mm sur le LECOR/LMRE.
Que faut-il prévoir sur la cuve pour installer un agitateur latéral ?
Un piquage dans la partie basse de la cuve, avec l'inclinaison adaptée pour que le courant parcoure tout le volume. Les séries fixes se fixent par bride DIN 2576 : DN50 sur le LMDS et de DN 125 à DN 300 sur le LMD/LECO et le LECOR/LMRE. Le LV portable n'a pas besoin de bride : il se raccorde à la vanne à boule DN 50 DIN 11851.
En quel acier inoxydable sont les agitateurs latéraux et quelles finitions proposent-ils ?
Le LV a l'arbre et l'hélice en AISI 316 et le LMDS, les parties en contact en AISI 316 ; le LMD/LECO et le LECOR/LMRE, l'arbre et l'hélice en AISI 316L. Le LMD/LECO est fabriqué en finition industrielle, alimentaire ou sanitaire, et le LECOR/LMRE, en version industrielle ou en version alimentaire ou sanitaire. Tous assurent l'étanchéité de l'arbre par une garniture mécanique C/C/N.
Quel agitateur latéral utiliser en cave ?
Pour les assemblages, la fermentation, la gazéification au SO₂ et au CO₂ ou la répartition des sucres, l'agitateur œnologique LV se raccorde à la vanne à boule et passe d'une cuve à l'autre. Si vous préférez un agitateur fixe sur chaque cuve pour maintenir vins, liqueurs ou eaux-de-vie, la solution est le LMD/LECO avec bride DIN 2576.
Quel entretien nécessite un agitateur latéral ?
Contrôler régulièrement la garniture mécanique, qui assure l'étanchéité de la cuve, et les roulements, ainsi que le motoréducteur sur le LECOR/LMRE. Il convient de surveiller les fuites, les bruits et les vibrations. Le LMDS dispose de pièces interchangeables qui simplifient les réparations. Vous trouverez plus de détails dans notre article sur l'entretien des agitateurs industriels.
De quelles données InoxMIM a-t-elle besoin pour dimensionner un agitateur latéral ?
Le volume, le diamètre et la hauteur de la cuve et l'emplacement possible du piquage latéral ; le produit, avec sa viscosité, sa densité et ses solides en suspension ; l'objectif (mélanger, maintenir, homogénéiser les températures ou éviter les décantations) et la finition qu'exige votre secteur. Avec ces données, nous calculons la série, la puissance, l'hélice et l'inclinaison de montage.
Autres agitateurs et mélangeurs d'InoxMIM
Si votre produit est très visqueux, si la cuve n'admet pas de piquage latéral ou si vous devez émulsionner, un autre équipement vous conviendra peut-être mieux.
Agitateurs verticauxDissoudre et agiter des produits visqueux
Émulsionneurs et mélangeursÉmulsionner et disperser avec un fort cisaillement
Agitateur vertical VMD/VMRProduits visqueux de 2 000 à 15 000 L
Agitateur portable SB/SBR/SBNPetites cuves ouvertes
Mixeur en ligne EML/EMLTÉmulsionne et pompe dans la ligneTous les agitateurs industrielsVoir toute la gamme
Nous vous aidons à choisir votre agitateur latéral
Dites-nous quel produit vous agitez, le volume et les dimensions de la cuve, la viscosité et la présence éventuelle de solides en suspension, et nous vous recommanderons la série, la puissance et l'hélice adaptées.
