Pompes à lobes · Série FL55 à FL130
Pompe à lobes FL-PRL
Pompe à lobes en acier inoxydable AISI 316 pour le pompage de liquides visqueux dans l'industrie agroalimentaire, laitière, cosmétique et biotechnologique. Des débits jusqu'à 70 m³/h, des pressions jusqu'à 12 bar et des viscosités jusqu'à 100 000 cP, en huit versions.
- 70 m³/hDébit maximal
- 12 barPression maximale
- 100 000 cPViscosité maximale
- 90 / 165 °CTempérature standard / avec rotors spéciaux
- AISI 316Parties en contact avec le produit
- cSi/cSi/EPDMGarniture mécanique de série
- Parties en contact en AISI 316
- Joints EPDM
- Raccords DIN 11851
- Jusqu'à 165 °C avec rotors spéciaux
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
Qu'est-ce qu'une pompe à lobes et à quoi sert-elle ?
Une pompe à lobes est une pompe volumétrique dotée de deux rotors à lobes qui tournent en sens inverse dans le corps. Le produit entre dans l'espace entre les lobes et le carter et se déplace de l'aspiration vers le refoulement. Chaque tour déplace un volume fixe, si bien que le débit dépend surtout de la vitesse, et le produit avance en douceur : c'est pourquoi c'est la pompe de référence pour les liquides visqueux et les produits épais.
La série FL-PRL d'InoxMIM a les parties en contact en AISI 316 et des joints en EPDM. Elle atteint 70 m³/h, 12 bar et 100 000 cP, et fonctionne jusqu'à 90 °C de série ou jusqu'à 165 °C avec des rotors spéciaux. Elle est utilisée avec la crème, le caillé et le fromage, les sucres et les miels, les sauces, les pulpes et les jus, les moûts et les levures, les cosmétiques et les milieux de culture.
C'est la pompe qu'il vous faut si…
- Vous pompez des produits visqueux jusqu'à 100 000 cP : miel, glucose, lait concentré sucré, crèmes ou gels.
- Vous travaillez avec des produits laitiers comme la crème, le caillé ou le fromage.
- Il vous faut des pressions jusqu'à 12 bar ou des débits jusqu'à 70 m³/h.
- Le produit est chaud : jusqu'à 90 °C de série et 165 °C avec des rotors spéciaux.
Un autre équipement convient mieux si…
- C'est un liquide peu visqueux comme l'eau, le lait ou le vin et vous recherchez du débit : mieux vaut une pompe centrifuge.
- Vous devez doser de petits débits de chocolat ou de graisses : mieux vaut la pompe à engrenages FL-ENM, de 200 à 2 000 l/h.
- Il vous faut plus de 12 bar : mieux vaut la pompe à engrenages FL-ENC (14 bar) ou une pompe à cavité progressive.
- Vous déplacez de la vendange ou du raisin à la réception : mieux vaut la pompe à vendange FL-ERTV.
Applications par secteur
Produits cités dans le catalogue pour les pompes à lobes FL-PRL :
Industrie laitière
Crème, caillé, fromage, lait concentré et lait concentré sucré.
Alimentation et boissons
Sucre liquide, mélasse, glucose, miel, concentrés, pulpes, jus, sirops, sauces, moûts et maisches de brasserie.
Cosmétique et détergence
Crèmes, gels, lotions, extraits et détergents liquides, ainsi que colles, résines et solutions d'amidon.
Biotechnologie
Solutions nutritives, enzymes, milieux de culture et suspensions cellulaires.
Caractéristiques et avantages
Liquides visqueux
Viscosités jusqu'à 100 000 cP, des sirops et crèmes aux pâtes et colles.
Débit et pression
Jusqu'à 70 m³/h et jusqu'à 12 bar, selon la taille et la version.
Haute température
Jusqu'à 90 °C de série et 165 °C avec des rotors spéciaux ; chambres de réchauffage en option.
Acier inoxydable AISI 316
Parties en contact avec le produit en AISI 316 et joints en EPDM.
Garniture en carbure de silicium
Garniture mécanique cSi/cSi/EPDM de série ; double ou simple cT/cT/V en option.
Huit versions
Quatre tailles (FL55, FL75, FL100 et FL130), chacune en une version à plus forte pression et une autre à plus grand débit par tour.
Modèles de la série
Le débit d'une pompe à lobes dépend de la vitesse : choisissez la taille en fonction du volume par tour et de la pression dont vous avez besoin.
| Modèle | Raccordement | Débit par tour | Pression max. |
|---|---|---|---|
| FL55SPRL | DN25 | 0,106 l/tr | 9 bar |
| FL55LPRL | DN40 | 0,152 l/tr | 6 bar |
| FL75SPRL | DN40/50 | 0,283 l/tr | 12 bar |
| FL75LPRL | DN50 | 0,389 l/tr | 8 bar |
| FL100SPRL | DN50/65 | 0,690 l/tr | 12 bar |
| FL100LPRL | DN80 | 1,070 l/tr | 8 bar |
| FL130SPRL | DN80 | 1,80 l/tr | 12 bar |
| FL130PRL | DN100 | 2,54 l/tr | 8 bar |
Données du catalogue FLUIDMIM. Débit théorique (l/h) = litres par tour × tr/min × 60. Raccords DIN 11851 de série ; les dimensions complètes figurent dans la fiche technique.
Données techniques
Matériaux
Parties en contact avec le produit
Acier inoxydable AISI 316
Joints
EPDM
Hydraulique
Principe
À lobes, volumétrique
Débit maximal
70 m³/h
Pression maximale
12 bar
Viscosité maximale
100 000 cP
Température
Standard
Jusqu'à 90 °C
Avec rotors spéciaux
Jusqu'à 165 °C
Garniture mécanique
De série
cSi/cSi/EPDM
En option

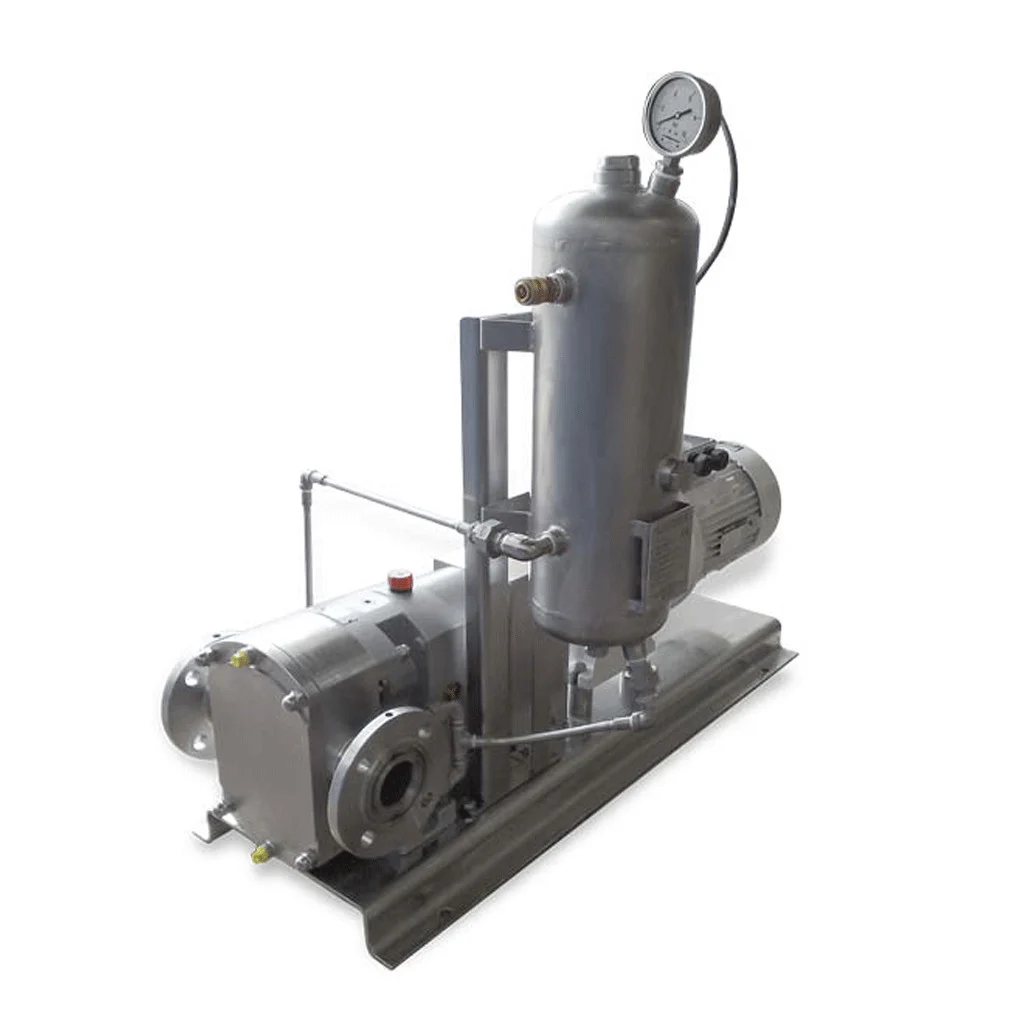

Double ou simple cT/cT/V, refroidissement par thermosiphon
Entraînement et raccordements
Entraînement
Motoréducteur, motovariateur ou variateur de fréquence (en option)
Raccordements de série
DIN 11851
Autres raccordements
Clamp, bride, SMS, etc.
Options et personnalisation
By-pass de sécurité
Protège la pompe et l'installation si le refoulement se ferme.
Garniture mécanique
Double ou simple cT/cT/V, et refroidissement de la garniture par thermosiphon.
Chambres de réchauffage
Pour maintenir le produit chaud à l'intérieur de la pompe.
Entraînement
Motoréducteur, motovariateur ou variateur de fréquence pour régler le débit.
Trémie d'alimentation
Pour les produits très denses qui ne s'écoulent pas seuls vers l'aspiration.
Raccordements et montage
Clamp, bride ou SMS, entre autres ; montage sur socle ou sur chariot.
Autres pompes volumétriques
Pompe à engrenage externe FL-ENCEngrenages externes pour hautes pressions : jusqu'à 15 m³/h et 14 bar.
Questions fréquentes sur la pompe à lobes FL-PRL
Comment fonctionne une pompe à lobes ?
Grâce à deux rotors à lobes qui tournent en sens inverse dans le corps. Le produit est emprisonné entre les lobes et le carter et se déplace de l'aspiration vers le refoulement. Chaque tour déplace un volume fixe, si bien que le débit dépend de la vitesse de rotation.
Quelle viscosité peut-elle pomper ?
Jusqu'à 100 000 cP. C'est pourquoi elle est utilisée avec des produits comme le miel, le glucose, le lait concentré sucré, la mayonnaise, les crèmes cosmétiques, les colles ou les résines.
Quel modèle me faut-il ?
Cela dépend du débit et de la pression. Chaque taille existe en une version à plus forte pression et une autre à plus grand volume par tour : par exemple, la FL75SPRL déplace 0,283 l par tour à 12 bar et la FL75LPRL, 0,389 l à 8 bar. Indiquez-nous le débit, la pression et la viscosité et nous vous proposerons la taille et la vitesse.
Quelle température est admissible ?
Jusqu'à 90 °C avec les rotors standard et jusqu'à 165 °C avec des rotors spéciaux. Pour les produits qui doivent rester chauds, il existe des chambres de réchauffage, et la garniture mécanique peut être refroidie par thermosiphon.
À quoi sert le by-pass de sécurité ?
À protéger la pompe et la tuyauterie. Dans une pompe volumétrique, si le refoulement se ferme, la pression monte sans limite ; le by-pass renvoie le produit vers l'aspiration lorsque la pression de tarage est atteinte.
Le fonctionnement à sec est-il possible ?
C'est déconseillé. La garniture mécanique a besoin du produit pour être lubrifiée et refroidie ; à sec, elle chauffe et s'abîme. Si l'aspiration risque de manquer de produit, il est conseillé d'installer un système qui arrête la pompe.
Demandez un devis pour la pompe à lobes FL-PRL
Équipement : Pompe à lobes FL-PRL
Dites-nous quel produit vous pompez, le débit, la pression, la viscosité et la température, et s'il contient des morceaux ou des solides. Avec ces données, nous vous indiquons la taille, la version et l'entraînement.
