Pompes à turbine flexible · Série FLM20RF à FLM80RF
Pompe à turbine flexible FL-RF
Pompe à turbine flexible auto-amorçante et réversible en acier inoxydable AISI 304 pour transférer du vin, des produits laitiers et des huiles, mais aussi des produits visqueux et des liquides contenant des particules solides ou des gaz. Cinq tailles, de 1 620 à 43 800 l/h, avec moteur direct, motoréducteur ou motovariateur.
- 43,8 m³/hDébit maximal (FLM80RF)
- 32 m CEHauteur maximale (FLM20RF)
- 0,3–3,4 kWPuissance moteur
- AISI 304Corps ; AISI 316 en option
- 6 élastomèresMatériaux de turbine au choix
- RéversibleAuto-amorçante, dans les deux sens
- Auto-amorçante et réversible
- Acier inoxydable AISI 304 (AISI 316 en option)
- Finition industrielle ou alimentaire
- Versions en courant continu 12-24 V
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
Qu'est-ce qu'une pompe à turbine flexible et à quoi sert-elle ?

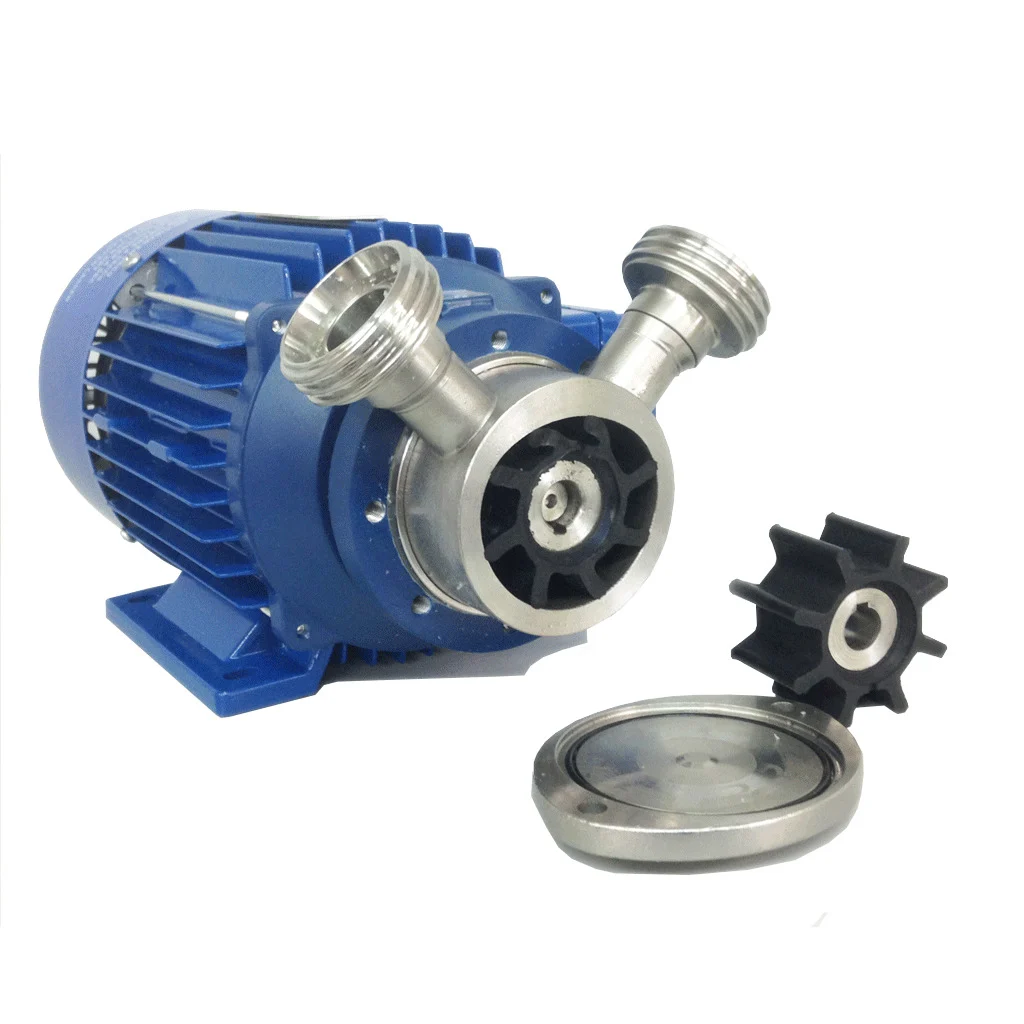

Une pompe à turbine flexible est une pompe volumétrique dotée d'une turbine à palettes en caoutchouc qui tourne dans un corps excentré. En passant par la zone la plus étroite, les palettes se plient et réduisent le volume qui les sépare : elles poussent ainsi le produit vers le refoulement et, en reprenant leur forme, aspirent de l'autre côté. Le résultat est une pompe auto-amorçante, qui fonctionne dans les deux sens et traite en douceur les produits visqueux ou contenant des morceaux.
La série FL-RF d'InoxMIM (FLM-RF dans le catalogue) compte cinq tailles, de la FLM20RF à la FLM80RF, en acier inoxydable AISI 304 ou, sur demande, AISI 316. La turbine est fabriquée en six élastomères différents (nitrile, EPDM, silicone, polyuréthane, caoutchouc naturel ou néoprène) pour l'adapter au produit : vin, produits laitiers, huiles, cosmétiques, confitures, sirops ou boissons gazeuses.
C'est la pompe qu'il vous faut si…
- Vous transférez du vin, des produits laitiers ou des huiles et avez besoin d'une pompe qui s'amorce seule.
- Vous pompez des produits à viscosité élevée, comme des cosmétiques, des confitures ou des sirops.
- Le liquide contient des particules solides ou des gaz, comme les boissons gazeuses.
- Vous voulez remplir et vider avec la même pompe, ou il vous faut un équipement portable avec moteur 12-24 V.
Un autre équipement convient mieux si…
- Ce sont des fluides propres et vous recherchez plus de hauteur, jusqu'à 55 m CE : mieux vaut la pompe à anneau liquide FL-AL.
- Le produit est très visqueux, jusqu'à 100 000 cP, ou travaille à chaud : mieux vaut la pompe à lobes FL-PRL.
- Il faut déplacer de la vendange, des pâtes ou des produits avec de gros solides : mieux vaut une pompe à cavité progressive ou péristaltique.
- Il vous faut de grands débits de liquides peu visqueux avec le produit en charge : mieux vaut une pompe centrifuge.
Applications par secteur
Produits cités dans le catalogue pour les pompes à turbine flexible FL-RF :
Œnologie
Transfert de vin entre cuves, avec l'avantage d'une pompe qui s'amorce seule et dont on inverse le sens.
Industrie laitière
Transfert de produits laitiers, avec une turbine dans l'élastomère adapté au produit.
Alimentation et boissons
Huiles, confitures, sirops et boissons gazeuses, ou liquides contenant des particules solides.
Cosmétique
Produits cosmétiques à viscosité élevée, qu'il convient de pomper en douceur.
Caractéristiques et avantages
Auto-amorçante
Elle s'amorce d'elle-même, sans qu'il faille remplir la conduite d'aspiration avant le démarrage.
Réversible
Elle fonctionne dans les deux sens de marche : la même pompe sert au chargement et au déchargement.
Six élastomères de turbine
Nitrile, EPDM, silicone, polyuréthane, caoutchouc naturel ou néoprène, selon le produit pompé.
Produits difficiles
Accepte les produits à viscosité élevée et les liquides contenant des particules solides ou des gaz.
Trois types d'entraînement
Moteur direct, motoréducteur ou motovariateur, et versions en courant continu 12-24 V.
Cinq tailles
De la FLM20RF, de 1 620 l/h, à la FLM80RF, de 43 800 l/h, avec des raccordements de DN 25 à DN 80.
Modèles de la série et débits de service
Débits selon le tableau des conditions de service du catalogue. Le débit diminue quand la hauteur augmente ; le tableau complet figure dans la fiche technique.
| Modèle | Moteur | Vitesse | Débit max. (0 m CE) | Hauteur max. du tableau | DN |
|---|---|---|---|---|---|
| FLM20RF | 0,3–0,56 kW | 900–1 400 tr/min | 1 620 l/h | 32 m CE | DN 25 |
| FLM32RF | 0,37–0,75 kW | 700–1 400 tr/min | 5 760 l/h | 30 m CE | DN 32 |
| FLM40RF | 1,35–1,87 kW | 900–1 400 tr/min | 10 000 l/h | 27 m CE | DN 40 |
| FLM60RF | 1,1–1,87 kW | 470–900 tr/min | 22 500 l/h | 16 m CE* | DN 65 |
| FLM80RF | 3,4 kW | 470–600 tr/min | 43 800 l/h | 16 m CE* | DN 80 |
Valeurs du catalogue FLUIDMIM avec le moteur le plus rapide de chaque modèle. (*) Pour la FLM60RF et la FLM80RF, le tableau s'arrête à 16 m CE, où elles débitent encore 3 000 et 16 000 l/h. Moteurs MF (monophasé), TF (triphasé), TF à deux vitesses et cc 12-24 V selon le modèle.
Données techniques
Matériaux
Corps
Acier inoxydable AISI 304 ; AISI 316 en option
Roue
Nitrile, EPDM, silicone, polyuréthane, caoutchouc naturel ou néoprène
Joints
NBR
Hydraulique
Principe
Turbine flexible, auto-amorçante et réversible
Débit maximal
43 800 l/h (FLM80RF)
Hauteur maximale
32 m CE (FLM20RF à 1 400 tr/min)
Garniture mécanique
De série
I/G/N
En option
V/V/M ou W/W/V
Entraînement
Type
Moteur direct, motoréducteur ou motovariateur
Puissance
0,3 à 3,4 kW
Alimentation
Monophasée, triphasée, triphasée à deux vitesses ou courant continu 12-24 V, selon le modèle
Raccordements et finition
Raccordements de série
GAS
Raccordements spéciaux
DIN 11851, RJT, MACON, SMS, Clamp, etc.
Niveau de finition
Industriel ou alimentaire
Options et personnalisation
Pompe en AISI 316
Corps en acier inoxydable AISI 316 au lieu de l'AISI 304 de série.
Chariot
Chariot en fer ou en acier inoxydable pour déplacer la pompe dans la cave ou l'usine.
Armoire électrique
Armoire avec marche/arrêt, 10 m de câble et fiche.
Raccordements spéciaux
DIN 11851, RJT, MACON, SMS ou Clamp, entre autres, au lieu des raccords GAS.
Garniture mécanique
V/V/M ou W/W/V en alternative à la garniture I/G/N de série.
Arbre libre et by-pass
Pompe à arbre libre à accoupler à votre propre entraînement, et by-pass.
Autres pompes industrielles
Questions fréquentes sur la pompe à turbine flexible FL-RF
Comment fonctionne une pompe à turbine flexible ?
Grâce à une turbine à palettes en caoutchouc qui tourne dans un corps excentré. Les palettes se plient en passant par la zone étroite et poussent le produit vers la sortie ; en reprenant leur forme, elles créent une dépression et aspirent. C'est pourquoi elle est auto-amorçante et peut fonctionner dans les deux sens.
Quel débit fournit chaque modèle ?
À 0 m CE, la FLM20RF fournit jusqu'à 1 620 l/h ; la FLM32RF, 5 760 l/h ; la FLM40RF, 10 000 l/h ; la FLM60RF, 22 500 l/h, et la FLM80RF, 43 800 l/h. Le débit diminue quand la hauteur augmente : la FLM20RF à 1 400 tr/min atteint 32 m CE.
Quel élastomère de turbine dois-je choisir ?
Celui qui est compatible avec votre produit et sa température. Il existe des turbines en nitrile, EPDM, silicone, polyuréthane, caoutchouc naturel et néoprène ; le nitrile, par exemple, s'emploie couramment avec les huiles et les graisses. Indiquez-nous le produit et nous vous recommanderons l'élastomère.
Peut-elle pomper des produits visqueux ou contenant des particules ?
Oui. Le catalogue l'indique pour les produits à viscosité élevée, comme les cosmétiques, les confitures et les sirops, et pour les liquides contenant des particules solides ou des gaz, comme les boissons gazeuses.
Existe-t-il des versions 12 ou 24 V ?
Oui. La FLM20RF est proposée avec un moteur à courant continu 12-24 V (0,3 kW) et la FLM32RF, avec un moteur 24 V (0,5 kW), pour les utiliser là où il n'y a pas de réseau électrique.
Le fonctionnement à sec est-il possible ?
C'est déconseillé. La turbine en caoutchouc est lubrifiée et refroidie par le produit lui-même ; si elle tourne à sec, elle chauffe et s'use rapidement. C'est la pièce d'usure de la pompe et il est conseillé d'avoir une turbine de rechange.
Demandez un devis pour la pompe à turbine flexible FL-RF
Équipement : Pompe à turbine flexible FL-RF
Dites-nous quel produit vous pompez, le débit, la hauteur ou la pression, la température, la viscosité et s'il contient des particules ou des gaz. Avec ces données, nous vous indiquons la taille, l'élastomère de la turbine et l'entraînement.
