Gamme FluidMIM
Pompe péristaltique industrielle
Trois modèles de pompe péristaltique dans lesquels le produit ne touche que le tube : sans garniture mécanique, réversibles, auto-amorçantes et capables de fonctionner à sec. De la FL-PH en fonte pour les boues et les produits chimiques aux FL-PT en acier inoxydable pour le vin et l'agroalimentaire, jusqu'à 52 000 L/h.
- 3 modèlesFonte, inox et avec trémie
- 52 000 L/hDébit maximal (FL-PT)
- 8 barPression maximale (FL-PH)
- -0,7 barPression d'auto-amorçage
- AISI 304L / GG-25Corps de la pompe
- Caoutchouc naturel FDATube de série
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou téléchargez le catalogue FLUIDMIM (PDF)
Modèles de pompes péristaltiques InoxMIM
Une pompe en fonte pour les produits industriels et abrasifs, et deux en acier inoxydable pour le vin et l'agroalimentaire : l'une se raccorde à une tuyauterie et l'autre reçoit le produit dans une trémie. Chaque fiche renvoie à la page du modèle.
Fonte
FL-PH
Pour les boues, les vases, les carbonates et les suspensions abrasives, ainsi que pour les teintures, colles, résines ou peintures. Le produit ne touche que le tube et la pompe peut fonctionner à sec.
- 3 000 L/hDébit max.
- 8 barPression max.
- GG-25Corps
Voir la fiche de la FL-PH →
Inox

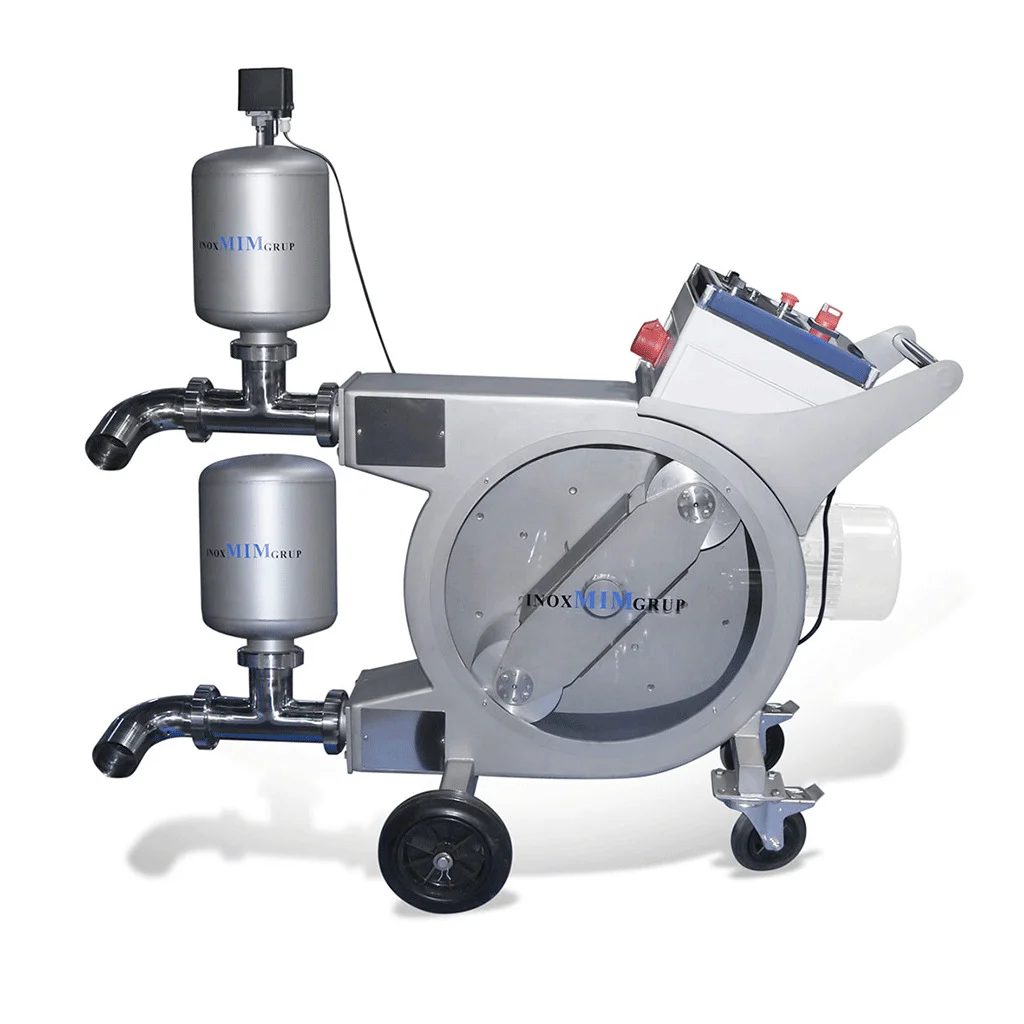

FL-PT
Transfert par tuyauterie de vin, de moût, de lait, d'huile ou de jus sans battre ni cisailler le produit, avec amortisseurs de pulsations à l'aspiration et au refoulement.
- 7 000–52 000 L/hDébit
- 3 barPression max.
- AISI 304LCorps
Voir la fiche de la FL-PT →
Avec trémie
FL-PT avec trémie
Pour déverser du raisin entier, foulé ou écrasé, des tomates ou des salades de fruits et les transférer sans les abîmer. Elle est équipée d'une trémie de réception des solides et d'une armoire de commande.
- 7 000–52 000 L/hDébit
- TrémieRéception des solides
- 3 barPression max.
Voir la fiche de la FL-PT avec trémie →
Comparatif des pompes péristaltiques
Les données de base de chaque modèle. Les deux critères clés sont le produit (industriel ou alimentaire) et la façon dont il arrive à la pompe : par tuyauterie ou déversé dans une trémie.
| Modèle | Corps | Débit | Pression max. | Alimentation | Usage courant |
|---|---|---|---|---|---|
| FL-PH | Fonte grise GG-25 | Jusqu'à 3 000 L/h | 8 bar | Par tuyauterie | Boues, suspensions abrasives et produits chimiques |
| FL-PT | AISI 304L | 7 000–52 000 L/h | 3 bar | Par tuyauterie, avec amortisseurs de pulsations | Vin, moût, lait, huile et jus |
| FL-PT avec trémie | AISI 304L | 7 000–52 000 L/h | 3 bar | Trémie de réception de solides | Raisin entier ou foulé, tomates et fruits |
Valeurs maximales selon le catalogue FLUIDMIM. Les trois modèles sont réversibles, auto-amorçants (-0,7 bar) et acceptent le fonctionnement à sec. Les tailles, les puissances et les options figurent dans chaque fiche.
Quelle pompe péristaltique vous faut-il ?
Choisissez la situation qui ressemble le plus à la vôtre et nous vous orientons vers le modèle adapté.
Vous déplacez des teintures, colles, résines ou peintures et ne voulez pas qu'elles touchent des pièces mécaniques
FL-PH
Vous travaillez avec plusieurs produits et voulez inverser le sens de rotation pour vider les tuyaux sans mélanges
FL-PT
Vous recevez du raisin entier ou des tomates et voulez les déverser dans une trémie
FL-PT avec trémie
Vous recevez du raisin éraflé ou de la pâte de raisin et il vous faut jusqu'à 6 bar
Cavité progressive
Comment fonctionne une pompe péristaltique
Dans une pompe péristaltique, le produit circule à l'intérieur d'un tube élastique. Des galets le compriment de l'extérieur et, en tournant, poussent le produit vers la sortie ; en reprenant sa forme, le tube aspire davantage de produit. Le fluide ne touche que le tube : il n'y a ni garniture mécanique ni pièces mécaniques en contact avec lui.
C'est pourquoi elle accepte les produits abrasifs, chargés de solides ou délicats, peut fonctionner à sec et inverse le sens de rotation sans problème. Le passage des galets donne un débit pulsé, que l'on lisse avec des amortisseurs de pulsations, et le tube est la pièce d'usure. Nous l'expliquons en détail dans qu'est-ce qu'une pompe péristaltique.
Sans contact avec des parties mécaniques
Le produit ne touche que le tube : aucune contamination par la pompe ni garniture mécanique susceptible de fuir.
Réversibles et auto-amorçantes
Elles aspirent à -0,7 bar et inversent le sens de rotation pour vider les lignes ou changer de produit sans mélanges ni pertes.
Elles acceptent le fonctionnement à sec
Elles ne souffrent pas si la ligne ou la trémie se retrouve sans produit, car aucune pièce ne s'abîme en tournant à vide.
Pompage en douceur
Elles ne battent ni ne cisaillent le produit : elles conviennent donc au vin, au raisin entier ou aux semi-solides.
Pour abrasifs et solides
La FL-PH pompe des boues, des vases, des carbonates ou des suspensions abrasives ; l'usure se concentre sur le tube.
Entretien simple
Le tube est la pièce d'usure ; le réglage des galets et le montage simple facilitent son remplacement et les contrôles.
Applications des pompes péristaltiques dans l'industrie
Où travaillent les pompes péristaltiques d'InoxMIM : de la cave et de l'usine agroalimentaire à la station d'épuration.

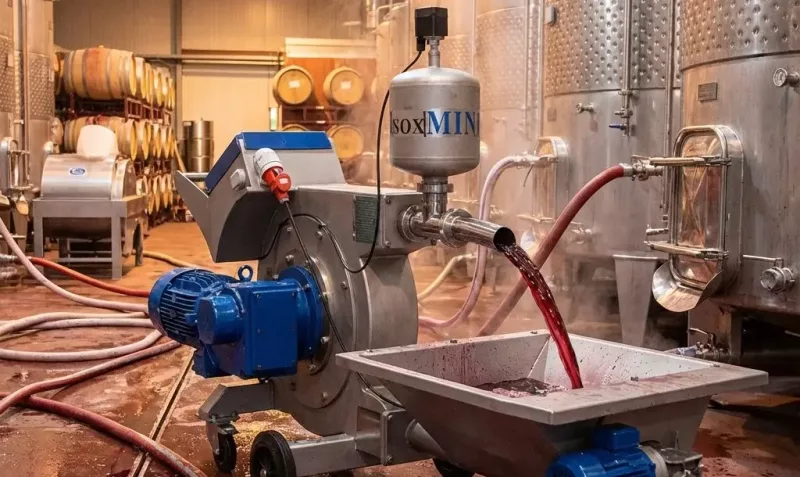

Caves et agroalimentaire
Transfert de vin, de moût, de jus, d'huile ou de lait, ainsi que de raisin entier, de tomate broyée ou de purées de fruits, sans aérer ni émulsionner. La rotation réversible permet de remplir, de vider ou de recirculer.

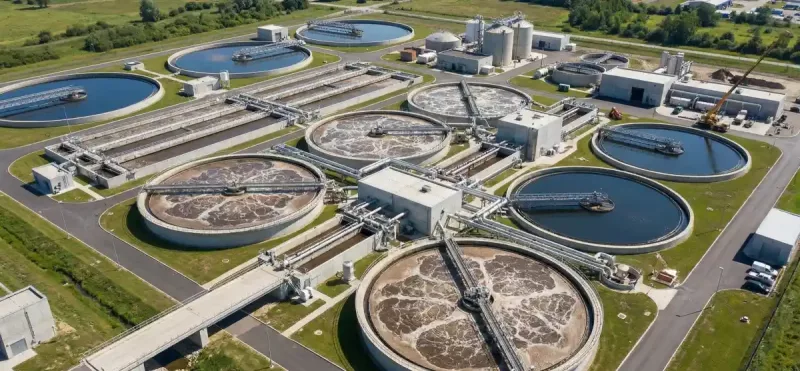

Chimie et traitement de l'eau
Boues, vases, suspensions, carbonates ou réactifs, même avec des particules abrasives, dans les stations d'épuration, les usines chimiques ou les papeteries. Sans garniture mécanique, il n'y a pas de fuites vers l'environnement.
Questions fréquentes sur les pompes péristaltiques industrielles
Quelle différence entre une pompe péristaltique et une pompe centrifuge ?
La péristaltique est volumétrique : auto-amorçante, réversible, capable de fonctionner à sec et de déplacer des produits visqueux, abrasifs ou chargés de solides sans qu'ils touchent des pièces mécaniques. La centrifuge est plus simple et fournit plus de débit avec des liquides propres et peu visqueux, mais elle doit travailler en charge et avec du produit. Vous trouverez plus de détails dans pompe volumétrique ou centrifuge.
Comment choisir la pompe péristaltique adaptée ?
Selon le produit et la façon dont il arrive. Pour les boues, les produits chimiques ou les suspensions abrasives, et jusqu'à 8 bar, la FL-PH. Pour le vin et l'agroalimentaire par tuyauterie, la FL-PT. Si le produit est déversé entier, comme le raisin ou la tomate, la FL-PT avec trémie.
Les pompes péristaltiques conviennent-elles aux produits alimentaires ?
Oui. Les trois modèles sont équipés de série d'un tube en caoutchouc naturel certifié FDA, et le produit ne touche aucune autre pièce. Pour la cave et l'agroalimentaire, les FL-PT ont le corps en acier inoxydable AISI 304L ; la FL-PH, en fonte grise, est surtout conçue pour les produits industriels.
Quand une péristaltique est-elle préférable à une pompe hélicoïdale ?
Lorsque la pompe peut se retrouver sans produit, lorsqu'il faut inverser le sens de rotation pour vider les tuyaux ou alterner les produits, lorsque le produit est abrasif ou lorsque l'on déverse du raisin entier. S'il vous faut plus de pression, par exemple jusqu'à 24 bar pour le transfert de vin, mieux vaut une pompe à cavité progressive.
Quelle est la pièce d'usure d'une pompe péristaltique ?
Le tube. C'est la seule pièce qui touche le produit et on le remplace lorsqu'il perd son élasticité. Comme il n'y a ni garniture mécanique ni pièces en contact, le reste de la pompe s'use à peine. Il est conseillé de nettoyer le tube, et la trémie le cas échéant, à la fin de chaque journée, et de contrôler le réglage des galets.
Peut-on régler le débit et automatiser la pompe ?
Oui. Le débit dépend de la vitesse des galets ; il se règle donc avec un variateur de fréquence. Les pompes acceptent en outre des sondes de niveau ou de température, un pressostat et une armoire de commande avec télécommande, pour les piloter depuis le procédé.
Proposez-vous des conseils pour choisir la pompe ?
Oui. Le bureau d'études d'InoxMIM vous aide à choisir le modèle, la taille et le matériau du tube en fonction de votre produit, du débit, de la pression, de la température et de la façon dont le produit arrive à la pompe.
Autres pompes industrielles d'InoxMIM
S'il vous faut plus de pression, doser un produit visqueux ou déplacer un liquide propre à grand débit, une autre technologie de pompage vous conviendra peut-être mieux.
Pompes à cavité progressiveVendange et transfert sous pression
Pompes à lobesLiquides visqueux, pompage en douceur
Pompes à engrenagesHuiles, graisses et mélasses
Pompes centrifugesLiquides propres, grand débit
Turbine flexibleVin, produits laitiers et huiles
Roue hélicoïdaleProduits avec solides entiers
Anneau liquideAuto-amorçante et réversible
Toutes les pompes industriellesVoir toute la gamme
Nous vous aidons à choisir votre pompe péristaltique
Dites-nous quel produit vous déplacez, s'il arrive par tuyauterie ou s'il est déversé dans une trémie, le débit, la pression et la température, et nous vous recommanderons le modèle et le tube adaptés.
