Pompe à anneau liquide FL-AL
Pompe à anneau liquide auto-amorçante et réversible en acier inoxydable AISI 316 pour transférer des fluides propres sans particules solides : vin, moût, huile, lait, petit-lait, solvants ou détergents. Neuf versions, de DN 20 à DN 80, avec des moteurs à courant continu, monophasés ou triphasés.
- 55 m CEHauteur manométrique maximale (FL80AL)
- 54 m³/hDébit maximal approximatif (FL80AL)
- 0,22–15 kWPuissance du moteur
- AISI 316Parties en contact avec le fluide
- DN 20–DN 80Raccords DIN 11851
- RéversibleAuto-amorçante et dans les deux sens
- Parties en contact en AISI 316
- Garniture hygiénique
- Raccords DIN 11851
- Finition industrielle ou alimentaire
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
Qu'est-ce qu'une pompe à anneau liquide et à quoi sert-elle ?
Une pompe à anneau liquide possède une roue à aubes qui, en tournant dans le corps, entraîne le liquide lui-même et forme avec lui un anneau qui rend étanches les chambres entre les aubes. Ces chambres aspirent et refoulent aussi bien du liquide que de l'air, si bien que la pompe s'amorce seule : elle vide la conduite d'aspiration sans qu'il faille la remplir au préalable. De plus, en inversant le sens de rotation du moteur, elle pompe dans le sens inverse.
C'est pourquoi elle est utilisée pour charger et décharger des cuves, des citernes et des fûts de liquides propres, surtout dans les caves, les moulins à huile, les laiteries et les usines chimiques. La série FL-AL d'InoxMIM a les parties en contact en AISI 316, une garniture hygiénique et des raccords DIN 11851. Elle va de la FL20AL (DN 20), qui peut être équipée d'un moteur à courant continu, à la FL80AL (DN 80, 15 kW), qui atteint 55 m CE et environ 54 m³/h.
C'est la pompe qu'il vous faut si…
- Vous transférez du vin, du moût, du vinaigre, de l'huile, du lait ou du petit-lait, ou des produits chimiques comme des acides, des solvants, des détergents ou des encres.
- Vous devez aspirer depuis un niveau inférieur ou vider des tuyaux et des conduites contenant de l'air.
- Vous voulez remplir et vider avec la même pompe, en changeant seulement le sens de rotation.
- Vous devez travailler sans réseau triphasé : il existe des versions avec moteur monophasé ou à courant continu.
Un autre équipement convient mieux si…
- Le produit contient des particules solides en suspension (pulpe, pellicules, morceaux) : mieux vaut une pompe à turbine flexible FL-RF ou la pompe centrifuge à roue hélicoïdale FL-CH.
- C'est un produit visqueux (crèmes, sirops, miels) : mieux vaut une pompe à lobes FL-PRL.
- Vous recherchez une pompe auto-amorçante de conception sanitaire pour des produits laitiers ou des boissons en ligne de process : mieux vaut l'auto-amorçante FL80CAI.
- Vous avez besoin de plus de 55 m³/h avec le produit en charge : mieux vaut une pompe centrifuge.
Applications par secteur
Secteurs dans lesquels le catalogue situe les pompes à anneau liquide FL-AL :
Œnologie
Transfert de vin et de moût entre cuves, chargement de citernes et vidange de tuyaux.
Huile et vinaigre
Transfert d'huile dans le secteur oléicole et de vinaigre entre cuves.
Industrie laitière
Transfert de lait et de petit-lait, avec parties en contact en AISI 316 et garniture hygiénique.
Industrie chimique
Acides, solvants, détergents et encres, avec joints en Viton (FKM) lorsque le produit l'exige.
Caractéristiques et avantages
Auto-amorçante
Elle aspire de l'air et du liquide en même temps, elle s'amorce donc seule et vide la conduite d'aspiration.
Réversible
Elle pompe dans les deux sens en inversant la rotation du moteur : la même pompe remplit et vide.
Acier inoxydable AISI 316
Toutes les parties en contact avec le fluide sont en AISI 316, avec des joints en NBR de série.
Garniture hygiénique
Garniture mécanique C/C/N de série, ou S/S/V en option pour les produits plus exigeants.
Des moteurs pour chaque installation
Courant continu, monophasés ou triphasés, de 0,22 à 15 kW.
Neuf versions
De la FL20ALH à la FL80AL, avec des raccords de DN 20 à DN 80 pour adapter le débit à chaque usage.

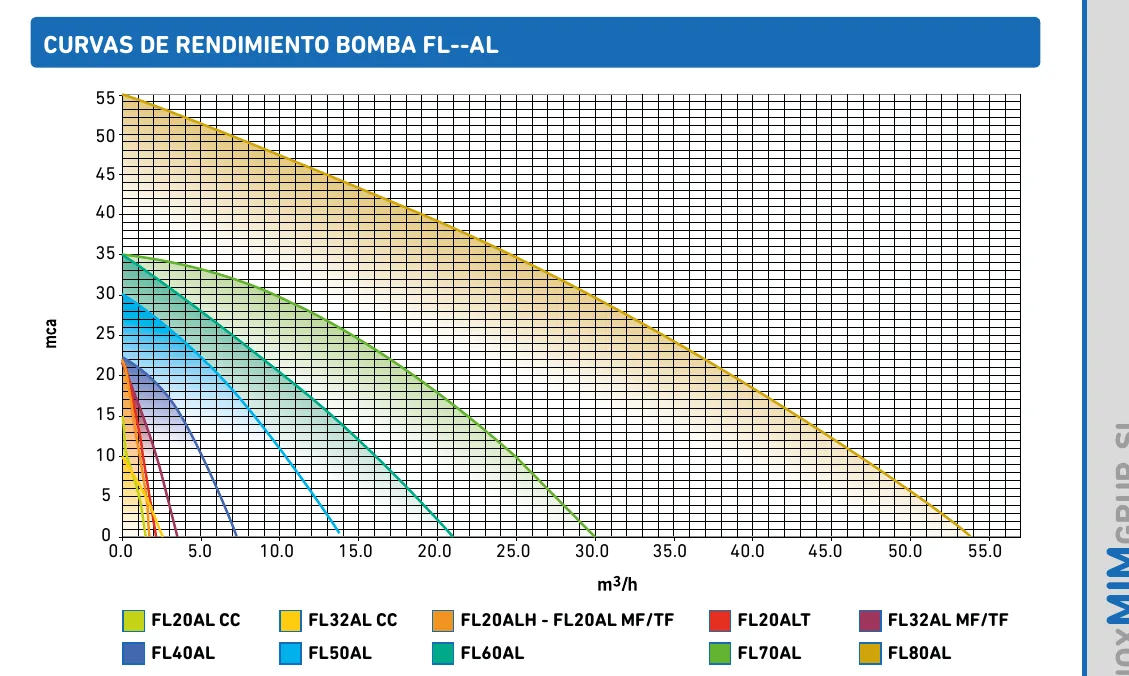

Modèles de la série et courbes de performance
Choisissez la taille selon le raccord et le point de fonctionnement des courbes. CC : courant continu · MF : monophasé · TF : triphasé.
| Modèle | Raccord DIN 11851 | Moteur | Longueur totale (L) |
|---|---|---|---|
| FL20ALH | DN 20 | MF | 251 mm |
| FL20AL | DN 20 | CC · MF/TF | 295 mm (CC) · 251 mm (MF/TF) |
| FL32AL | DN 32 | CC · MF/TF | 360 mm (CC) · 336 mm (MF/TF) |
| FL40AL | DN 40 | CC · MF/TF | 500 mm (CC) · 360 mm (MF/TF) |
| FL50AL | DN 50 | CC · MF/TF | 447 mm (CC) · 440 mm (MF/TF) |
| FL60AL | DN 50 | TF | 490 mm |
| FL70AL | DN 65 | TF 5,5 kW · TF 7,5 kW | 690 mm (5,5 kW) · 790 mm (7,5 kW) |
| FL80AL | DN 80 | TF 15 kW | 1 002 mm |
Dimensions selon le catalogue FLUIDMIM ; les autres cotes figurent aux p. 38-39. La version FL20ALT apparaît dans les courbes : consultez-nous pour ses dimensions. Le débit et la hauteur de chaque modèle se lisent sur les courbes (50 Hz).
Données techniques
Matériaux
Parties en contact avec le fluide
Acier inoxydable AISI 316
Joints
NBR de série ; Viton (FKM) en option
Hydraulique
Principe
Anneau liquide, auto-amorçante et réversible
Hauteur manométrique maximale
55 m CE (FL80AL)
Débit maximal
Environ 54 m³/h (FL80AL)
Fluides
Propres, sans particules solides en suspension
Fermeture
Type
Garniture hygiénique
Garniture mécanique
C/C/N de série ; S/S/V en option
Moteur
Puissance
0,22 à 15 kW
Versions
Courant continu (12 V / 24 V), monophasé ou triphasé selon le modèle
Raccordements et finition
Raccordements de série
DIN 11851, de DN 20 à DN 80
Autres raccordements
GAS, SMS, RJT, MACON, etc.
Niveau de finition
Industriel ou alimentaire
Options et personnalisation
Raccordements
DIN 11851 de série ; également GAS, SMS, RJT ou MACON, entre autres.
Armoire de commande
Armoires de commande pour le pilotage de la pompe, selon l'installation.
Garniture mécanique S/S/V
Alternative à la garniture C/C/N de série pour les produits plus exigeants.
Joints en Viton
À la place des joints en NBR, lorsque le produit ou la température l'exigent.
Chariot ou bâti
Montage sur chariot pour la déplacer dans la cave ou l'installation, ou sur bâti fixe.
Autres pompes auto-amorçantes
Questions fréquentes sur la pompe à anneau liquide FL-AL
Comment fonctionne une pompe à anneau liquide ?
Grâce à une roue à aubes qui tourne dans le corps et entraîne le liquide, lequel forme un anneau contre la paroi. Cet anneau ferme les chambres entre les aubes, qui aspirent et refoulent du liquide et de l'air en même temps. C'est pourquoi la pompe est auto-amorçante et peut vider la conduite d'aspiration sans amorçage préalable.
Quel débit et quelle hauteur fournit la FL-AL ?
Cela dépend de la taille. La FL80AL, avec un moteur de 15 kW et un raccord DN 80, atteint 55 m CE et environ 54 m³/h ; les petits modèles, en DN 20 et DN 32, travaillent avec des débits de quelques m³/h. Le point de fonctionnement de chaque modèle se lit sur les courbes du catalogue.
Peut-elle pomper des liquides contenant des particules ?
Non. Les FL-AL sont conçues pour des fluides propres, sans particules solides en suspension. Pour les produits contenant de la pulpe, des pellicules ou des morceaux, mieux vaut une pompe à turbine flexible FL-RF ou la pompe centrifuge à roue hélicoïdale FL-CH.
Existe-t-il des versions avec moteur à courant continu ?
Oui. Les modèles FL20AL à FL50AL peuvent être équipés d'un moteur à courant continu (12 V ou 24 V), utile là où il n'y a pas de réseau électrique. Il existe aussi des versions avec moteur monophasé ou triphasé.
À quoi sert la réversibilité ?
À travailler dans les deux sens avec la même pompe : il suffit d'inverser le sens de rotation du moteur pour passer du remplissage à la vidange d'une cuve ou d'une citerne, sans changer les tuyaux de côté.
Le fonctionnement à sec est-il possible ?
Non. Elle a besoin de liquide dans le corps pour former l'anneau et pour refroidir la garniture mécanique. Avant le premier démarrage, il faut remplir le corps de liquide ; ensuite, la pompe s'amorce seule.
Demandez un devis pour la pompe à anneau liquide FL-AL
Équipement : Pompe à anneau liquide FL-AL
Dites-nous quel liquide vous transférez, le débit, la hauteur manométrique ou la pression, la hauteur d'aspiration, la température et l'alimentation électrique disponible (courant continu, monophasé ou triphasé). Avec ces données, nous vous indiquons le modèle et le moteur.
