Pompes à cavité progressive · Série FL15EF · FL30EF · FL40EF
Pompe à stator flottant FL-EF
Pompe à stator flottant compacte, à cavité progressive, pour les fluides qui exigent un transfert en douceur : vins, moûts, huiles, jus et conserves. Quatre tailles, de 0,25 à 2,2 kW, avec des parties en contact en AISI 316 et des débits jusqu'à 8 m³/h.
- 8 m³/hDébit maximal (FL40EFB)
- 50 m CEHauteur manométrique maximale
- 0,25–2,2 kWPuissance du moteur
- AISI 316Parties en contact avec le produit
- NitrileStator et joints
- 1"–2" GASRaccordements de série
- Parties en contact en AISI 316
- Stator et joints en nitrile
- Finition alimentaire ou industrielle
- Garniture mécanique C/C/N
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe à stator flottant FL-EF ?
Les pompes hélicoïdales, ou à cavité progressive, sont des pompes volumétriques : un rotor hélicoïdal tourne dans un stator en élastomère et tous deux forment des cavités qui avancent de l'aspiration jusqu'au refoulement. Le produit est déplacé sans être battu, c'est pourquoi on les utilise pour les liquides délicats ou visqueux.
La FL-EF est la version la plus compacte de la gamme InoxMIM, avec un stator flottant en nitrile. Elle est conçue pour le pompage de vins, moûts, huiles, jus et conserves qui exigent un soin particulier lors du transfert. Les parties en contact avec le produit sont en acier inoxydable AISI 316, la garniture mécanique est C/C/N et les raccords de série sont filetés GAS, de 1" à 2" selon la taille.
C'est la pompe qu'il vous faut si…
- Vous transférez du vin, du moût, de l'huile, des jus ou des conserves et ne voulez pas maltraiter le produit.
- Vous avez besoin de faibles débits, de 0,3 à 8 m³/h, avec des hauteurs manométriques allant jusqu'à 50 m CE.
- Vous recherchez une pompe compacte avec raccords GAS et une finition alimentaire ou industrielle.
- Vous voulez la déplacer entre différents points de la cave ou de l'installation sur chariot.
Un autre équipement convient mieux si…
- Vous avez besoin de plus de débit ou de plus de pression (jusqu'à 24 bar en plusieurs étages) ou de raccords DIN 11851 : mieux vaut la pompe hélicoïdale FL-ERB.
- Vous devez déplacer de la vendange égrappée ou de la pâte de raisin : mieux vaut la FL-ERTV à trémie ou la FL-EREX à vis d'alimentation.
- La pompe peut se retrouver sans produit ou doit inverser le sens de rotation : mieux vaut une pompe péristaltique FL-PT.
- C'est un liquide peu visqueux et vous avez besoin d'un gros débit : une pompe centrifuge suffit.
Applications par secteur
Produits pour lesquels la FL-EF a été conçue :
Vins et moûts
Transfert de vin et de moût avec un traitement en douceur du produit et des débits jusqu'à 8 m³/h.
Jus
Pompage de jus qu'il ne faut ni battre ni cisailler.
Huiles
Transfert d'huiles avec une pompe volumétrique et des parties en contact en AISI 316.
Conserves
Produits de l'industrie de la conserve qui exigent un soin particulier lors du transfert.
Caractéristiques et avantages
Transfert en douceur
Le rotor hélicoïdal déplace le produit dans le stator sans le battre : adaptée aux vins, aux moûts et aux jus.
Stator flottant en nitrile
Stator flottant et joints en nitrile de série sur les quatre tailles.
Contact en AISI 316
Toutes les parties en contact avec le produit sont en acier inoxydable AISI 316.
Garniture mécanique C/C/N
Garniture mécanique C/C/N de série sur toute la gamme.
Débit selon la vitesse
Dans une pompe à cavité progressive, le débit dépend de la vitesse ; on le règle avec le variateur à disques en option.
Quatre tailles compactes
De la FL15EF (0,25 kW) à la FL40EFB (2,2 kW), avec des raccords GAS de 1" à 2".
Modèles de la série et zones de sélection
Choisissez le modèle selon le débit dont vous avez besoin. Tous atteignent 50 m CE de hauteur manométrique.
| Modèle | Moteur | Vitesse | Débit max. | Hauteur max. | Raccordements |
|---|---|---|---|---|---|
| FL15EF | 0,25 kW | 1 500 tr/min | 0,3 m³/h | 50 m CE | 1" GAS |
| FL30EF | 0,75 kW | 1 500 tr/min | 2,5 m³/h | 50 m CE | 1 ¼" GAS |
| FL40EF | 1,1 kW | 1 000 tr/min | 3,8 m³/h | 50 m CE | 2" GAS |
| FL40EFB | 2,2 kW | 615 tr/min | 8,0 m³/h | 50 m CE | 2" GAS |

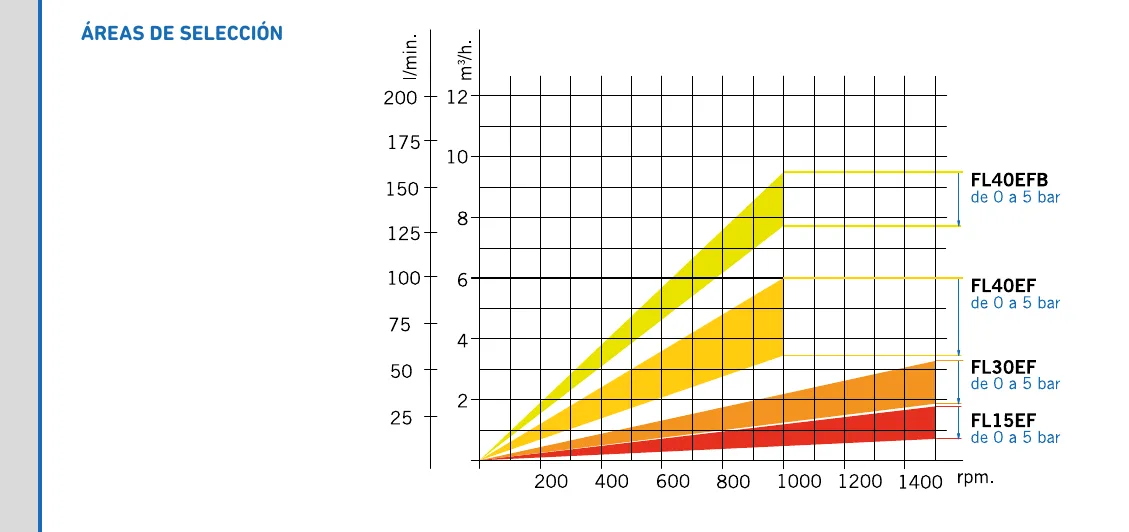

Valeurs du tableau des modèles du catalogue FLUIDMIM. Les zones de sélection indiquent le débit selon la vitesse de rotation, de 0 à 5 bar. Autres raccords sur demande.
Données techniques
Matériaux
Parties en contact avec le produit
Acier inoxydable AISI 316
Stator et joints
Nitrile
Hydraulique
Type
Cavité progressive, stator flottant
Débit maximal
8,0 m³/h (FL40EFB)
Hauteur manométrique maximale
50 m CE
Vitesse
615 à 1 500 tr/min selon le modèle
Garniture mécanique
Type
C/C/N
Moteur
Puissance
0,25 à 2,2 kW
Régulation
Variateur mécanique à disques (en option)
Finition et raccordements
Niveau de finition
Alimentaire ou industriel
Raccordements de série
GAS, de 1" à 2"
Autres raccordements
DIN 11851, SMS, CLAMP, RJT
Options et personnalisation
Raccordements process
Filetage GAS de série ; également DIN 11851, SMS, CLAMP ou RJT pour l'intégrer dans des lignes alimentaires.
Variateur mécanique à disques
Il permet de régler la vitesse de rotation et, avec elle, le débit de la pompe.
Chariot ou bâti

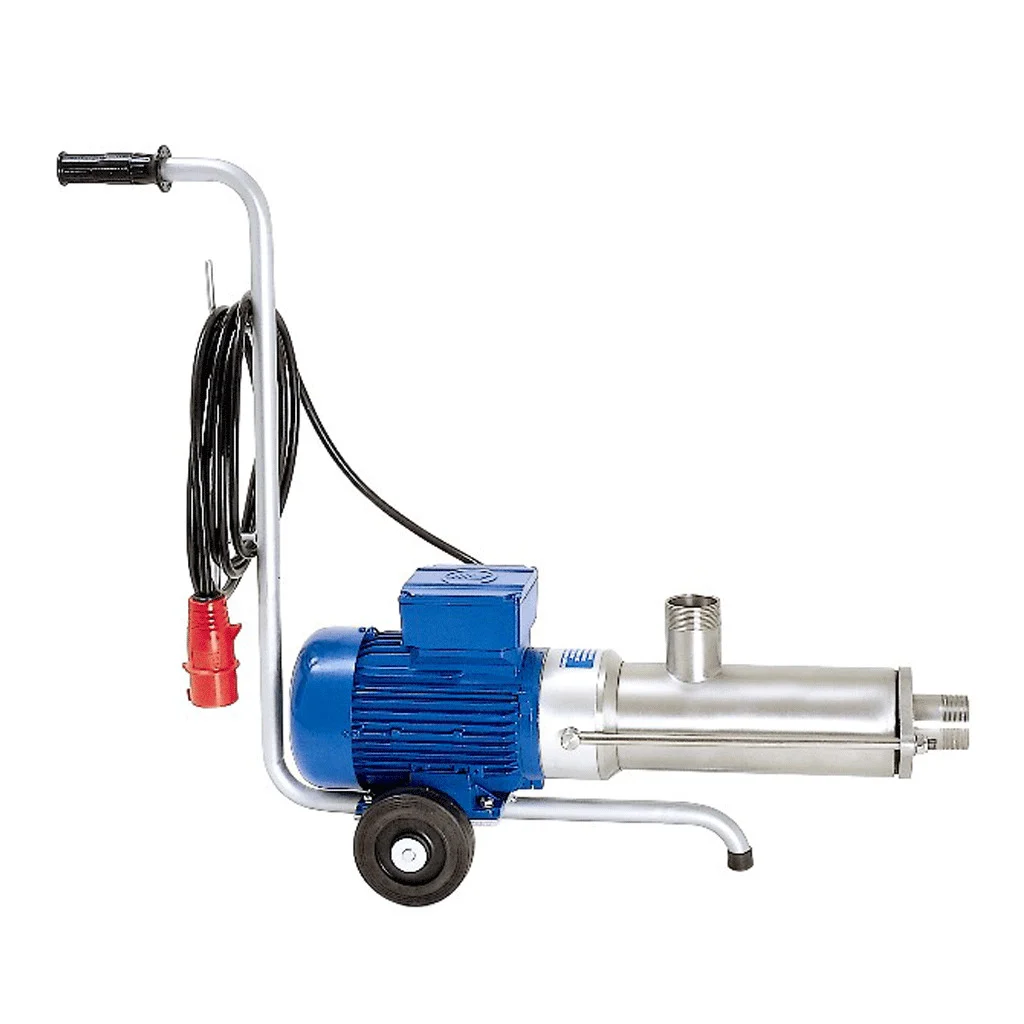

Sur chariot pour l'utiliser en plusieurs points de la cave, ou sur bâti pour une installation fixe.
Niveau de finition
Finition alimentaire pour les vins, les jus et les huiles, ou industrielle pour les usages sans exigence d'hygiène.
Autres pompes hélicoïdales
Questions fréquentes sur la pompe à stator flottant FL-EF
Quels débit et pression assure chaque modèle de la FL-EF ?
Tous atteignent 50 m CE et se distinguent par le débit : la FL15EF assure 0,3 m³/h, la FL30EF 2,5 m³/h, la FL40EF 3,8 m³/h et la FL40EFB 8 m³/h. Les puissances vont de 0,25 à 2,2 kW.
Qu'est-ce que le stator d'une pompe hélicoïdale ?
C'est la pièce en élastomère, dotée d'une cavité hélicoïdale intérieure, dans laquelle tourne le rotor. Tous deux forment des cavités fermées qui poussent le produit vers le refoulement. Sur la FL-EF, le stator est en nitrile et c'est la principale pièce d'usure de la pompe.
Quelle différence y a-t-il entre la FL-EF et la FL-ERB ?
La FL-EF est l'option compacte : jusqu'à 8 m³/h, raccords GAS et stator en nitrile. La FL-ERB existe en sept tailles avec des raccords DIN 11851 de DN25 à DN100, en versions sanitaire, alimentaire ou industrielle et de 1 à 4 étages, jusqu'à 24 bar.
Quels raccordements sont possibles ?
De série, filetage GAS : 1" sur la FL15EF, 1 ¼" sur la FL30EF et 2" sur la FL40EF et la FL40EFB. Sur demande, elle est fournie avec des raccords DIN 11851, SMS, CLAMP ou RJT.
Peut-on régler le débit ?
Oui. Dans une pompe hélicoïdale, le débit est proportionnel à la vitesse de rotation, et la FL-EF accepte un variateur mécanique à disques pour la régler. Les zones de sélection du catalogue indiquent le débit de chaque modèle selon le régime.
Le fonctionnement à sec est-il possible ?
Ce n'est pas recommandé. Le produit lui-même lubrifie et refroidit le contact entre le rotor et le stator ; si la pompe tourne sans liquide, le stator chauffe et s'use très vite. Assurez-vous que l'aspiration est amorcée avant le démarrage.
