Pompes centrifuges à roue hélicoïdale · FL20CH · FL40CH
Pompe centrifuge à roue hélicoïdale FL-CH
Pompe centrifuge à roue hélicoïdale à haut rendement pour déplacer avec soin les fluides chargés de particules solides : remontage du vin, olives, pois chiches, haricots, caillé ou yaourts. Deux tailles, jusqu'à 35 et 55 m³/h, avec des moteurs de 1,5 et 3 kW à 1 500 tr/min.
- 55 m³/hDébit maximal (FL40CH)
- 12 m CEHauteur maximale (FL40CH)
- 1,5–3 kWPuissance du moteur
- 1 500 tr/minVitesse de rotation
- AISI 304Parties en contact avec le produit
- DN 65–DN 80Raccords DIN 11851
- Parties en contact en AISI 304
- Raccords DIN 11851
- Finition industrielle ou alimentaire
- Joints en nitrile
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
Qu'est-ce qu'une pompe centrifuge à roue hélicoïdale et à quoi sert-elle ?
Une pompe centrifuge à roue hélicoïdale remplace la roue à aubes d'une centrifuge classique par une roue en forme d'hélice, qui accompagne le produit de l'entrée jusqu'à la sortie du corps. Elle déplace ainsi de grands débits à faible hauteur et traite avec soin les liquides chargés de particules solides.
La FL-CH d'InoxMIM est surtout utilisée pour le remontage dans les caves, mais aussi dans l'industrie agroalimentaire pour transporter des olives, des pois chiches ou des haricots et des solides en suspension, ou dans l'industrie laitière pour pomper du caillé, des yaourts, du lait et des fromages. Elle existe en deux tailles : la FL20CH, de 1,5 kW et jusqu'à 35 m³/h, et la FL40CH, de 3 kW et jusqu'à 55 m³/h, toutes deux à 1 500 tr/min et avec les parties en contact en AISI 304.
C'est la pompe qu'il vous faut si…
- Vous effectuez le remontage de cuves de vin en fermentation.
- Vous transportez des olives, des pois chiches, des haricots ou d'autres solides en suspension dans un liquide.
- Vous pompez du caillé, des yaourts, du lait ou des fromages et voulez les traiter avec soin.
- Vous recherchez beaucoup de débit (35 ou 55 m³/h) avec des hauteurs de 5 à 12 m CE
Un autre équipement convient mieux si…
- Vous avez besoin de plus de hauteur ou pompez des liquides propres sans solides : mieux vaut une pompe centrifuge comme la FL30CI.
- Vous devez déplacer la vendange à la réception ou effectuer le décuvage : mieux vaut la pompe à vendange FL-ERTV.
- Le produit est visqueux (crèmes, miels, pâtes) : mieux vaut la pompe à lobes FL-PRL.
- Vous recherchez une pompe auto-amorçante et réversible pour des transferts avec de petites particules : mieux vaut la pompe à turbine flexible FL-RF.
Applications par secteur
Où la FL-CH est utilisée selon le catalogue :
Œnologie
Remontage : le moût est soutiré de la cuve et renvoyé par-dessus le chapeau de marc, avec des débits allant jusqu'à 55 m³/h.
Conserves végétales
Transport d'olives, de pois chiches, de haricots et d'autres légumineuses dans leur liquide.
Industrie laitière
Pompage de caillé, de yaourts, de lait et de fromages avec un traitement soigneux du produit.
Solides en suspension
Transfert de liquides chargés de solides en suspension, avec un traitement soigneux du produit.
Caractéristiques et avantages

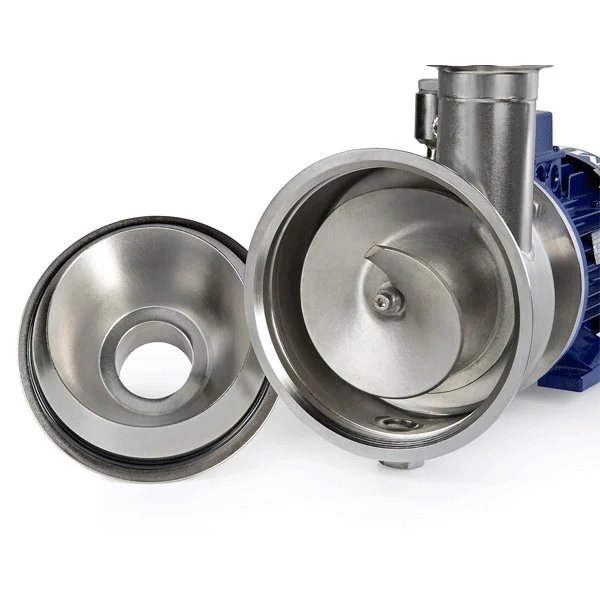

Roue hélicoïdale
Roue à haut rendement qui offre une grande capacité de pompage et préserve les produits chargés de solides.
Grand débit
Jusqu'à 35 m³/h avec la FL20CH et 55 m³/h avec la FL40CH, avec des hauteurs de 5 à 12 m CE.
Faible vitesse
Moteurs de 1,5 et 3 kW à 1 500 tr/min.

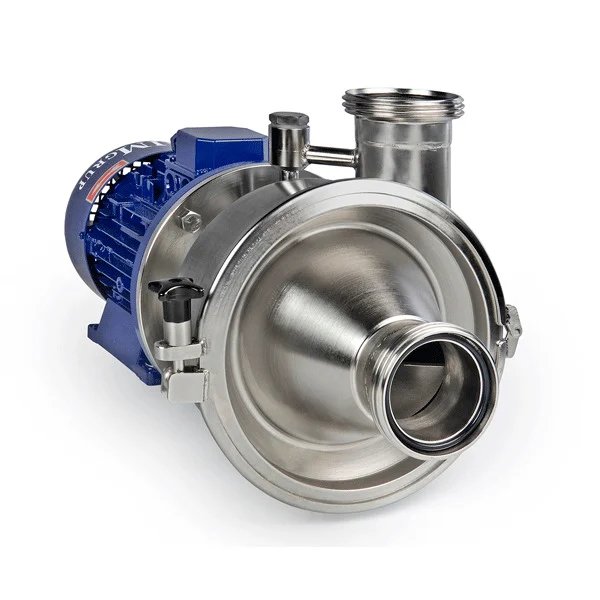

Collier de serrage
Le corps est assemblé par un collier de serrage en acier inoxydable AISI 304.
Acier inoxydable
Parties en contact, collier, trépied et revêtement en AISI 304.
Deux niveaux de finition
Industrielle ou alimentaire, selon le produit et l'installation.
Modèles de la série
Choisissez le modèle selon le débit et la hauteur dont vous avez besoin.
| Modèle | Moteur | Vitesse | Hauteur max. | Hauteur min. | Débit max. | Raccordements |
|---|---|---|---|---|---|---|
| FL20CH | 1,5 kW | 1 500 tr/min | 10 m CE | 5 m CE | 35 m³/h | DN 65 |
| FL40CH | 3 kW | 1 500 tr/min | 12 m CE | 5 m CE | 55 m³/h | DN 80 |
Données du catalogue FLUIDMIM. Raccords DIN 11851 de série ; les dimensions générales figurent à la p. 23 du catalogue.
Données techniques
Matériaux
Parties en contact avec le produit
Acier inoxydable AISI 304
Collier, trépied et revêtement
Acier inoxydable AISI 304
Joints
Nitrile (NBR)
Hydraulique
Type de roue
Hélicoïdale
Débit maximal
55 m³/h (FL40CH)
Hauteur manométrique
5 à 12 m CE selon le modèle
Garniture mécanique
De série
I/G/NBR
En option
S/S/V, garniture double ou flushing de la garniture
Moteur
Puissance
1,5 kW (FL20CH) · 3 kW (FL40CH)
Vitesse
1 500 tr/min
Raccordements et finition
Raccordements de série
DIN 11851, DN 65 ou DN 80
Autres raccordements
SMS, Garolla, GAS, Clamp, etc.
Finition
Industriel ou alimentaire
Options et personnalisation
Armoire de commande
Armoire électrique pour la commande de la pompe.
Revêtement du moteur
Revêtement du moteur en acier inoxydable AISI 304.
Garniture mécanique
S/S/V ou garniture double en alternative à la I/G/NBR de série, et flushing de la garniture.
Chariot ou trépied
Chariot complet pour la déplacer d'une cuve à l'autre, ou montage sur trépied.
Autres raccordements
SMS, Garolla, GAS ou Clamp, entre autres, à la place du DIN 11851 de série.
Autres pompes pour l'œnologie et l'agroalimentaire
Questions fréquentes sur la pompe centrifuge à roue hélicoïdale FL-CH
Quelle différence y a-t-il entre une roue hélicoïdale et la roue d'une pompe centrifuge classique ?
La forme. La roue d'une centrifuge classique possède des aubes courtes qui accélèrent le liquide vers l'extérieur ; la roue hélicoïdale a la forme d'une hélice et accompagne le produit tout au long du corps. C'est pourquoi la FL-CH déplace beaucoup de débit à faible hauteur et traite avec soin les liquides chargés de particules solides.
Convient-elle au remontage ?
Oui, c'est son usage principal en œnologie. La roue hélicoïdale déplace le moût avec les particules solides qu'il entraîne et le traite avec soin. La FL20CH fournit jusqu'à 35 m³/h et la FL40CH, jusqu'à 55 m³/h.
Quel débit et quelle hauteur fournit chaque modèle ?
La FL20CH, avec 1,5 kW, fournit jusqu'à 35 m³/h et travaille entre 5 et 10 m CE. La FL40CH, avec 3 kW, fournit jusqu'à 55 m³/h et travaille entre 5 et 12 m CE. Les deux tournent à 1 500 tr/min.
En quel matériau est-elle fabriquée ?
Les parties en contact avec le produit, le collier, le trépied et le revêtement sont en acier inoxydable AISI 304, avec des joints en nitrile. La finition peut être industrielle ou alimentaire.
Quelle garniture mécanique est montée ?
De série, une garniture I/G/NBR. En option, elle peut être équipée d'une garniture S/S/V, d'une garniture double ou d'un flushing de la garniture, utile avec les produits qui laissent des résidus ou qui cristallisent.
Le fonctionnement à sec est-il possible ?
Non. Comme toute pompe centrifuge à garniture mécanique, elle a besoin du liquide pompé lui-même pour refroidir et lubrifier la garniture. Si la cuve peut se vider, il est conseillé d'installer un capteur qui arrête la pompe.
Demandez un devis pour la pompe centrifuge à roue hélicoïdale FL-CH
Équipement : Pompe centrifuge à roue hélicoïdale FL-CH
Dites-nous quel produit vous pompez, la taille et la proportion de solides, le débit, la hauteur et la température. Avec ces données, nous vous indiquons le modèle, la garniture et la finition adaptés.
