Pompes à cavité progressive · Série FL15ERB à FL80ERB
Pompe hélicoïdale inox FL-ERB
Pompe hélicoïdale à cavité progressive en acier inoxydable AISI 316 pour les fluides qui exigent un transfert en douceur : vins, moûts, huiles, jus et produits chimiques. Sept tailles, de 1 à 4 étages (jusqu'à 24 bar), en montage monobloc ou à arbre libre.
- 24 barPression maximale, avec 4 étages
- 1–4 étagesSelon la pression de service
- DN25–DN125Raccordements selon la taille et la version
- AISI 316Parties en contact avec le produit
- Perbunan blancStator ; joints en silicone
- DIN 11851Raccordements de série
- Parties en contact en AISI 316
- Version sanitaire, alimentaire ou industrielle
- Jusqu'à 4 étages et 24 bar
- Garniture mécanique C/C/N
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe hélicoïdale FL-ERB ?
Une pompe hélicoïdale est une pompe volumétrique : le rotor hélicoïdal tourne dans un stator en élastomère et forme des cavités fermées qui amènent le produit de l'aspiration au refoulement. Le produit avance sans être battu, c'est pourquoi c'est la solution habituelle pour les liquides délicats, visqueux ou qu'il faut refouler sous pression.
La FL-ERB est la pompe hélicoïdale d'InoxMIM en acier inoxydable AISI 316 pour le pompage de vins, moûts, huiles, jus et produits chimiques. Elle est fabriquée en version sanitaire, alimentaire ou industrielle, en sept tailles (FL15ERB à FL80ERB) et avec 1, 2, 3 ou 4 étages, jusqu'à 24 bar. Elle peut être monobloc ou à arbre libre (FL-ERBL). Le stator est en Perbunan blanc, les joints en silicone et la garniture mécanique C/C/N ; les raccords de série sont DIN 11851.
C'est la pompe qu'il vous faut si…
- Vous transférez des vins, des moûts, des huiles, des jus ou des produits chimiques qui exigent un transfert en douceur.
- Vous devez refouler sous pression : avec plusieurs étages, elle atteint 24 bar.
- Votre ligne exige des raccords DIN 11851 et une finition sanitaire ou alimentaire.
- Vous voulez choisir entre un groupe monobloc compact ou une pompe à arbre libre pour votre propre entraînement.
Un autre équipement convient mieux si…
- Vous devez déplacer de la vendange égrappée ou de la pâte de raisin : mieux vaut la FL-ERTV à trémie ou la FL-EREX à vis d'alimentation.
- Vous n'avez besoin que de faibles débits avec des raccords filetés : la FL-EF suffit.
- La pompe peut se retrouver sans produit ou doit inverser le sens de rotation : mieux vaut une pompe péristaltique FL-PT.
- C'est un produit très visqueux : envisagez aussi la pompe à lobes FL-PRL, pour des viscosités jusqu'à 100 000 cP.
Applications par secteur
Produits pour lesquels la FL-ERB a été conçue :
Vins et moûts
Transfert de vin et de moût avec un traitement en douceur du produit, en version alimentaire.
Jus
Pompage de jus qu'il ne faut pas battre, avec des raccords DIN 11851 de série.
Huiles
Transfert d'huiles avec une pompe volumétrique en acier inoxydable AISI 316.
Produits chimiques
Version industrielle et stators en Viton, EPDM, Hypalon ou autres élastomères selon le produit.
Caractéristiques et avantages
De 1 à 4 étages
Chaque étage ajoute de la pression : la FL-ERB atteint 24 bar dans sa configuration à quatre étages.
Trois niveaux de finition
Version sanitaire, alimentaire ou industrielle selon les exigences du produit.
Monobloc ou arbre libre
Groupe monobloc compact ou FL-ERBL à arbre libre à accoupler à l'entraînement de votre choix.
Acier inoxydable AISI 316
Toutes les parties en contact avec le produit sont en AISI 316.
Stator en Perbunan blanc
Avec des joints en silicone de série et d'autres élastomères disponibles : Viton, silicone, EPDM, nitrile ou Hypalon.
Sept tailles
De la FL15ERB (DN25) à la FL80ERB (DN100 ; DN125 sur la FL80ERBL).

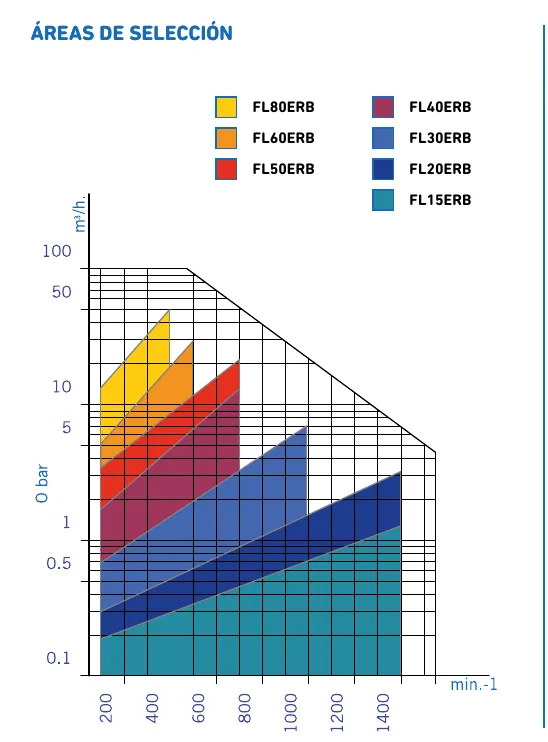

Tailles de la série et zones de sélection
Le catalogue présente la FL-ERB par tailles et par zones de sélection : le débit dépend de la taille, de la vitesse et de la pression. Indiquez-nous vos conditions et nous vous proposons le modèle.
| Taille | Raccordements ERB et monobloc | Raccordements ERBL (arbre libre) | Versions à 2 étages |
|---|---|---|---|
| FL15ERB | DN25 | DN25 | FL15ERB2 · FL15ERBL2 |
| FL20ERB | DN32 | DN32 | FL20ERB2 · FL20ERBL2 |
| FL30ERB | DN50 | DN50 | FL30ERB2 · FL30ERBL2 |
| FL40ERB | DN65 | DN65 | FL40ERB2 · FL40ERBL2 |
| FL50ERB | DN80 | DN80 | FL50ERB2 · FL50ERBL2 |
| FL60ERB | DN100 | DN100 | FL60ERB2 · FL60ERBL2 |
| FL80ERB | DN100 | DN125 | FL80ERB2 · FL80ERBL2 |
Raccordements d'aspiration et de refoulement selon les tableaux de dimensions du catalogue FLUIDMIM (DIN 11851 de série). Jusqu'à 4 étages et 24 bar : consultez-nous pour les versions à 3 et 4 étages.
Données techniques
Matériaux
Parties en contact avec le produit
Acier inoxydable AISI 316
Stator
Perbunan blanc
Joints
Silicone
Hydraulique
Type
Cavité progressive (rotor hélicoïdal)
Étapes
1, 2, 3 ou 4
Pression maximale
Jusqu'à 24 bar, selon les étages
Tailles
FL15ERB à FL80ERB
Garniture mécanique
De série
C/C/N
En option
S/S/V
Montage
Types
Monobloc ou arbre libre (FL-ERBL)
Versions
Sanitaire, alimentaire ou industrielle
Raccordements
De série
DIN 11851
Diamètres
DN25 à DN100 (DN125 sur la FL80ERBL)
Autres raccordements
GAS, SMS, CLAMP, bride, RJT
Options et personnalisation
Raccordements process
DIN 11851 de série ; également GAS, SMS, CLAMP, bride ou RJT.
Régulation de la vitesse
Variateur mécanique à disques ou à poulies, ou variateur électronique, pour régler le débit.
Protection et contrôle
Sondes de présence de liquide ou thermiques et armoire de commande.
Garniture mécanique S/S/V
Alternative à la garniture C/C/N de série pour les produits qui l'exigent.
Caoutchoucs du stator
Viton, silicone, EPDM, nitrile, Hypalon ou autres, selon le produit et la température.
Chariot ou bâti
Montage mobile pour l'utiliser en plusieurs points de l'installation, ou fixe sur bâti.
Autres pompes hélicoïdales
Questions fréquentes sur la pompe hélicoïdale inox FL-ERB
Quelle pression la FL-ERB peut-elle fournir ?
Jusqu'à 24 bar. La pompe est construite avec 1, 2, 3 ou 4 étages, et la pression maximale augmente avec le nombre d'étages. Indiquez-nous la pression de votre installation et nous vous dirons combien d'étages il vous faut.
Quelle différence y a-t-il entre la version monobloc et la version à arbre libre ?
Dans la version monobloc, la pompe et l'entraînement forment un seul groupe compact. La FL-ERBL est à arbre libre : elle est fournie avec un bout d'arbre claveté (DIN 6885) pour l'accoupler au moteur ou au réducteur de votre choix. Les tailles sont les mêmes ; sur la FL80, la version à arbre libre a des raccords DN125 au lieu de DN100.
Quel débit assure chaque taille ?
Il dépend de la taille, de la vitesse de rotation et de la pression, comme le montrent les zones de sélection du catalogue. Il existe sept tailles, de la FL15ERB (DN25) à la FL80ERB (DN100). Avec le débit et la pression dont vous avez besoin, nous vous proposons la taille.
En quel matériau est le stator ?
De série, en Perbunan blanc, avec des joints en silicone. Selon le produit et la température, il peut être en Viton, silicone, EPDM, nitrile, Hypalon ou autres élastomères.
Quand une pompe hélicoïdale est-elle préférable à une centrifuge ?
Quand le produit est visqueux ou délicat, ou quand il faut le refouler sous pression : la pompe hélicoïdale le déplace sans le battre et, avec plusieurs étages, atteint 24 bar. Pour les liquides propres et peu visqueux, en revanche, une pompe centrifuge est plus simple.
Le fonctionnement à sec est-il possible ?
Ce n'est pas recommandé : le produit lubrifie et refroidit le contact entre le rotor et le stator, et sans lui le stator s'abîme. Pour la protéger, la FL-ERB accepte des sondes de présence de liquide et des sondes thermiques reliées à l'armoire de commande.
Demandez un devis pour la pompe hélicoïdale inox FL-ERB
Équipement : Pompe hélicoïdale inox FL-ERB
Dites-nous quel produit vous pompez, le débit, la pression de service, la viscosité et la température, et si vous préférez un montage monobloc ou à arbre libre. Avec ces données, nous vous indiquons la taille, le nombre d'étages et le stator.
