Pompes à cavité progressive · Série FL80EREX · FL100EREX · FL120EREX
Pompe vinicole hélicoïdale avec vis d'alimentation FL-EREX
Pompe vinicole à rotor hélicoïdal, robuste et compacte, pour l'industrie vinicole, avec une vis sans fin intégrée à la bielle de liaison qui facilite le transport de la pâte de raisin. Trois tailles, de 25 à 45 t/h et de 5,5 à 15 kW.
- 25–45 t/hDébit selon le modèle
- 6 barPression maximale de service
- 5,5–15 kWPuissance du moteur
- AISI 316Parties en contact avec le produit
- DN 250–350Bouche d'entrée
- DIN 2576Raccordements de série
- Parties en contact en AISI 316
- Corps en AISI 304
- Stator et joints en nitrile
- Garniture mécanique C/C/N
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe vinicole FL-EREX ?
La FL-EREX est une pompe volumétrique à rotor hélicoïdal conçue pour l'industrie vinicole. Sa particularité est la vis sans fin intégrée à la bielle de liaison, qui facilite le transport de la pâte de raisin depuis l'orifice d'entrée jusqu'au rotor et au stator.
Elle est de conception robuste et compacte, avec un corps en AISI 304, des parties en contact en AISI 316, un stator et des joints en nitrile et une garniture mécanique C/C/N. L'orifice d'entrée est en DN 250 ou DN 350 et la sortie en DN 125 ou DN 150, avec des raccords DIN 2576. Elle est fabriquée en version industrielle, en montage monobloc ou à arbre libre, et déplace de 25 à 45 t/h selon le modèle.
C'est la pompe qu'il vous faut si…
- Vous devez pomper de la pâte de raisin et avez besoin d'une alimentation forcée vers la pompe.
- Vous travaillez avec de gros volumes : de 25 à 45 t/h selon le modèle.
- Vous avez besoin d'orifices de grand diamètre, en DN 250 ou DN 350 à l'entrée.
- Vous voulez un équipement robuste sur bâti ou chariot, avec armoire de commande.
Un autre équipement convient mieux si…
- Vous recevez de la vendange égrappée en trémie et recherchez des débits à partir de 2 m³/h : mieux vaut la FL-ERTV à trémie.
- Vous transférez uniquement du vin ou du moût en conduite : mieux vaut la pompe hélicoïdale FL-ERB.
- Vous voulez déplacer du raisin entier avec une pompe réversible qui admet le fonctionnement à sec : mieux vaut la pompe péristaltique à trémie FL-PT.
- Vous avez besoin de faibles débits avec des raccords filetés : la FL-EF suffit.
Applications en cave
Où la FL-EREX est habituellement installée :
Pâte de raisin
Transport de la pâte de raisin, avec la vis sans fin qui entraîne le produit vers la pompe.
Caves de grande capacité
Trois tailles de 25 à 45 t/h pour les campagnes de vendanges aux plus gros volumes.
Installations fixes
Montage sur bâti, monobloc ou à arbre libre, avec armoire de commande et sondes en option.
Équipements mobiles
Sur chariot pour déplacer la pompe en différents points de la cave.
Caractéristiques et avantages
Vis d'alimentation
Intégrée à la bielle de liaison, elle facilite le transport de la pâte de raisin vers le stator.
Robuste et compacte
Pompe volumétrique de conception robuste et compacte, adaptée à l'industrie vinicole.
Orifices de grand diamètre
Entrée en DN 250 (FL80 et FL100EREX) ou DN 350 (FL120EREX) et sortie en DN 125 ou DN 150.
Inox AISI 304 et AISI 316
Corps en AISI 304 et parties en contact avec le produit en AISI 316.
Un ou deux étages
La construction à un ou deux étages permet d'adapter la pompe à la pression de l'installation.
Monobloc ou arbre libre
Deux types de montage selon l'installation et l'entraînement.

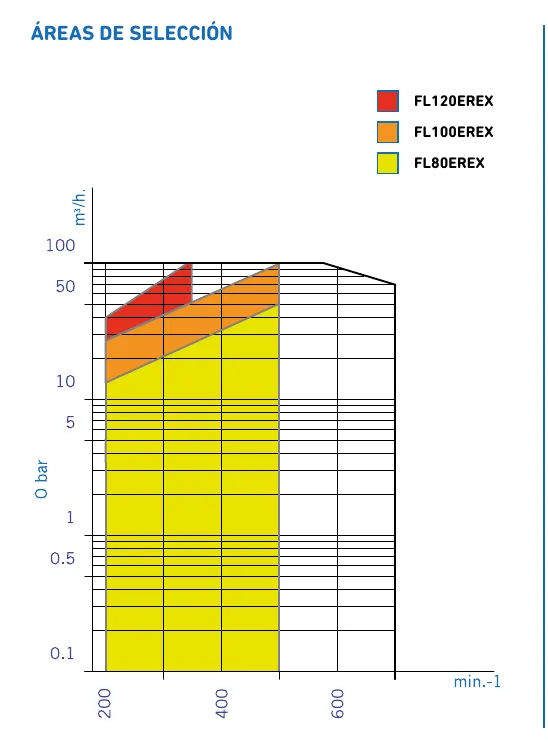

Modèles de la série et zones de sélection
Choisissez le modèle selon les tonnes par heure que vous devez déplacer.
| Modèle | Débit | Pression | Vitesse | Puissance | Entrée (Ea) | Sortie (E) | Poids |
|---|---|---|---|---|---|---|---|
| FL80EREX | 25–30 t/h | 6 bar max. | 175 tr/min | 5,5–7,5 kW | DN 250 | DN 125 | 275 kg |
| FL100EREX | 30–40 t/h | 6 bar max. | 175 tr/min | 7,5–9,2 kW | DN 250 | DN 150 | 300 kg |
| FL120EREX | 40–45 t/h | 6 bar max. | 150–175 tr/min | 11–15 kW | DN 350 | DN 150 | 425 kg |
Données issues des tableaux de modèles et de dimensions du catalogue FLUIDMIM. Brides DIN 2576 de série.
Données techniques
Matériaux
Corps
Acier inoxydable AISI 304
Parties en contact avec le produit
Acier inoxydable AISI 316
Stator et joints
Nitrile
Hydraulique
Type
Rotor hélicoïdal avec vis d'alimentation
Débit
25 à 45 t/h selon le modèle
Pression maximale
6 bar (tableau des modèles)
Étapes
1 ou 2
Garniture mécanique
De série
C/C/N
En option
S/S/V
Moteur
Puissance
5,5 à 15 kW
Vitesse
150 à 175 tr/min
Montage et raccordements
Version
Industriel
Montage
Monobloc ou arbre libre
Raccordements de série
DIN 2576
Autres raccordements
DIN 11851, MACON, GAROLLA, GAS, sphérique
Options et personnalisation
Régulation de la vitesse
Variateur mécanique à disques ou à poulies, ou variateur électronique.
Protection et contrôle
Sondes de présence de liquide ou thermiques et armoire de commande.
Garniture mécanique S/S/V
Alternative à la garniture C/C/N de série.
Caoutchoucs du stator
Viton, silicone, EPDM, Perbunan, Hypalon ou autres, selon le produit.
Chariot ou bâti
Équipement mobile ou installation fixe.
Autres raccordements
DIN 11851, MACON, GAROLLA, GAS ou sphérique, à la place des brides DIN 2576.
Autres pompes hélicoïdales
Questions fréquentes sur la pompe vinicole hélicoïdale avec vis d'alimentation FL-EREX
Quel débit assure chaque modèle de la FL-EREX ?
La FL80EREX déplace de 25 à 30 t/h avec 5,5 à 7,5 kW ; la FL100EREX, de 30 à 40 t/h avec 7,5 à 9,2 kW ; et la FL120EREX, de 40 à 45 t/h avec 11 à 15 kW.
À quoi sert la vis d'alimentation ?
Elle est intégrée à la bielle de liaison de la pompe et facilite le transport de la pâte de raisin depuis l'orifice d'entrée jusqu'au rotor et au stator, qui refoulent le produit dans la tuyauterie.
Quelle différence y a-t-il entre la FL-EREX et la FL-ERTV ?
La FL-EREX intègre la vis sans fin pour la pâte de raisin, des parties en contact en AISI 316 et des brides DIN 2576, avec des débits de 25 à 45 t/h. La FL-ERTV reçoit la vendange égrappée dans une trémie, existe en six tailles de 2 à 60 m³/h, a des parties en contact en AISI 304 et un alimentateur en option.
Quelle pression atteint-elle ?
Le tableau des modèles indique 6 bar au maximum pour les trois tailles. La pompe peut être construite à un ou deux étages ; si votre installation nécessite plus de pression, consultez-nous.
Quels raccordements sont prévus ?
Brides DIN 2576 de série : entrée DN 250 ou DN 350 et sortie DN 125 ou DN 150 selon le modèle. Sur demande, elle est fournie avec des raccords DIN 11851, MACON, GAROLLA, GAS ou sphériques.
Quel entretien faut-il prévoir ?
Nettoyer soigneusement la vis sans fin, le corps et le stator à la fin de chaque journée de vendanges et contrôler le stator, principale pièce d'usure. Évitez qu'elle tourne sans produit : les sondes de présence de liquide en option aident à la protéger.
Demandez un devis pour la pompe vinicole hélicoïdale avec vis d'alimentation FL-EREX
Équipement : Pompe vinicole hélicoïdale avec vis d'alimentation FL-EREX
Indiquez-nous le produit (pâte de raisin ou autre), les tonnes par heure, la distance et la hauteur de refoulement, et si vous la souhaitez fixe ou sur chariot. Avec ces données, nous vous indiquons le modèle et l'équipement.
