Pompes centrifuges · Série FL91CAI · FL92CAI · FL93CAI
Pompe centrifuge auto-amorçante industrielle FL90CAI
Pompe centrifuge auto-amorçante en acier inoxydable AISI 316 pour le transfert de fluides dans l'industrie agroalimentaire, chimique et œnologique lorsqu'il est impossible d'aspirer en charge. Elle aspire de 3,5 à 6 m en 2-3 minutes, fournit jusqu'à 50 m³/h et se raccorde par filetage GAS.
- 50 m³/hDébit maximal de la série
- 61 m CEHauteur manométrique maximale
- 3,5–6 mHauteur d'aspiration
- 2-3 minTemps d'aspiration
- 0,75–22 kWMoteur à 2 900 tr/min
- AISI 316Corps, roue et arbre
- Parties en contact en AISI 316
- Garniture mécanique hygiénique
- Moteur IP55
- Finition alimentaire ou industrielle
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe centrifuge auto-amorçante industrielle FL90CAI ?
Les pompes centrifuges auto-amorçantes s'utilisent lorsque la pompe ne peut pas travailler en charge : le liquide se trouve en dessous de l'aspiration, dans une cuve ou une citerne. Une pompe centrifuge classique ne s'amorce pas dans ces conditions ; une pompe auto-amorçante évacue l'air de la tuyauterie d'aspiration et commence à pomper d'elle-même.
La FL90CAI est la version industrielle des pompes auto-amorçantes d'InoxMIM, avec raccords filetés GAS et garniture graphite/inox ou tungstène. Elle compte trois modèles : la FL91CAI aspire jusqu'à 3,5 m, la FL92CAI jusqu'à 4 m et la FL93CAI jusqu'à 6 m, dans tous les cas en 2-3 minutes. Le corps, la roue, l'arbre et les tuyauteries sont en acier inoxydable AISI 316, et la simplicité de ses pièces facilite l'entretien.
C'est la pompe qu'il vous faut si…
- La pompe se trouve au-dessus du niveau du liquide et ne peut pas aspirer en charge.
- Vous videz des cuves ou des citernes, ou vous travaillez avec des lignes qui entraînent de l'air.
- Vous transférez des fluides chimiques, œnologiques ou alimentaires compatibles avec l'AISI 316.
- Votre installation utilise une tuyauterie filetée GAS et vous avez besoin de jusqu'à 50 m³/h.
Un autre équipement convient mieux si…
- Vous avez besoin d'une conception sanitaire avec raccords DN : la pompe auto-amorçante sanitaire FL80CAI a les mêmes courbes.
- La pompe peut travailler en charge et vous avez besoin de plus de débit : mieux vaut la pompe centrifuge industrielle FL30CI, jusqu'à 90 m³/h.
- Le produit est visqueux : mieux vaut une pompe volumétrique qui aspire aussi, comme la pompe à turbine flexible FL-RF.
- Vous avez besoin d'une pompe bidirectionnelle et d'une grande capacité de vide pour des fluides propres : mieux vaut une pompe à anneau liquide FL-AL.
Applications par secteur
Où la FL90CAI est habituellement installée, chaque fois qu'il est impossible d'aspirer en charge :
Industrie chimique
Transfert de produits chimiques compatibles avec l'AISI 316 depuis des cuves, des fûts ou des citernes.
Œnologie
Transfert de vin et vidange de cuves et de citernes.
Industrie agroalimentaire
Transfert de liquides alimentaires depuis des cuves ou des citernes situées en dessous de la pompe.
Retour NEP (CIP)
Retour des solutions de nettoyage, où la ligne d'aspiration entraîne de l'air.
Caractéristiques et avantages
Auto-amorçante
Aspire de 3,5 à 6 m selon le modèle et s'amorce en 2-3 minutes.
Raccordement fileté GAS
De 1½" sur la FL91CAI à 3" sur la FL93CAI, prêt pour la tuyauterie industrielle.
Roue semi-ouverte
Roue semi-ouverte de série ; sur demande, roue ouverte.
Garniture mécanique hygiénique
Faces graphite/inox ou tungstène/tungstène, avec joints en NBR, nitrile ou Viton.
Peu de pièces
La simplicité des composants facilite le montage et l'entretien.
Trois tailles
De 0,75 à 22 kW, avec des roues de Ø 110 à 240 mm pour adapter la pompe au point de fonctionnement.

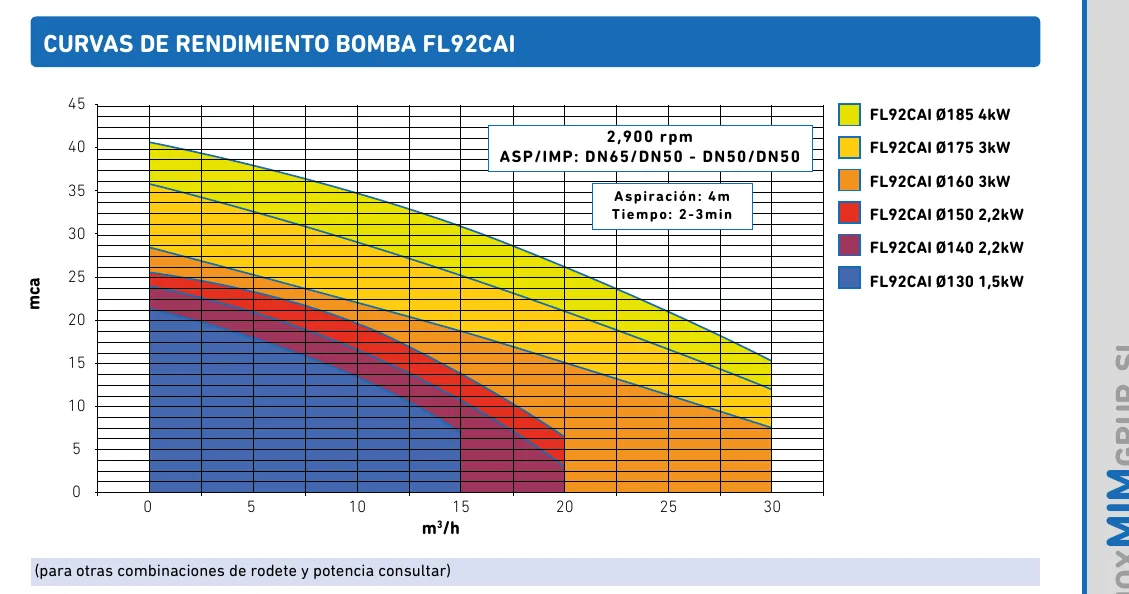

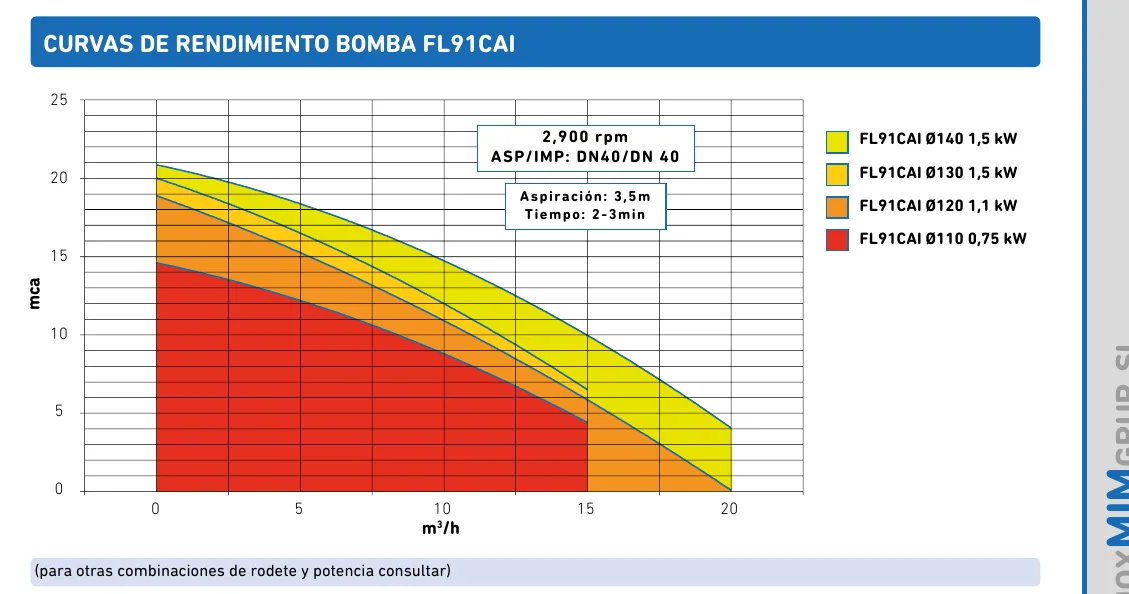

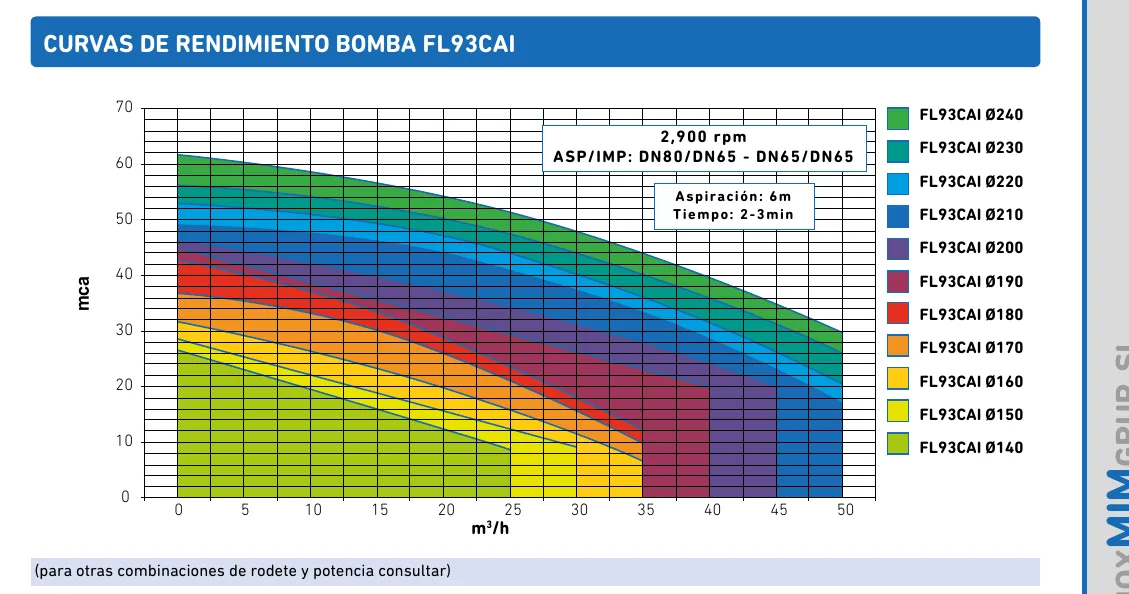

Modèles de la série et courbes de performance
Choisissez le modèle selon la hauteur d'aspiration, le débit et la hauteur manométrique dont vous avez besoin. Pour d'autres combinaisons de roue et de moteur, consultez-nous.
| Modèle | Moteur | Roue | Débit max. | Hauteur max. | Aspiration | Raccordements asp. / ref. |
|---|---|---|---|---|---|---|
| FL91CAI | 0,75–2,2 kW | Ø 110–140 mm | 20 m³/h | 21 m CE | 3,5 m | DN 40 / DN 40 (1½" GAS) |
| FL92CAI | 1,5–5,5 kW | Ø 130–185 mm | 30 m³/h | 40 m CE | 4 m | DN 50-65 / DN 50 (2"-2½" / 2" GAS) |
| FL93CAI | 5,5–22 kW | Ø 140–240 mm | 50 m³/h | 61 m CE | 6 m | DN 65-80 / DN 65 (2½"-3" / 2½" GAS) |
Valeurs maximales d'après les courbes du catalogue FLUIDMIM à 2 900 tr/min et 50 Hz. Temps d'aspiration : 2-3 minutes pour les trois modèles.
Données techniques
Matériaux
Corps, roue, arbre et tuyauteries
Acier inoxydable AISI 316
Lanterne
Acier inoxydable AISI 304
Joints
NBR, nitrile ou Viton (FKM)
Hydraulique
Type de roue
Semi-ouverte (ouverte en option)
Débit maximal
50 m³/h (FL93CAI)
Hauteur manométrique maximale
61 m CE (FL93CAI)
Hauteur d'aspiration
3,5 m / 4 m / 6 m
Temps d'aspiration
2-3 minutes
Garniture mécanique
Type
Hygiénique
Faces de frottement (fixe / rotative)
Graphite / inox ou tungstène / tungstène
Autres matériaux
Sur demande
Moteur
Puissance
0,75 à 22 kW
Vitesse
2 900 tr/min à 50 Hz
Protection
IP55
Alimentation
50 Hz · 220-380 V / 380-690 V
Finition et raccordements
Niveau de finition
Alimentaire ou industriel
Raccordements de série
GAS ou DIN 11851
Autres raccordements
Bride DIN 2576, Clamp, SMS, RJT
Options et personnalisation
Roue ouverte
En alternative à la roue semi-ouverte de série, selon le produit.
Autres raccordements
Brides DIN 2576, Clamp, SMS ou RJT, en plus du GAS ou du DIN 11851.
Double garniture avec thermosiphon
Garniture mécanique double refroidie par thermosiphon, pour les produits qui cristallisent ou collent sur les faces de la garniture.
Armoire de commande
Fourni avec l'armoire électrique de marche et d'arrêt de la pompe.
Bâti ou chariot
Montage fixe sur bâti ou sur chariot mobile pour utiliser la pompe en plusieurs points de l'installation.
Autres pompes centrifuges
Questions fréquentes sur la pompe centrifuge auto-amorçante industrielle FL90CAI
Quelle hauteur d'aspiration atteint une pompe centrifuge auto-amorçante FL90CAI ?
Cela dépend du modèle : la FL91CAI aspire jusqu'à 3,5 m, la FL92CAI jusqu'à 4 m et la FL93CAI jusqu'à 6 m. Dans les trois cas, elle met 2-3 minutes à aspirer, d'après les courbes du catalogue.
Quelle différence y a-t-il entre la FL90CAI et la FL80CAI ?
Elles ont les mêmes courbes de performance et la même capacité d'aspiration. La FL90CAI est la version industrielle, avec raccords filetés GAS et garniture graphite/inox ou tungstène/tungstène. La FL80CAI est la version sanitaire, avec raccords DN et joints pouvant être en EPDM.
Quel modèle me faut-il ?
Celui qui couvre votre hauteur d'aspiration et votre point de fonctionnement. La FL91CAI fournit jusqu'à 20 m³/h et 21 m CE ; la FL92CAI, 30 m³/h et 40 m CE ; et la FL93CAI, 50 m³/h et 61 m CE.
Faut-il remplir la pompe avant le premier démarrage ?
Oui. Une pompe centrifuge auto-amorçante a besoin que son corps soit rempli de liquide pour commencer à aspirer ; à partir de là, elle évacue seule l'air de la conduite. Il convient de le vérifier après chaque vidange complète ou après une opération de maintenance.
Le fonctionnement à sec est-il possible ?
Non. Qu'elle soit auto-amorçante ne signifie pas qu'elle puisse tourner sans liquide : la garniture mécanique est refroidie et lubrifiée par le produit lui-même. Si l'installation peut se retrouver sans liquide, il est conseillé de prévoir un capteur de niveau ou de pression qui arrête la pompe.
Quels raccordements sont possibles ?
De série, GAS ou DIN 11851 : filetage de 1½" sur la FL91CAI, de 2" à 2½" sur la FL92CAI et de 2½" à 3" sur la FL93CAI. Sur demande, elle est fournie avec brides DIN 2576, Clamp, SMS ou RJT.
Demandez un devis pour la pompe centrifuge auto-amorçante industrielle FL90CAI
Équipement : Pompe centrifuge auto-amorçante industrielle FL90CAI
Indiquez-nous quel produit vous pompez, le débit, la hauteur manométrique, la hauteur d'aspiration (dénivelé entre le liquide et la pompe), la longueur de la conduite d'aspiration, la température et la viscosité. Avec ces données, nous vous indiquons le modèle adapté.
