Pompe auto-amorçante centrifuge FL80CAI
Pompe auto-amorçante centrifuge en acier inoxydable AISI 316 pour transférer des fluides alimentaires, chimiques et œnologiques lorsqu'on ne peut pas aspirer en charge. Selon le modèle, elle aspire de 3,5 à 6 m en 2-3 minutes et débite jusqu'à 50 m³/h.
- 50 m³/hDébit maximal de la série
- 61 m CEHauteur manométrique maximale
- 3,5–6 mHauteur d'aspiration
- 2-3 minTemps d'aspiration
- 0,75–22 kWMoteur à 2 900 tr/min
- AISI 316Corps, roue et arbre
- Parties en contact en AISI 316
- Garniture mécanique hygiénique
- Moteur IP55
- Finition alimentaire ou industrielle
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe auto-amorçante centrifuge FL80CAI ?
Une pompe centrifuge classique doit travailler en charge : le liquide doit arriver à l'aspiration par gravité. Une pompe auto-amorçante centrifuge est capable d'évacuer l'air de la conduite d'aspiration et de s'amorcer seule ; elle peut donc être installée au-dessus du niveau du liquide et vider des cuves, des citernes ou des lignes qui entraînent de l'air.
La FL80CAI est la version sanitaire des pompes auto-amorçantes d'InoxMIM, avec une finition alimentaire et une conception soignée qui garantissent des conditions de travail très hygiéniques. Elle compte trois modèles : la FL81CAI aspire jusqu'à 3,5 m, la FL82CAI jusqu'à 4 m et la FL83CAI jusqu'à 6 m, dans tous les cas en 2-3 minutes. Le corps, la roue, l'arbre et les conduits sont en acier inoxydable AISI 316.
C'est la pompe qu'il vous faut si…
- La pompe se trouve au-dessus du niveau du liquide et ne peut pas aspirer en charge.
- Vous devez vider des cuves, des citernes ou des lignes contenant de l'air.
- Vous transférez des produits alimentaires, chimiques ou œnologiques dans des conditions hygiéniques.
- Il vous faut jusqu'à 50 m³/h et des hauteurs manométriques jusqu'à 61 m CE
Un autre équipement convient mieux si…
- La pompe travaille en charge et vous avez besoin de plus de débit : mieux vaut la pompe sanitaire FL50CI, jusqu'à 90 m³/h.
- Le procédé exige une conception EHEDG avec nettoyage NEP (CIP) et SIP : mieux vaut la pompe hygiénique FLUID.
- C'est un usage industriel et vous préférez des raccords filetés GAS : l'auto-amorçante industrielle FL90CAI a les mêmes courbes.

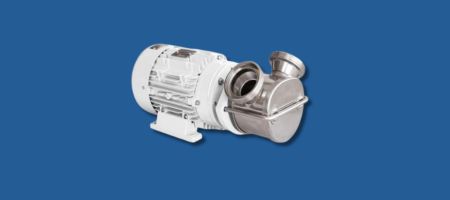

- Le produit est visqueux : mieux vaut une pompe volumétrique qui aspire aussi, comme la pompe à turbine flexible FL-RF.
Applications par secteur
Où la FL80CAI est habituellement installée, toujours lorsqu'on ne peut pas aspirer en charge :
Industrie agroalimentaire
Transfert de liquides alimentaires depuis des cuves, des citernes ou des récipients situés en dessous de la pompe.
Œnologie
Transfert de vin et vidange de cuves et de citernes.
Industrie chimique
Transfert de produits chimiques compatibles avec l'acier inoxydable AISI 316.
Retour NEP (CIP)
Retour des solutions de nettoyage, où la ligne d'aspiration entraîne de l'air.
Caractéristiques et avantages
Auto-amorçante
Aspire de 3,5 à 6 m selon le modèle et s'amorce en 2-3 minutes.
Conception sanitaire
Finition alimentaire et conception soignée pour travailler dans des conditions très hygiéniques.
Roue semi-ouverte
Roue semi-ouverte de série ; sur demande, roue ouverte.
Garniture mécanique hygiénique
Faces en inox/graphite ou silicium/silicium, avec joints en NBR, Viton ou EPDM.
Peu de pièces
La simplicité des composants facilite le montage, le nettoyage et l'entretien.
Trois tailles
De 0,75 à 22 kW, avec des roues de Ø 110 à 240 mm pour adapter la pompe au point de fonctionnement.
Modèles de la série et courbes de performance
Choisissez le modèle selon la hauteur d'aspiration, le débit et la hauteur manométrique dont vous avez besoin. Pour d'autres combinaisons de roue et de moteur, consultez-nous.
| Modèle | Moteur | Roue | Débit max. | Hauteur max. | Aspiration | Raccordements asp. / ref. |
|---|---|---|---|---|---|---|
| FL81CAI | 0,75–2,2 kW | Ø 110–140 mm | 20 m³/h | 21 m CE | 3,5 m | DN 40 / DN 40 |
| FL82CAI | 1,5–5,5 kW | Ø 130–185 mm | 30 m³/h | 40 m CE | 4 m | DN 50-65 / DN 50 |
| FL83CAI | 5,5–22 kW | Ø 140–240 mm | 50 m³/h | 61 m CE | 6 m | DN 65-80 / DN 65 |
Valeurs maximales d'après les courbes du catalogue FLUIDMIM à 2 900 tr/min et 50 Hz. Temps d'aspiration : 2-3 minutes pour les trois modèles.
Données techniques
Matériaux
Corps, roue, arbre et tuyauteries
Acier inoxydable AISI 316
Lanterne
Acier inoxydable AISI 304
Joints
NBR, Viton (FKM) ou EPDM
Hydraulique
Type de roue
Semi-ouverte (ouverte en option)
Débit maximal
50 m³/h (FL83CAI)
Hauteur manométrique maximale
61 m CE (FL83CAI)
Hauteur d'aspiration
3,5 m / 4 m / 6 m
Temps d'aspiration
2-3 minutes
Garniture mécanique
Type
Hygiénique
Faces de frottement (fixe / rotative)
Inox / graphite ou silicium / silicium
Autres matériaux
Sur demande
Moteur
Puissance
0,75 à 22 kW
Vitesse
2 900 tr/min à 50 Hz
Protection
IP55
Alimentation
50 Hz · 220-380 V / 380-690 V
Finition et raccordements
Niveau de finition
Alimentaire ou industriel
Raccordements de série
GAS ou DIN 11851
Autres raccordements
Clamp, SMS, RJT
Options et personnalisation
Roue ouverte
En alternative à la roue semi-ouverte de série, selon le produit.
Autres raccordements
Clamp, SMS ou RJT, en plus de GAS ou DIN 11851.
Double garniture avec thermosiphon
Garniture mécanique double refroidie par thermosiphon, pour les produits qui cristallisent ou collent sur les faces de la garniture.
Armoire de commande
Fourni avec l'armoire électrique de marche et d'arrêt de la pompe.
Bâti ou chariot
Montage fixe sur bâti ou sur chariot mobile pour utiliser la pompe en plusieurs points de l'installation.
Autres pompes centrifuges
Questions fréquentes sur la pompe auto-amorçante centrifuge FL80CAI
Quelle est la hauteur d'aspiration de la pompe FL80CAI ?
Cela dépend du modèle : la FL81CAI aspire jusqu'à 3,5 m, la FL82CAI jusqu'à 4 m et la FL83CAI jusqu'à 6 m. Dans les trois cas, l'aspiration prend 2-3 minutes, d'après les courbes du catalogue.
Quelle différence y a-t-il entre la FL80CAI et la FL90CAI ?
Elles ont les mêmes courbes de performance et la même aspiration. La FL80CAI est la version sanitaire, avec raccords DN et garniture inox/graphite ou silicium/silicium avec joints en NBR, Viton ou EPDM. La FL90CAI est la version industrielle, avec raccords filetés GAS et garniture graphite/inox ou tungstène/tungstène.
Quel modèle me faut-il ?
Celui qui couvre votre hauteur d'aspiration et votre point de fonctionnement. La FL81CAI débite jusqu'à 20 m³/h et 21 m CE ; la FL82CAI, 30 m³/h et 40 m CE ; et la FL83CAI, 50 m³/h et 61 m CE.
Faut-il remplir la pompe avant le premier démarrage ?
Oui. Une pompe centrifuge auto-amorçante a besoin que son corps soit rempli de liquide pour commencer à aspirer ; à partir de là, elle évacue seule l'air de la conduite. Il convient de le vérifier après chaque vidange complète ou après une opération de maintenance.
Le fonctionnement à sec est-il possible ?
Non. Qu'elle soit auto-amorçante ne signifie pas qu'elle puisse tourner sans liquide : la garniture mécanique est refroidie et lubrifiée par le produit lui-même. Si l'installation peut se retrouver sans liquide, il est conseillé de prévoir un capteur de niveau ou de pression qui arrête la pompe.
Quels raccordements sont possibles ?
De série, GAS ou DIN 11851. Sur commande, elle est fournie avec Clamp, SMS ou RJT.
Demandez un devis pour la pompe auto-amorçante centrifuge FL80CAI
Équipement : Pompe auto-amorçante centrifuge FL80CAI
Indiquez-nous quel produit vous pompez, le débit, la hauteur manométrique, la hauteur d'aspiration (dénivelé entre le liquide et la pompe), la longueur de la conduite d'aspiration, la température et la viscosité. Avec ces données, nous vous indiquons le modèle adapté.
