Qu'est-ce qu'une pompe centrifuge et comment fonctionne-t-elle ?

Guide complet sur la pompe centrifuge : définition, fonctionnement et applications industrielles
Dans le réseau complexe de l'industrie moderne, le déplacement des fluides est une constante critique.
Qu'il s'agisse du transfert d'eau, du dosage d'ingrédients chimiques ou de la manipulation délicate de produits alimentaires, le choix de l'équipement de pompage détermine l'efficacité énergétique et opérationnelle d'une installation.
Forts de plus de 25 ans d'expérience, chez InoxMIM, nous avons perfectionné le développement de machines sur mesure et nous nous sommes imposés comme fabricants spécialistes des systèmes de pompage industriel.
Notre expérience internationale sur les marchés d'Europe, d'Amérique latine et d'Asie nous a permis d'adapter nos solutions à des réglementations aussi exigeantes que la FDA, 3-A ou ATEX pour les atmosphères explosives.
Il ne s'agit pas seulement de déplacer un liquide d'un point A à un point B ; il s'agit de le faire en optimisant la consommation, en garantissant l'intégrité du produit et en réduisant au minimum les temps d'arrêt pour entretien.
Dans ce guide technique, nous détaillons ce qu'est réellement une pompe centrifuge, le fonctionnement de sa physique interne et la manière de choisir le modèle adapté à votre secteur.
Qu'est-ce qu'une pompe centrifuge et quel est son principe physique ?
Une pompe centrifuge est une turbomachine génératrice conçue pour transformer l'énergie mécanique (provenant généralement d'un moteur électrique) en énergie hydraulique (pression et vitesse) pour un fluide incompressible.
Contrairement aux pompes volumétriques (comme les pompes à engrenages ou à lobes), qui déplacent le fluide en emprisonnant des volumes fixes, la pompe centrifuge repose sur l'hydrodynamique. Son principe fondamental est la force centrifuge : une roue en rotation transmet de l'énergie cinétique au fluide et l'accélère radialement vers l'extérieur. Le corps de pompe ou volute se charge ensuite de ralentir ce fluide, en convertissant cette vitesse élevée en énergie de pression (hauteur manométrique).
Ce sont les équipements les plus utilisés dans l'industrie en raison de leur capacité à fournir des débits constants, de leur simplicité mécanique et de leur polyvalence, qui leur permet de traiter aussi bien de l'eau propre que des produits d'une certaine viscosité.
ÉQUIPEMENT de MÉLANGE MixMIM 2000

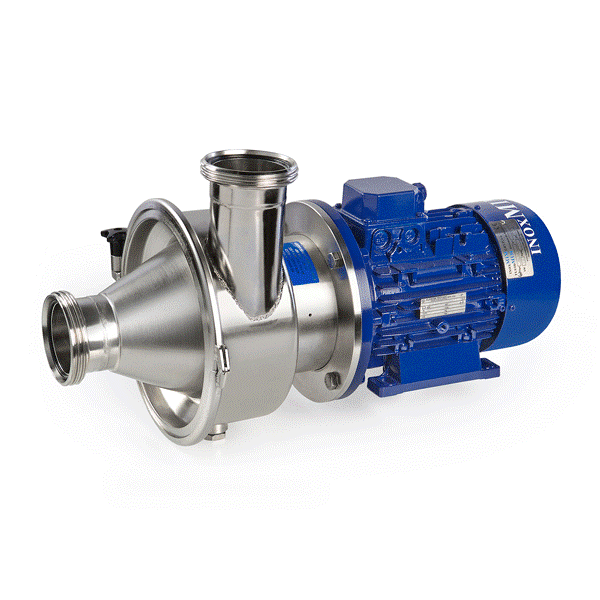

Parties d'une pompe centrifuge : composants clés
Pour comprendre son fonctionnement et son entretien, il est essentiel de disséquer ses parties critiques. Sur les équipements InoxMIM, comme les gammes FL et FLUID, ces composants sont conçus selon des standards industriels et sanitaires :
Éléments externes et internes d'une pompe centrifuge
Si l'on observe une pompe centrifuge de l'extérieur avant de la démonter, ses parties se répartissent naturellement en deux blocs :
Éléments externes
- Corps de pompe ou volute : le corps de la pompe, qui recueille le liquide et le conduit vers la sortie.
- Orifice ou bride d'aspiration : l'entrée, située dans l'axe de la roue.
- Orifice ou bride de refoulement : la sortie, généralement en partie supérieure du corps de pompe.
- Couvercle et lanterne : ils ferment le corps de pompe et le relient au moteur ; en desserrant le collier, on accède à la roue.
- Moteur électrique et pieds ou socle d'appui.
Éléments internes
- Roue ou turbine : la pièce qui tourne et transmet l'énergie au liquide.
- Arbre : il transmet la rotation du moteur à la roue.
- Garniture mécanique : elle empêche le liquide de sortir par le passage de l'arbre.
- Joints et élastomères (EPDM, Viton ou nitrile), choisis selon le produit et la température.
Dans les pompes monobloc, comme celles de la série FL, l'arbre de la pompe est directement relié à celui du moteur et travaille sur ses roulements, sans accouplement intermédiaire. C'est une conception plus compacte, avec moins de pièces à contrôler.

Comment fonctionne-t-elle réellement ? Le processus étape par étape
Même si, à première vue, le processus semble instantané, le fonctionnement interne d'une pompe centrifuge suit une séquence hydrodynamique précise. Il ne s'agit pas simplement de « pousser » le liquide, mais d'un transfert d'énergie en trois phases critiques :
- Aspiration et entrée (l'œil de la roue) : le processus commence lorsque le fluide entre par la bride d'aspiration, dirigé directement vers le centre de la roue, techniquement appelé « œil de la roue ». À ce stade, la pression est faible, ce qui facilite l'entrée du liquide.
- Accélération radiale (production d'énergie cinétique) : une fois à l'intérieur, les aubes de la roue (solidaire de l'arbre du moteur) emprisonnent le fluide et le font tourner. La force centrifuge projette violemment le liquide vers la périphérie de la roue. Sur ce court trajet, le fluide acquiert une grande énergie cinétique (vitesse) et atteint son accélération maximale juste à l'extrémité des aubes.
- Conversion et refoulement (production de pression) : c'est ici qu'opère la magie de l'ingénierie hydraulique. Le fluide à grande vitesse sort de la roue et entre dans la volute (corps de pompe). La géométrie de la volute est conçue pour s'élargir progressivement, ce qui ralentit le fluide de façon contrôlée. Selon le principe de Bernoulli, cette réduction de vitesse transforme l'énergie cinétique accumulée en énergie de pression (hauteur manométrique). Enfin, le fluide sort par l'orifice de refoulement vers la conduite.
Différence clé : pression ou débit
Il est essentiel que tout responsable d'installation comprenne que, contrairement aux pompes volumétriques (comme les pompes à piston ou à lobes), une pompe centrifuge ne génère pas un débit fixe.
Une pompe centrifuge génère de l'énergie (pression). Le débit obtenu dépend de la résistance que l'installation oppose à cette pression. Cette relation est représentée par la courbe caractéristique (H-Q) de l'équipement. Si la contre-pression du système augmente (en fermant une vanne ou en augmentant la hauteur de pompage), le débit diminue, et inversement. Comprendre cette courbe est fondamental pour choisir le bon modèle, qu'il s'agisse d'une FL30CI industrielle ou d'une FLUID sanitaire, et éviter de fonctionner en dehors du point de rendement.
Types de pompes centrifuges InoxMIM : des solutions pour chaque besoin
Dans le catalogue d'InoxMIM, les pompes centrifuges sont classées non seulement selon leur capacité hydraulique, mais aussi selon leur niveau de finition et la nature de l'application. Pomper de l'eau de procédé n'est pas la même chose que pomper une émulsion cosmétique sensible ou un fluide corrosif. Voici les principales catégories :
Pompes centrifuges industrielles et simples
Conçues pour la robustesse et l'efficacité dans les applications générales où l'hygiène stricte n'est pas le facteur limitant, contrairement à la durabilité et au coût d'exploitation.

FL20C (pompe centrifuge compacte) : ce modèle compact se distingue par son rendement élevé malgré sa taille réduite. Il peut fournir des débits allant jusqu'à 12 m³/h. Il est conçu pour le transfert de fluides peu visqueux comme l'eau, les huiles, les glycols et les vins. Sa construction en acier inoxydable AISI 316 et sa roue semi-ouverte la rendent polyvalente et résistante.

FL30CI (pompe centrifuge industrielle) : un cran au-dessus en capacité. Utilisée dans les procédés de transfert des industries chimique, agroalimentaire et œnologique. Sa conception se distingue par la simplicité de ses composants, ce qui facilite énormément l'entretien. Elle admet des configurations avec roue ouverte ou semi-ouverte et différents types de garniture mécanique (graphite/inox, tungstène/tungstène) selon l'abrasivité du fluide.
Pompes centrifuges sanitaires et à haut rendement
Lorsque le procédé exige un nettoyage NEP/SIP (CIP/SIP), l'absence de zones mortes et des matériaux certifiés pour le contact alimentaire ou pharmaceutique.

FL50CI (pompe sanitaire centrifuge) : conçue spécifiquement pour les industries agroalimentaire, pharmaceutique et cosmétique. Elle conserve la simplicité mécanique de la série industrielle, mais avec une conception et un état de surface qui garantissent un haut niveau d'hygiène. Elle est équipée d'une garniture hygiénique et de raccords standard DIN 11851 pour assurer l'étanchéité sanitaire.

FLUID (pompe centrifuge hygiénique à haut rendement) : le fleuron de la gamme pour les applications critiques. Sa conception interne répond aux exigences de la norme EHEDG, ce qui assure un nettoyage complet sans démontage. Elle intègre une roue à haut rendement développée par conception numérique, qui permet des débits allant jusqu'à 100 m³/h avec un NPSH requis très faible, réduisant au minimum le risque de cavitation et traitant le produit avec une grande douceur.

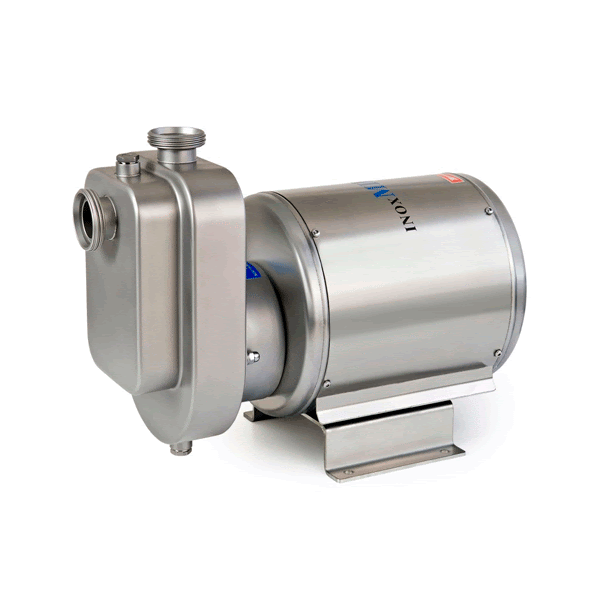

Pompes auto-amorçantes : la solution pour les lignes avec air
Les pompes centrifuges standard ne peuvent pas évacuer l'air de la conduite d'aspiration. Pour résoudre ce problème dans les procédés où il n'est pas possible d'aspirer en charge (la cuve se trouve en dessous de la pompe), nous utilisons des modèles auto-amorçants.
FL80CAI et FL90CAI : ces pompes centrifuges auto-amorçantes sont conçues pour les procédés de transfert où l'aspiration est négative. Elles évitent le recours à des clapets de pied ou à des systèmes de vide externes grâce à leur conception interne, qui permet de recirculer le fluide et d'expulser l'air.
Elles sont idéales pour les industries agroalimentaire, chimique et œnologique, et maintiennent des conditions hygiéniques grâce à leur finition et à leur garniture hygiénique. Elles peuvent aspirer à des profondeurs allant jusqu'à 3-6 mètres selon le modèle.

Pompe centrifuge horizontale ou verticale : quelles différences ?
La différence réside dans la position de l'arbre. Dans une pompe centrifuge horizontale, l'arbre et le moteur sont couchés, avec l'aspiration de face et le refoulement vers le haut ; dans une pompe verticale, l'arbre est debout, et la pompe se monte en ligne sur la tuyauterie ou immergée dans une cuve ou un puits.
- Avantages de la pompe horizontale : elle s'installe au niveau du sol, s'inspecte et se démonte sans déplacer le moteur ni les tuyauteries, et elle est généralement plus économique. C'est la configuration la plus courante dans l'industrie de procédés.
- Quand choisir la pompe verticale : lorsque la place manque dans l'usine ou qu'il faut pomper depuis une fosse ou une cuve enterrée.
Les pompes centrifuges horizontales sont utilisées pour le transfert de produit, les circuits de nettoyage NEP (CIP), l'approvisionnement en eau, l'irrigation, les stations d'épuration et les équipements de climatisation. Toutes les pompes centrifuges du catalogue d'InoxMIM, de la FL20C à la FLUID, sont en exécution horizontale monobloc.

| Modèle | Type / Application principale | Débit max. | Caractéristiques clés | Matériaux | Liens |
|---|---|---|---|---|---|
| FL20C | Simple / Transfert de fluides peu visqueux | 12 m³/h | Compacte, roue semi-ouverte | AISI 316 | Fiche produit |
| FL30CI | Industrielle / Chimie, œnologie | 25 m³/h | Entretien simple, roue ouverte/semi-ouverte | AISI 316 | Fiche produit |
| FL50CI | Sanitaire / Agroalimentaire, pharma | 20 m³/h | Conception hygiénique, nettoyage facile | AISI 316 | Fiche produit |
| FLUID | Hygiénique haute efficacité / Pharma, cosmétique | 100 m³/h | Norme EHEDG, faible NPSH, haut rendement | AISI 316L | Fiche produit |
| FL80CAI | Auto-amorçante sanitaire | 20 m³/h | Auto-amorçage (3-6 m), aspiration en dépression | Inox AISI 316 | Fiche produit |
| FL90CAI | Auto-amorçante industrielle | 20 m³/h | Auto-amorçage, robuste | Inox AISI 316 | Fiche produit |
*Remarque : les débits maximaux approximatifs sont basés sur les courbes de performance standard à 2 900 tr/min figurant dans les catalogues pour les modèles de base. Consulter les courbes spécifiques pour les points de fonctionnement exacts.
Applications dans différentes industries : où une pompe centrifuge est-elle indispensable ?
La polyvalence de la pompe centrifuge en fait l'équipement de transfert le plus répandu dans l'industrie. Sa configuration varie toutefois considérablement selon le secteur. Chez InoxMIM, nous adaptons la conception (du type de garniture mécanique jusqu'à l'état de surface) pour respecter les réglementations propres à chaque industrie.
Industrie agroalimentaire et des boissons
Dans ce secteur, l'hygiène et l'aptitude au nettoyage NEP (CIP, Cleaning In Place) sont non négociables. Les pompes centrifuges sanitaires, comme les modèles FL50CI ou la gamme FLUID, sont essentielles pour le transfert de produits de faible viscosité.
- Produits laitiers : transport de lait cru, de lactosérum, de lait écrémé et de solutions de nettoyage diluées. La conception hygiénique évite la prolifération bactérienne dans les zones mortes.
- Œnologie et huile : pour le transfert de vins, de moûts, de vinaigres et d'huiles. Dans des applications comme le remontage du vin, où des particules solides (pellicules) peuvent être présentes, on utilise des variantes spécifiques comme la FL-CH à roue hélicoïdale, qui traite le produit en douceur.
- Boissons : pompage d'eaux, de jus, de boissons rafraîchissantes et de sirops dilués, où un débit constant et une vitesse de transfert élevée sont nécessaires.

Industrie pharmaceutique et cosmétique

Ce secteur exige les standards de sécurité les plus élevés (normes EHEDG, 3-A). Les pompes ne doivent pas seulement déplacer le fluide, mais aussi garantir l'absence de contamination croisée et de détachement de particules.
- Eaux de procédé : pompage d'eau purifiée (PW) et d'eau pour préparations injectables (WFI) dans des boucles de distribution. La pompe FLUID se distingue ici par sa conception vidangeable et ses états de surface de haute qualité.
- Cosmétique de faible viscosité : transfert d'alcools, de parfums, de lotions toniques et de solutions aqueuses. Pour les produits plus visqueux comme les crèmes ou les gels, on opte généralement pour des pompes volumétriques, mais la pompe centrifuge reste essentielle pour le nettoyage des réacteurs et le déplacement des bases liquides.
Industrie chimique et traitement des eaux
Ici, la priorité se déplace vers la résistance chimique et la durabilité mécanique. Les pompes industrielles comme la FL30CI sont conçues pour supporter des conditions de travail agressives.
- Transfert de produits chimiques : déplacement de solvants, d'acides faibles, de détergents, d'encres et d'engrais. Le bon choix des joints (Viton, EPDM) et de la garniture mécanique est essentiel pour éviter des fuites dangereuses.
- Traitement des eaux : procédés d'épuration, de filtration et de recirculation. La robustesse de l'acier inoxydable AISI 316 utilisé dans nos équipements garantit une longue durée de vie face à la corrosion, supérieure à celle des alternatives en fonte.

Critères techniques de choix : que faut-il prendre en compte ?
Choisir une pompe centrifuge « sur catalogue » sans analyser les conditions de fonctionnement est la recette d'une défaillance prématurée. Pour les ingénieurs et les chefs d'usine, voici les quatre piliers techniques qui doivent guider l'achat :
Besoin de conseils sur nos modèles de pompes centrifuges ?
Choisir la bonne pompe centrifuge ne garantit pas seulement le fonctionnement de votre ligne de production : cela détermine aussi l'efficacité énergétique et la sécurité de vos opérations quotidiennes. Qu'il s'agisse d'applications industrielles exigeantes ou de procédés sanitaires délicats, la bonne technologie fait la différence.
Si vous savez déjà ce dont vous avez besoin, vous trouverez tous les modèles et leurs fiches techniques sur la page d'InoxMIM en tant que fabricant de pompes centrifuges.
Questions fréquentes
La roue ou turbine
C'est le cœur de la pompe. En tournant, ses aubes transmettent l'énergie au fluide. Selon le produit à pomper, nous utilisons différentes géométries :
- Roue ouverte ou semi-ouverte : présente sur des modèles comme la FL31CI ou la FL51CI. Elles sont idéales pour les liquides pouvant contenir de petites particules en suspension ou de viscosité moyenne, et facilitent le nettoyage. Roue hélicoïdale : utilisée dans des pompes spécifiques comme la FL-CH, conçue pour le transfert délicat de solides en suspension (comme lors du remontage du vin). Matériaux : généralement fabriquées en acier inoxydable AISI 316L pour garantir la résistance à la corrosion et l'hygiène.
Le corps de pompe ou volute
C'est le corps de la pompe qui recueille le fluide expulsé par la roue et le conduit vers la tuyauterie de refoulement. Sa géométrie en spirale est essentielle pour convertir efficacement la vitesse en pression. Sur les modèles sanitaires comme la FLUID, la conception du corps de pompe suit les normes EHEDG pour assurer un nettoyage complet (NEP/SIP) sans démontage.
L'arbre
C'est l'élément qui transmet la puissance du moteur à la roue. Il doit être parfaitement aligné et fabriqué dans des matériaux robustes comme l'AISI 316 pour supporter le couple et éviter les vibrations.
Le système d'étanchéité (garniture mécanique)
C'est le point le plus critique pour éviter les fuites. Remplaçant l'ancienne tresse d'étanchéité (presse-étoupe), la garniture mécanique se compose d'une partie fixe et d'une partie rotative qui glissent l'une sur l'autre.
- Configurations : elles peuvent être simples (intérieures ou extérieures) ou doubles (refroidies par thermosiphon pour les produits abrasifs, collants ou à haute température). Matériaux des faces de frottement : carbure de silicium, carbure de tungstène ou graphite, choisis selon l'abrasivité du fluide. Joints : fabriqués en EPDM, Viton ou nitrile selon la compatibilité chimique et thermique requise.
Motorisation
En général, des moteurs électriques asynchrones conformes aux standards IEC. Selon le débit et la pression requis, ils peuvent fonctionner à 2 900 tr/min (pression/débit plus élevés) ou à 1 450 tr/min (traitement plus doux du produit).
La viscosité du fluide : la limite physique
Les pompes centrifuges sont excellentes pour les fluides de faible viscosité (proches de l'eau). À mesure que la viscosité augmente (par exemple au-delà de 150-300 cP), le rendement de la pompe chute fortement et la consommation de puissance s'envole.
Règle générale : si votre produit est visqueux (miel, crème épaisse, pâte), une pompe centrifuge n'est pas le bon choix ; vous devez opter pour une pompe à lobes (FL-PRL) ou à cavité progressive. La pompe centrifuge est idéale pour l'eau, le lait, le vin, les solvants et les huiles légères.
Le point de fonctionnement (courbe Q-H)
N'achetez pas une pompe uniquement d'après la puissance du moteur (kW). Vous devez la choisir en fonction de sa courbe caractéristique. Vous devez connaître deux données :
- Débit (Q) : quel volume devez-vous déplacer par heure ?
- Hauteur manométrique (H) : quelle pression vous faut-il pour vaincre la hauteur géométrique et les pertes de charge de la tuyauterie ? Choisissez toujours une pompe dont le point de meilleur rendement (BEP) correspond à vos besoins opérationnels, afin de réduire au minimum la consommation d'énergie et la fatigue de l'arbre.
Le NPSH et le risque de cavitation
La cavitation est l'ennemi silencieux. Vous devez calculer le NPSH disponible de votre système.
Si vous devez aspirer depuis un niveau inférieur à celui de la pompe (aspiration négative), assurez-vous que le NPSH requis par la pompe est très faible, ou optez directement pour une pompe auto-amorçante de la série FL-CAI, capable d'évacuer l'air de la ligne.
Compatibilité chimique et matériaux
Tous les aciers et tous les élastomères ne conviennent pas à tous les usages.
- Corps et roue : chez InoxMIM, nous utilisons en standard l'acier inoxydable AISI 316/316L pour son excellente résistance à la corrosion et son aptitude au contact alimentaire.
- Joints et garnitures : il est essentiel de configurer la pompe avec les bons élastomères. L'EPDM pour l'eau, la vapeur et les acides doux ; le Viton (FKM) pour les huiles, les hydrocarbures et les hautes températures ; ou le nitrile pour les applications générales avec huiles et graisses.
Quelle est la différence entre une pompe centrifuge et une pompe volumétrique ?
La différence réside dans la mécanique des fluides. La pompe centrifuge utilise la vitesse de rotation pour générer de la pression, ce qui la rend idéale pour les liquides de faible viscosité et les grands débits.
À l'inverse, une pompe volumétrique (comme les pompes à lobes ou à cavité progressive d'InoxMIM) déplace des volumes fixes de produit à chaque cycle, ce qui la rend indispensable pour les produits visqueux ou délicats, ou lorsqu'un dosage précis est requis, indépendamment de la pression du système.
Qu'est-ce que la cavitation et comment l'éviter ?
La cavitation est la formation et l'effondrement violent de bulles de vapeur dans le liquide en raison d'une baisse excessive de la pression à l'aspiration. Elle provoque l'érosion de la roue, des vibrations et du bruit.
Pour l'éviter, il est fondamental de s'assurer que le NPSH disponible (la pression à l'entrée de la pompe) est toujours supérieur au NPSH requis par l'équipement, en maintenant des tuyauteries d'aspiration courtes, propres et de diamètre adapté.
Une pompe centrifuge peut-elle fonctionner à sec ?
Non, une pompe centrifuge standard ne doit jamais fonctionner à sec. La garniture mécanique (le composant qui assure l'étanchéité de l'arbre) a besoin du fluide pompé lui-même pour se lubrifier et se refroidir. Si la pompe tourne sans liquide, les faces de frottement de la garniture surchauffent en quelques secondes, ce qui provoque une défaillance catastrophique et des fuites immédiates.
Quel entretien une pompe centrifuge industrielle nécessite-t-elle ?
Bien qu'il s'agisse d'équipements robustes et de conception simple, elles nécessitent des contrôles périodiques. L'entretien préventif porte sur l'inspection de la garniture mécanique pour détecter les fuites naissantes, la lubrification des roulements du moteur et la vérification de l'absence de vibrations dues à un désalignement. Sur les modèles sanitaires comme la FL50CI ou la FLUID, la conception permet un nettoyage facile par systèmes NEP (CIP) sans démontage fréquent.
Jusqu'à quelle viscosité une pompe centrifuge est-elle efficace ?
Les pompes centrifuges sont efficaces avec les fluides de faible viscosité (comme l'eau, le vin, le lait ou les solvants). Même si elles peuvent déplacer des fluides légèrement plus épais (jusqu'à environ 300-500 cP), leur rendement chute fortement et la consommation d'énergie s'envole. Pour les produits visqueux comme les crèmes, les gels ou les pâtes, le bon choix, sur le plan technique comme énergétique, est toujours une pompe volumétrique (à lobes, à engrenages ou hélicoïdale).
À quoi sert une pompe centrifuge ?
Elle sert à déplacer des liquides de faible viscosité d'un point à un autre d'une installation, en vainquant la hauteur et les pertes de charge de la tuyauterie. Dans l'industrie, on l'utilise pour transférer de l'eau, du lait, du vin, des jus, des solvants ou des solutions de nettoyage, et pour alimenter des échangeurs, des filtres et des circuits NEP (CIP).
Quelles sont les principales parties d'une pompe centrifuge ?
Les principales parties sont la roue ou turbine, le corps de pompe ou volute, l'arbre, la garniture mécanique et le moteur. S'y ajoutent les orifices d'aspiration et de refoulement, le couvercle, la lanterne qui relie la pompe au moteur et les joints.
Qu'est-ce qu'une pompe centrifuge horizontale ?
C'est une pompe centrifuge dont l'arbre est en position horizontale. C'est le type le plus courant dans l'industrie, car elle s'installe au niveau du sol et son entretien est simple : on peut ouvrir le corps de pompe et contrôler la roue ou la garniture sans démonter le moteur ni les tuyauteries.
