Pompes à cavité progressive · Série FL40ERTV à FL120ERTV

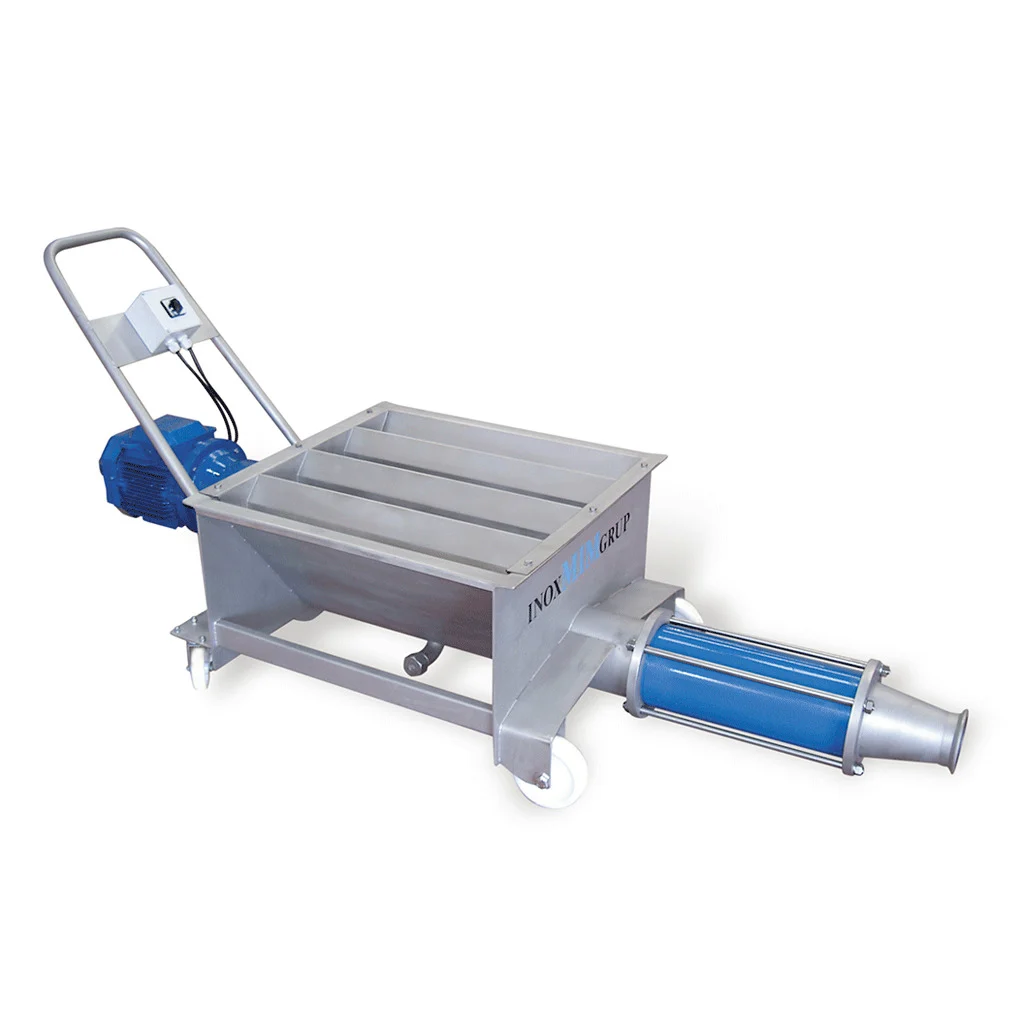

Pompe à vendange FL-ERTV pour réception de vendange et décuvage
Pompe à vendange à rotor hélicoïdal avec trémie pour le transfert de la vendange : réception de vendange égrappée et décuvage. Six tailles, de 3 à 15 kW, avec des débits nominaux de 2 à 60 m³/h et une armoire de commande de série.
- 2–60 m³/hDébit nominal en vendange égrappée
- 6 barPression maximale
- 75 °CTempérature maximale
- 3–15 kWPuissance du moteur
- AISI 304Parties en contact avec le produit
- DN65–DN150Raccord de sortie selon le modèle
- Parties en contact en AISI 304
- Stator en caoutchouc alimentaire (nitrile)
- Armoire de commande de série
Vous préférez parler à un technicien ? Appelez le 972 58 20 40 ou écrivez à inoxmim@inoxmim.com
À quoi sert la pompe à vendange FL-ERTV ?
La FL-ERTV est une pompe à rotor hélicoïdal avec trémie pour le secteur vinicole. Le raisin est déversé dans la trémie et la pompe le refoule en conduite jusqu'à la cuve ou à l'équipement suivant. Elle sert à la réception de vendange égrappée et au décuvage, et sa fonctionnalité et sa robustesse facilitent le transfert de la vendange.
Les pièces en contact avec le produit sont en acier inoxydable AISI 304 et le stator est en caoutchouc alimentaire (nitrile). Elle fonctionne jusqu'à 6 bar et 75 °C, et les débits nominaux, de 2 à 60 m³/h selon le modèle, sont donnés pour de la vendange égrappée à une pression de 2 à 4 bar. Elle est équipée d'une armoire de commande de série et, en option, d'une sonde thermique, de sondes de niveau et d'un alimentateur.
C'est la pompe qu'il vous faut si…
- Vous recevez de la vendange égrappée et devez l'acheminer en conduite jusqu'aux cuves.
- Vous réalisez le décuvage et devez transférer la vendange avec un équipement robuste.
- Vous recherchez des débits de 2 à 60 m³/h avec des pressions de service jusqu'à 6 bar.
- Vous voulez l'équipement complet : trémie, armoire de commande et, si besoin, sondes et alimentateur.
Un autre équipement convient mieux si…
- Vous travaillez avec de la pâte de raisin et préférez une vis sans fin intégrée à la pompe : mieux vaut la FL-EREX avec vis d'alimentation.
- Vous voulez déplacer du raisin entier avec une pompe réversible qui admet le fonctionnement à sec : mieux vaut la pompe péristaltique à trémie FL-PT.
- Vous transférez uniquement du vin ou du moût en conduite, sans trémie : mieux vaut la pompe hélicoïdale FL-ERB.
- Vous avez besoin de débits de liquide inférieurs à 2 m³/h : la FL-EF suffit.
Applications en cave
Où travaille la FL-ERTV pendant les vendanges :
Réception de vendange égrappée
Transfert de la vendange égrappée depuis la trémie jusqu'aux cuves, à des pressions de 2 à 4 bar.
Décuvage
Transfert de la vendange lors de la vidange des cuves, avec un équipement robuste et facile à manier.
Petites et moyennes caves
FL40ERTV et FL50ERTV : 3 kW et débits nominaux de 2 à 8 m³/h.
Grandes caves
FL100ERTV et FL120ERTV : de 7,5 à 15 kW et débits nominaux de 30 à 60 m³/h.
Caractéristiques et avantages
Trémie de réception
Le raisin est déversé directement dans la trémie et la pompe le refoule en conduite.
Armoire de commande de série
L'équipement est livré prêt à fonctionner, avec son armoire de commande.
Sondes en option
Sonde thermique et sonde de niveau maximal ou de niveau minimal-maximal pour piloter la pompe.
Alimentateur en option
Avec moteur de 0,75 kW sur les modèles FL40 à FL80ERTV et de 1,5 kW sur les FL100 et FL120ERTV.
AISI 304 et nitrile
Parties en contact en acier inoxydable AISI 304 et stator en caoutchouc alimentaire (nitrile).
Six tailles
De 3 à 15 kW et de 150 à 265 min-1, pour les caves de toutes capacités.
Modèles de la série
Choisissez le modèle selon le débit de vendange égrappée que vous devez recevoir. Tous fonctionnent jusqu'à 6 bar et 75 °C.
| Modèle | Débit nominal | Puissance | Vitesse | Raccord DN | Alimentateur (en option) | Poids |
|---|---|---|---|---|---|---|
| FL40ERTV | 2–5 m³/h | 3 kW | 265 min-1 | DN65 | 0,75 kW | 115 kg |
| FL50ERTV | 5–8 m³/h | 3 kW | 265 min-1 | DN65 | 0,75 kW | 125 kg |
| FL60ERTV | 10–15 m³/h | 4 kW | 220 min-1 | DN80 | 0,75 kW | 250 kg |
| FL80ERTV | 15–25 m³/h | 5,5 kW | 175 min-1 | DN100 | 0,75 kW | 300 kg |
| FL100ERTV | 30–40 m³/h | 7,5 kW | 175 min-1 | DN125 | 1,5 kW | 400 kg |
| FL120ERTV | 50–60 m³/h | 15 kW | 150 min-1 | DN150 | 1,5 kW | 500 kg |
Débits nominaux pour de la vendange égrappée à une pression de 2 à 4 bar, selon le catalogue FLUIDMIM. Pression maximale 6 bar ; température maximale 75 °C.
Données techniques
Matériaux
Parties en contact avec le produit
Acier inoxydable AISI 304 (UNE-F3504)
Stator
Caoutchouc alimentaire (nitrile)
Hydraulique
Type
Rotor hélicoïdal avec trémie
Débit nominal
2 à 60 m³/h selon le modèle (vendange égrappée)
Pression maximale
6 bar
Température maximale
75 °C
Moteur
Puissance
3 à 15 kW
Vitesse
150 à 265 min-1
Alimentateur (en option)
0,75 kW (FL40–FL80ERTV) · 1,5 kW (FL100–FL120ERTV)
Équipement
De série
Trémie et armoire de commande
En option
Sonde thermique, sonde de niveau max. ou min.-max., alimentateur
Raccordements et poids
Raccordement
DN65 à DN150 selon le modèle
Poids
115 à 500 kg
Options et équipement
Sonde thermique
Elle surveille la température pendant le fonctionnement de la pompe.
Sonde de niveau maximal
Elle détecte le niveau maximal de produit pour piloter la pompe depuis l'armoire.
Sonde de niveau minimal-maximal
Elle détecte les niveaux minimal et maximal de produit pour piloter la pompe depuis l'armoire.
Alimentateur
Avec son propre moteur de 0,75 kW (FL40 à FL80ERTV) ou de 1,5 kW (FL100 et FL120ERTV).
Autres pompes hélicoïdales
Questions fréquentes sur la pompe à vendange FL-ERTV pour réception de vendange et décuvage
Quel débit de vendange assure chaque modèle ?
Avec de la vendange égrappée et de 2 à 4 bar : la FL40ERTV déplace de 2 à 5 m³/h, la FL50ERTV de 5 à 8, la FL60ERTV de 10 à 15, la FL80ERTV de 15 à 25, la FL100ERTV de 30 à 40 et la FL120ERTV de 50 à 60 m³/h.
Quel équipement est fourni de série ?
La trémie et l'armoire de commande. En option, on peut ajouter une sonde thermique, une sonde de niveau maximal ou de niveau minimal-maximal et un alimentateur.
À quoi sert l'alimentateur ?
C'est un entraînement supplémentaire, avec un moteur de 0,75 kW sur les modèles FL40 à FL80ERTV et de 1,5 kW sur les FL100 et FL120ERTV, qui facilite le passage du produit de la trémie à la pompe.
À quelles pression et température peut-elle fonctionner ?
Jusqu'à 6 bar et 75 °C. Les débits nominaux du catalogue sont mesurés avec de la vendange égrappée à une pression de 2 à 4 bar.
Quelle différence y a-t-il entre la FL-ERTV et la FL-EREX ?
La FL-ERTV reçoit la vendange dans une trémie, existe en six tailles de 2 à 60 m³/h et accepte un alimentateur en option. La FL-EREX intègre une vis sans fin à la bielle de liaison pour la pâte de raisin, des parties en contact en AISI 316, des brides DIN 2576 et des débits de 25 à 45 t/h.
Quel entretien faut-il prévoir à la fin des vendanges ?
Nettoyer à fond la trémie, le corps et le stator pour qu'il ne reste aucun résidu de raisin, et contrôler le stator, principale pièce d'usure d'une pompe hélicoïdale. Évitez que la pompe tourne sans produit, car le stator s'abîme.
